Mode d'emploi, Controlmicro

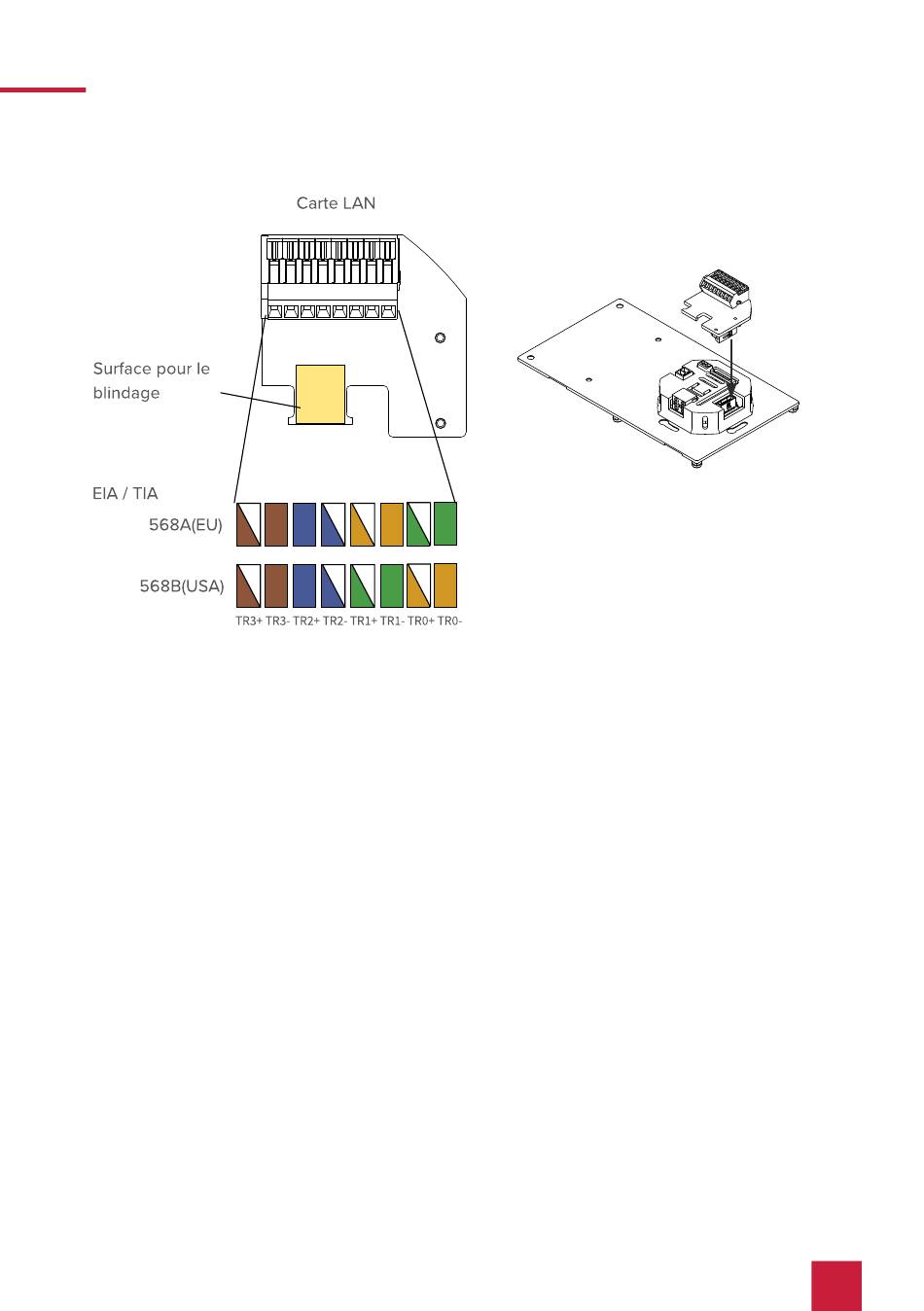

1. Connectez le câble réseau à la carte LAN enfichable comme indiqué sur l'image de gauche.
2. Branchez la carte LAN sur le connecteur LAN comme indiqué sur l'image de droite.
3. Fixez le câble réseau au boîtier noir à l'aide d'un serre-câble.
− Ce faisant, serrez le blindage entre le câble et la zone désignée sur la carte.
4. Raccordez les fils du câble du bloc d'alimentation à la borne à vis enfichable incluse dans la
livraison.
5. Branchez le câble KNX avec les couleurs rouge (+) et noir (-) dans la borne enfichable de
raccordement KNX, voir le
Connexion du panneau
6. Faites glisser les fiches préparées pour
− KNX et
− Alimentation électrique
dans les connexions appropriées de la plaque de montage, voir le
Montage du panneau
7. Vissez la plaque de montage au boîtier d'interrupteur (boîtier d'interrupteur approprié pour
le montage : distance de vis standard 60 mm, profondeur min. 35 mm)
8. Fixez la plaque en plus dans les deux trous supérieurs avec deux chevilles dans le mur.
Si vous utilisez un double boîtier d'interrupteur, utilisez les trous centraux de la plaque de
montage pour la fixation, voir 3.5 Plaque de montage.
9. Insérez le panneau dans le plaque de montage.
