4.3 Raccordement électrique : options de sortie avec presse-étoupe

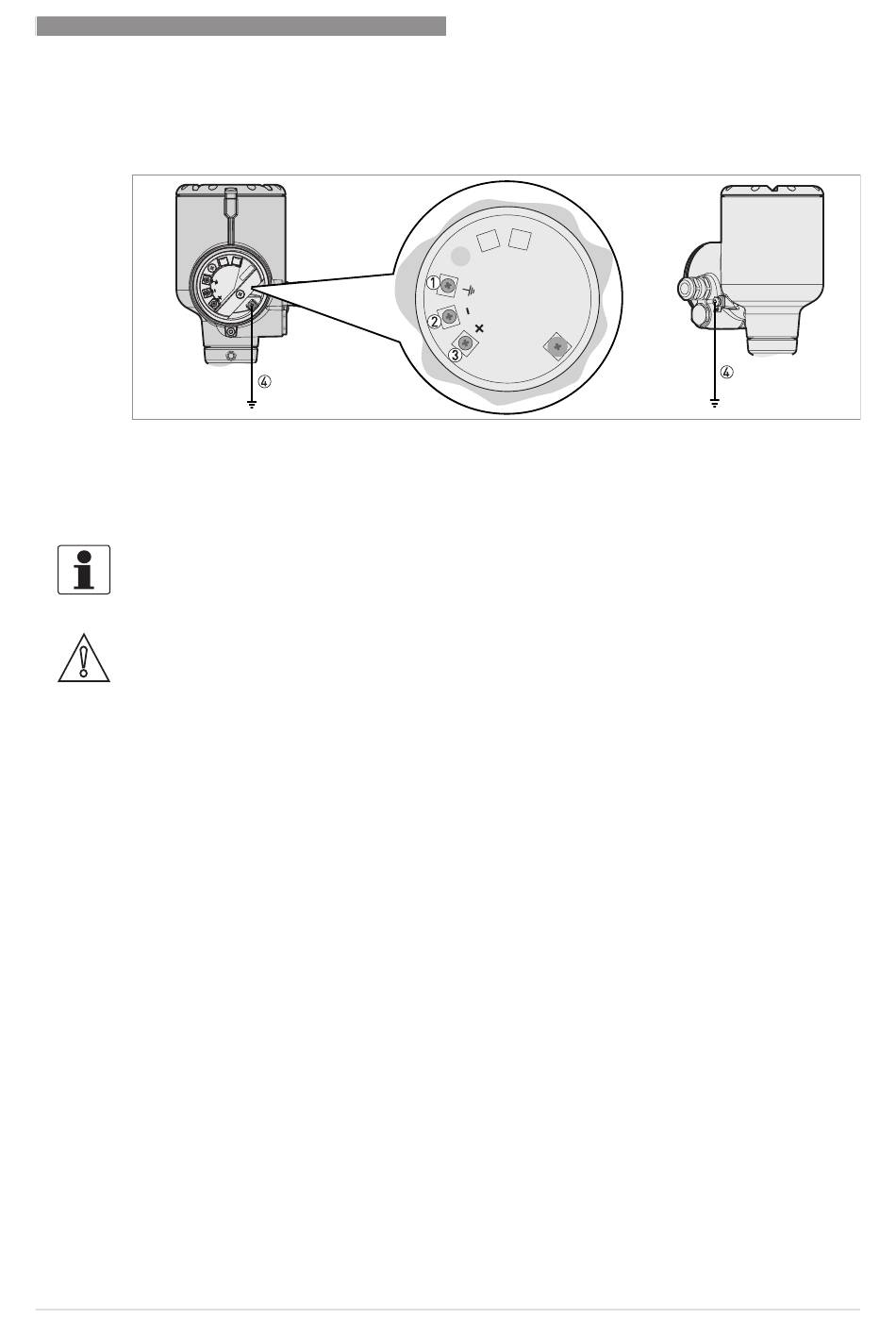

Figure 4-1: Bornes de raccordement électrique : presse-étoupe standard
1 Borne de mise à la terre à l'intérieur du boîtier (si le câble électrique est blindé)
2 Sortie courant -
3 Sortie courant +
4 Emplacement de la borne de mise à la terre externe (au bas du convertisseur de mesure)
INFORMATION !
L'énergie électrique appliquée aux bornes de la sortie alimente l'appareil. Les bornes de sortie
servent également pour la communication HART
ATTENTION !
Utiliser les câbles électriques requis, avec des presse-étoupe.
•
S'assurer que le courant ne dépasse pas 5 A ou que le circuit électrique alimentant l'appareil
•
est équipé d'un fusible de 5 A.
