Français
noir (-)
vert (ligne
de contrôle)
rouge (+)

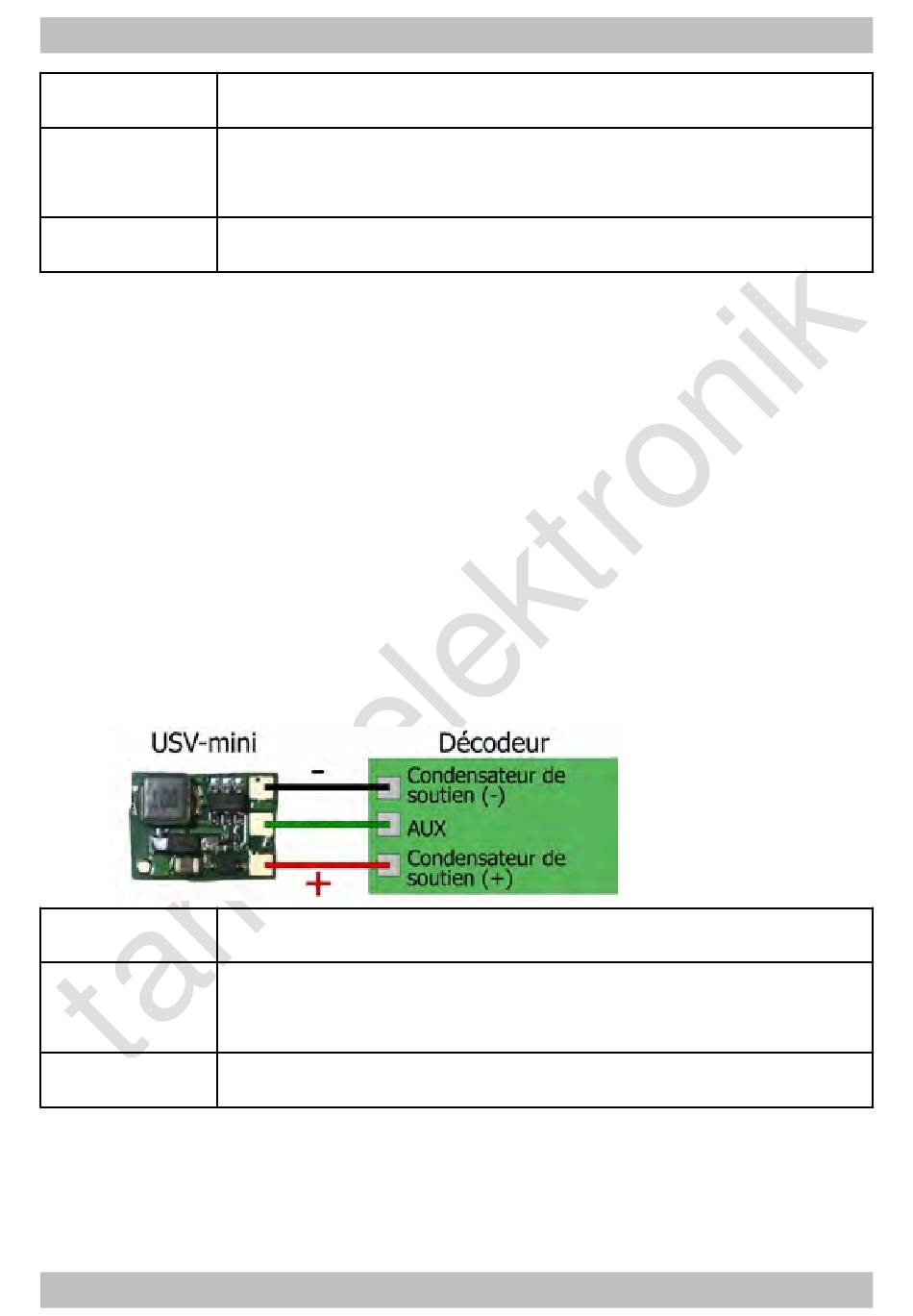

Variante de connexion 2
Pour les décodeurs avec une sortie de commande pour un circuit
tampon selon la norme RailCommunity RCN 530, connectez la ligne de
commande de l'UPS-mini à cette sortie.
Note : L'UPS-mini est destiné à être connecté à des décodeurs de
véhicules dont la sortie de commande passe en moins (-) selon le
RCN 530. Il existe des décodeurs dont les sorties de contrôle passent
au plus (+). Si vous connectez l'UPS-mini à un décodeur de ce type,
l'UPS-mini est sans fonction, aucun dommage ne se produira lors de la
mise en service. Si nécessaire, vérifiez le fonctionnement du décodeur à
l'aide du manuel ou demandez au fabricant du décodeur.
noir (-)
vert (ligne
de contrôle)
rouge (+)
Page 16
Pôle négatif (-) du condensateur tampon / circuit tampon
AUX : sortie de commutation libre ou sortie de
contrôle du circuit tampon selon RCN-530
Pôle positif (+) du condensateur tampon / circuit tampon
Pôle négatif (-) du condensateur tampon / circuit tampon
AUX : sortie de commutation libre ou sortie de
contrôle du circuit tampon selon RCN-530
Pôle positif (+) du condensateur tampon / circuit tampon
UPS-mini
