CORDONS RALLONGES

ATTENTION
• UTILISEZ UN CORDON RALLONGE APPROPRIÉ. Assurez-vous que le cordon rallonge est en bon état. Veillez à utiliser une rallonge électrique de calibre suffisant pour laisser passer
le courant nécessaire au fonctionnement du produit. Un cordon sous-dimensionné provoquera une chute de la tension de ligne, entraînant une perte de puissance et la surchauffe.
• Assurez-vous que le cordon rallonge est correctement branché et en bon état. Remplacez toujours une rallonge électrique abîmée ou faites-la réparer par un professionnel
qualifié avant de l'utiliser. Gardez les rallonges électriques à l'écart des objets tranchants, de la chaleur extrême et des zones humides ou mouillées.
• Les appareils mis à la terre nécessitent une rallonge avec fiches à trois broches. Les appareils à double isolation permettent d'utiliser une rallonge à deux ou trois fils.
• Plus la distance par rapport à la prise de courant augmente, plus le calibre du cordon rallonge doit être gros. L'utilisation d'un cordon sous-dimensionné
provoquera une importante chute de la tension de ligne, entraînant une perte de puissance et d'éventuels dommages à l'appareil.
• Plus le numéro de calibre du fil est petit, plus le cordon laisse passer le courant. Par exemple, on peut faire passer un courant plus élevé
dans un cordon de calibre 14 qu'un cordon de calibre 16. Le calibre minimal requis pour les cordons rallonges figure dans le tableau suivant :
Courant assigné
(ampères)
0-6
6-10
10-12
12-16
• Lorsque vous utilisez plus d'une rallonge pour compléter la longueur totale, assurez-vous que chaque cordon rallonge est du calibre minimum requis.
• Si vous utilisez une même rallonge pour alimenter plusieurs appareils, additionnez les ampères indiqués sur
les plaques signalétiques et déterminez le calibre de cordon minimum requis en fonction de cette somme.
• Si vous utilisez un cordon rallonge à l'extérieur, assurez-vous qu'il porte la mention W-A (W au Canada) pour indiquer qu'il convient à un usage extérieur.
• Assurez-vous que le cordon rallonge est correctement branché et en bon état. Remplacez toujours
une rallonge électrique abîmée ou faites-la réparer par un électricien qualifié avant de l'utiliser.
• Gardez les rallonges électriques à l'écart des objets tranchants, de la chaleur extrême et des zones humides ou mouillées.
PIÈCES PRINCIPALES DU VENTILATEUR
Référence
1
2
3

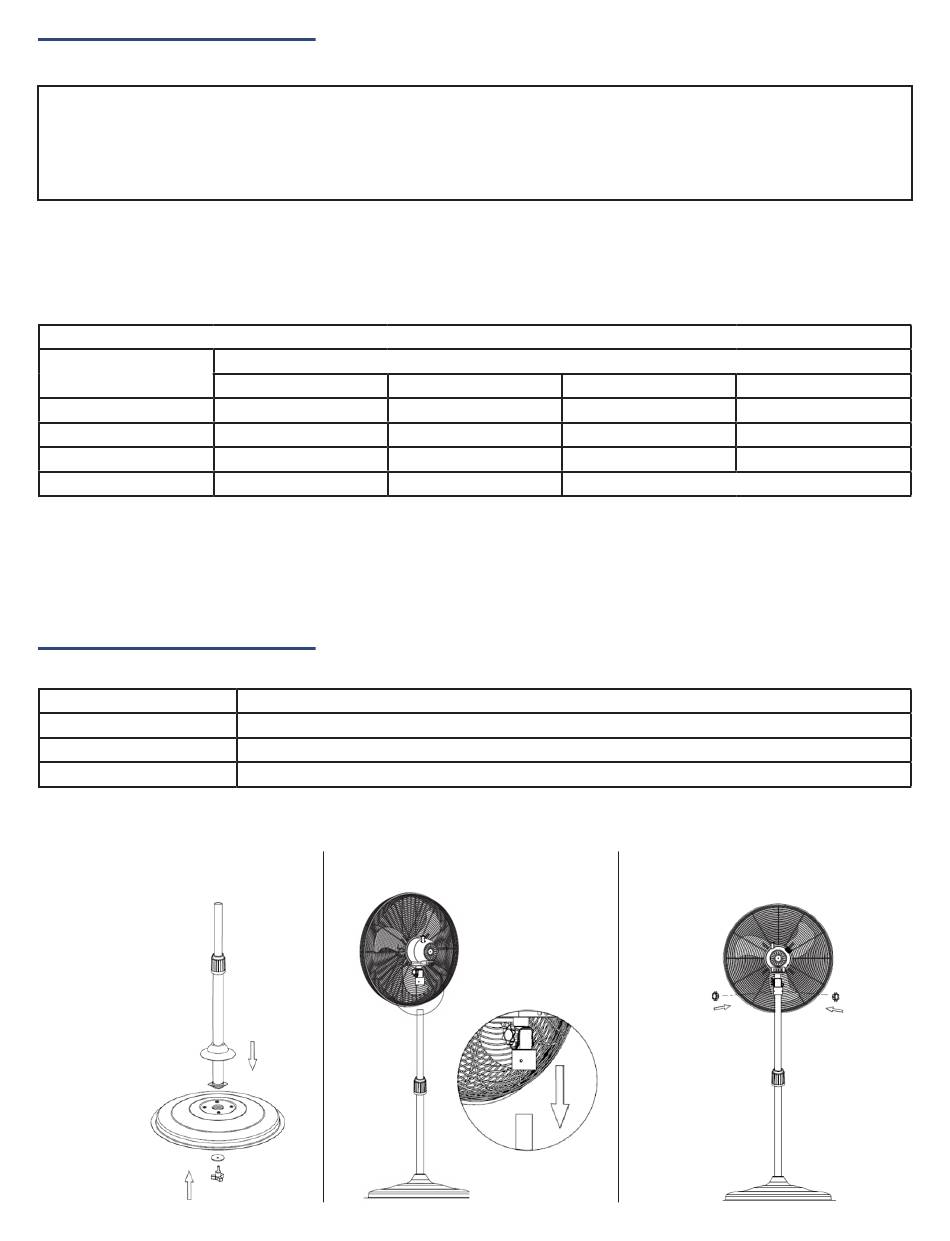

DIRECTIVES D'ASSEMBLAGE

1. Connectez la tige au pied en serrant le bouton
sous le pied comme illustré. Veillez à bien ajuster
le couvercle sur la tige.
Calibre de fil minimum de la rallonge
25'
18 AWG 16 AWG
18 AWG 16 AWG
16 AWG 16 AWG
14 AWG 12 AWG
Grille de protection du ventilateur avec moteur
2. Insérez la tige dans la tête du ventilateur.
Longueur du cordon
50' 100'
16 AWG
14 AWG
14 AWG
Sous-ensemble
Tige
Pied
3. Fixez la tête du ventilateur en serrant
5
150'
14 AWG
12 AWG
12 AWG
NON CONSEILLÉ
les deux boutons comme illustré.
