TRENDnet TI-PG541 Guide D'installation Rapide
Liens rapides
Manuels Connexes pour TRENDnet TI-PG541
Sommaire des Matières pour TRENDnet TI-PG541

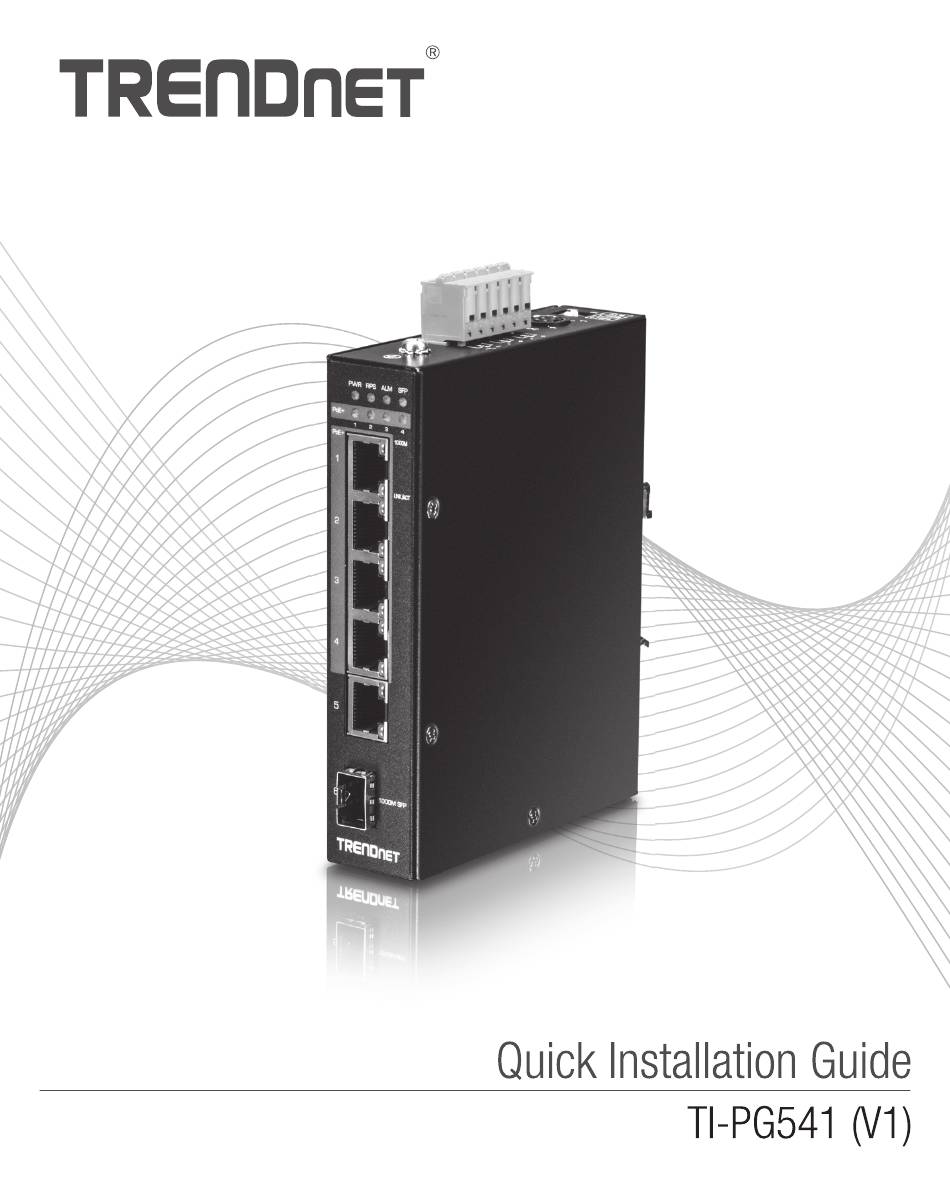

- Page 1 (LN L?99d-11 9P!no 110!1eIle1s1 yo!no...
- Page 2 Table of Contents 1 Franqais 1. Avant de commencer 2. Références r apides 3. Installation du matériel...
-
Page 3: Référence Rapides
1. Avant de commencer Contenu de l'emballage • Tl-PG541 • Guided'installation rapide • Bornier détachable • Fixation Rail DIN Configuration minimale • Réseau existant • Alimentationélectrique Équipemen optionnel • Alimentation DC(modéle:TI-SI 2048 ou Tl-S24048) • Adaptateursecteur DC(modéle:48VDC3000) 2. Référence rapides TV-I P344pl TV-IP323Pl TI-SI 2048... -
Page 4: Installation Du Matériel
3. Installation du matériel Le TI-PG541 peut étre placésur un bureau,sur un mur ou fixé sur un rail DIN. II suffit diattacher le support de fixation rail DINlorsque la fixation via rail DINest nécessaire. Instructions de fixation sur rail DIN 1. - Page 5 Mise sous tension I. ConnectezI'alimentation électrique (vendu séparément)au bornier fourni (commeillustré ci-dessous)et fixez-le l'aide de vis. Re_arque: Respecterles polarités. 2. Attachez Ia borne d'alimentation å rappareil, connectez Ie cäble neutre au sol et alimentez I'adaptateur secteur. Remarque: Le modéledu switch et l'alimentation peuvent étre différents de ceux montrésdans I'exempleci- dessous.Les bomiers peuventcomporter 4 broches(double entrée d'alimentation uniquement)ou 6 broches (double entrée d'alimentation avec sortie relais d'alarme) avec des différencesd'identification.
- Page 6 3. Connectezune sourceet les périphériques réseauau switch. Vérifiez les LEDafin de confirmer que les connexionssont établies. Votreinstallationest terminée. Remarque:Veuillez vousreporterä la sectionDéfinitiondesLEDdes pages8-14 pourplusde détails sur votre modéle de switch. Si disponiblesur votre switch TI-PG541Ia fiche DIN 4 broches peut également étre utilisée comme entrée d'alimentation supplémentaire(adaptateur48VDC3000vendu séparément).
- Page 7 Détails du produit Switch Gigabit industriel renforcé PoE+ Rail DIN å 5 ports Commercial: TRENDnet TRENDnet déclare par la présente que le produit est conforme aux exigences essentielles aux autres dispositions pertinantes de la Directive en vertu de notre seule responsabilité.
- Page 8 Technical Support Product Warranty Registration If you haveanyquestionsregardingthe product Pleasetake a momentto registeryour installation,pleasecontactourTechnicalSupport. productOnline.GO to TRENDnet's websiteat: TOIIfree US/Canada: 1-855-373-4741 www.trendnet.com/register Regional p hone numbersavailable at www.trendnet.com/support TRENDnet 20675 Manhattan Place Torrance,CA90501 Copyright 0 2021. All Rights Reserved.TRENDnet. Tl-PG541(VI) /06.24.2021...
