ProMinent
®
En cas de doute, montez les éléments suivants dans la conduite de dérivation :
• une vanne de maintien de pression à l'extrémité de la conduite de dérivation, juste en amont
du poste de dosage (pression d'ouverture > 1,5 bar) (voir fig. 5, n° 16) ! Utilisez un modèle de
vanne qui n'est pas sensible à la pression de retour afin que la fonction soit maintenue même
en cas de contrepression élevée !
• une vanne de purge au point le plus haut de la conduite de dérivation (voir fig. 5, n° 15,
contenu dans la livraison, référence : 1001260).
4.1.3
Générateur de débit pour la conduite de dérivation
Pour générer un débit dans la conduite de dérivation, montez :
• soit une armature d'étranglement dans la conduite d'eau principale (p. ex. robinet-vanne,
clapet antiretour à ressort ou à contrepoids)
• soit une pompe à eau dans la conduite de dérivation en amont de l'installation Bello Zon
pompe de dérivation peut être alimentée via le boîtier de commande de l'installation Bello Zon
Lors de l'installation de la pompe de dérivation, il est recommandé de monter une soupape à tête
inclinée (référence : 1001877) à l'entrée de l'installation Bello Zon
4.1.4
Point d'injection
Montez un «tube plongeur» dans la conduite d'eau principale au poste de dosage (afin de
minimiser la corrosion) :
• jusqu'au diamètre nominal DN 80 de la conduite d'eau principale
•
jusqu'au diamètre nominal DN 80 de la conduite d'eau principale,
avec robinet à boisseau sphérique
•
à partir du diamètre nominal DN 100 de la conduite d'eau principale
•
à partir du diamètre nominal DN 100 de la conduite d'eau principale,
avec robinet à boisseau sphérique

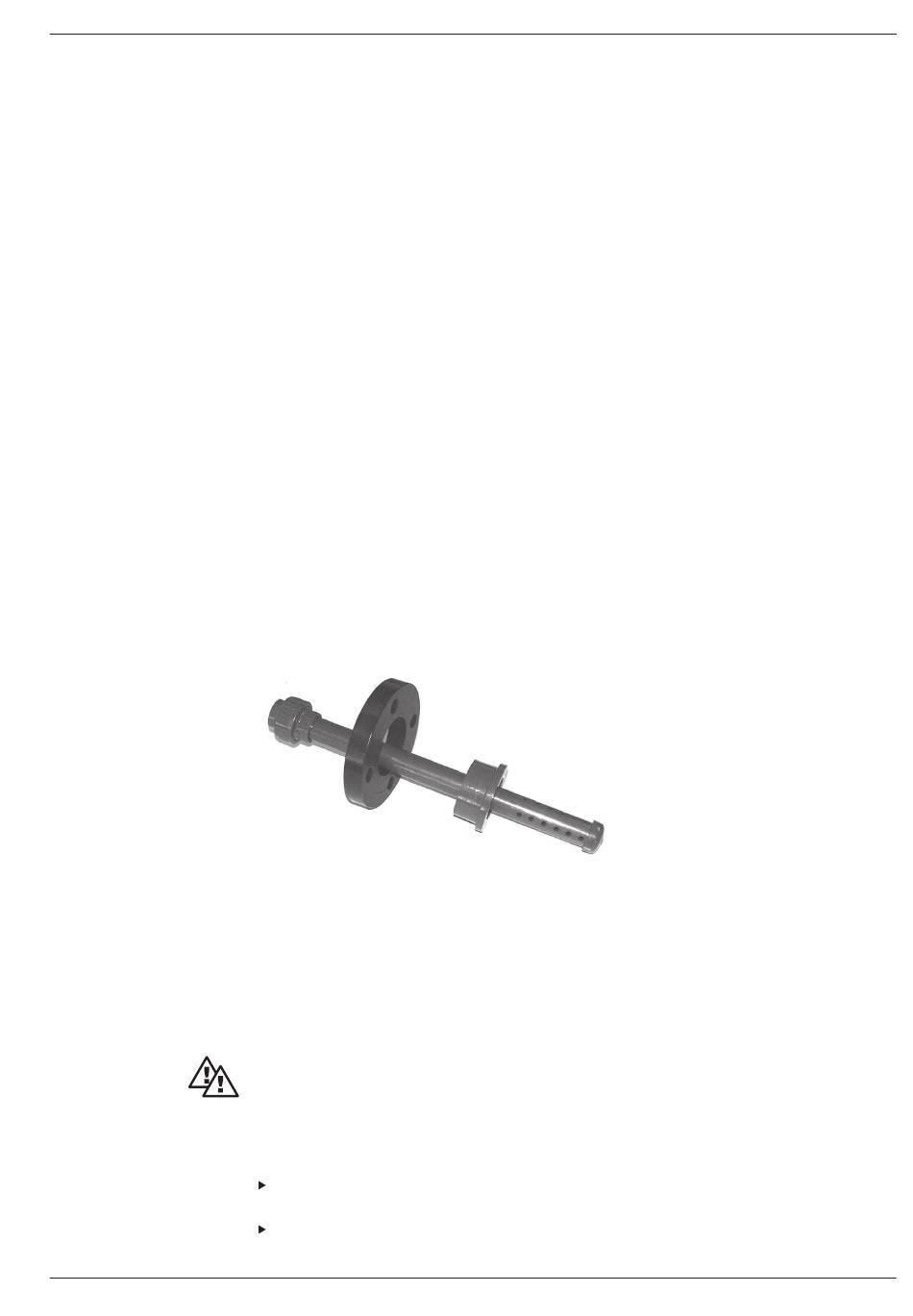

Fig.6
Dans les machines à laver les bouteilles, la conduite de dérivation retourne généralement directement
dans la cuve de la zone d'eau froide. Une canne d'injection devrait être installée au raccord de la cuve :
• canne d'injection
• raccord de la cuve d'eau froide : filetage extérieur 1" ; écrou-raccord en
acier inoxydable
• pièce folle
4.1.5
Mélangeur
AVERTISSEMENT
Un dégagement de dioxyde de chlore peut se produire en cas de dépression dans la conduite
de dérivation avec formation simultanée de phases de mélange gaz/eau. Dans des conditions
défavorables, la concentration de gaz critique de 300 g/m
explosion peut se produire dans le mélangeur.
C'est pourquoi la tuyauterie de sortie du mélangeur devrait être posée en pente ascendante
jusqu'au point d'injection (9) comme le montre la fig. 4.
Si la tuyauterie de sortie doit être posée en pente descendante vers le poste de dosage, il faut
prévenir la formation d'une dépression par le montage d'une vanne de purge (voir fig. 5, n° 15).
Installation
®
.
référence 1001823
référence 1018754
référence 1001822
référence 10187530
référence 803713
référence 805273
référence 805288
3
peut être dépassée et une
®
(la
®
).
