jablotron JA-110N-DIN Manuel D'installation

JA-110N-DIN Module d'alimentation de bus PG – rail DIN
Ce document a été traduit automatiquement à partir de l'original anglais. En cas d'incertitudes ou de doutes, veuillez vous référer à la version originale du document. Si
vous rencontrez des erreurs ou si vous avez d'autres questions, veuillez contacter le Support technique (les coordonnées se trouvent à la fin de ce document).
Ce produit fait partie du système JABLOTRON . Il est équipé d'un relais de puissance de sortie PG. Ce relais permet de contrôler l'éclairage, un ventilateur, etc.
L'installation du module doit être effectuée par un technicien qualifié, titulaire d'un certificat valide délivré par un distributeur agréé.
Le raccordement des appareils électriques est réservé à un technicien qualifié.
Lors de la connexion du module au bus système, veillez à toujours couper l'alimentation.
1. Installez le module sur le rail DIN.
2. Connectez le câble bus aux bornes (1).
3. Testez le fonctionnement du module en appuyant sur le bouton (4). À la mise sous tension du module, la LED rouge RELAY (2) s'allume.
4. Connectez l'appareil contrôlé aux bornes de sortie (5).
Remarque : Si la communication est perdue, la LED STATUS jaune (3) indique cette condition et après 60 secondes, le relais passe à l'état de repos.
1 – bornes de bus ; 2 – indicateur LED de déclenchement ; 3 – indicateur LED de défaut ; 4 – bouton d'apprentissage/déclenchement manuel ; 5 – bornes de relais
Selon le type de panneau de contrôle, utilisez le logiciel ou l'application recommandé, voir le manuel du panneau de contrôle.
JA-110N-DIN
Installation

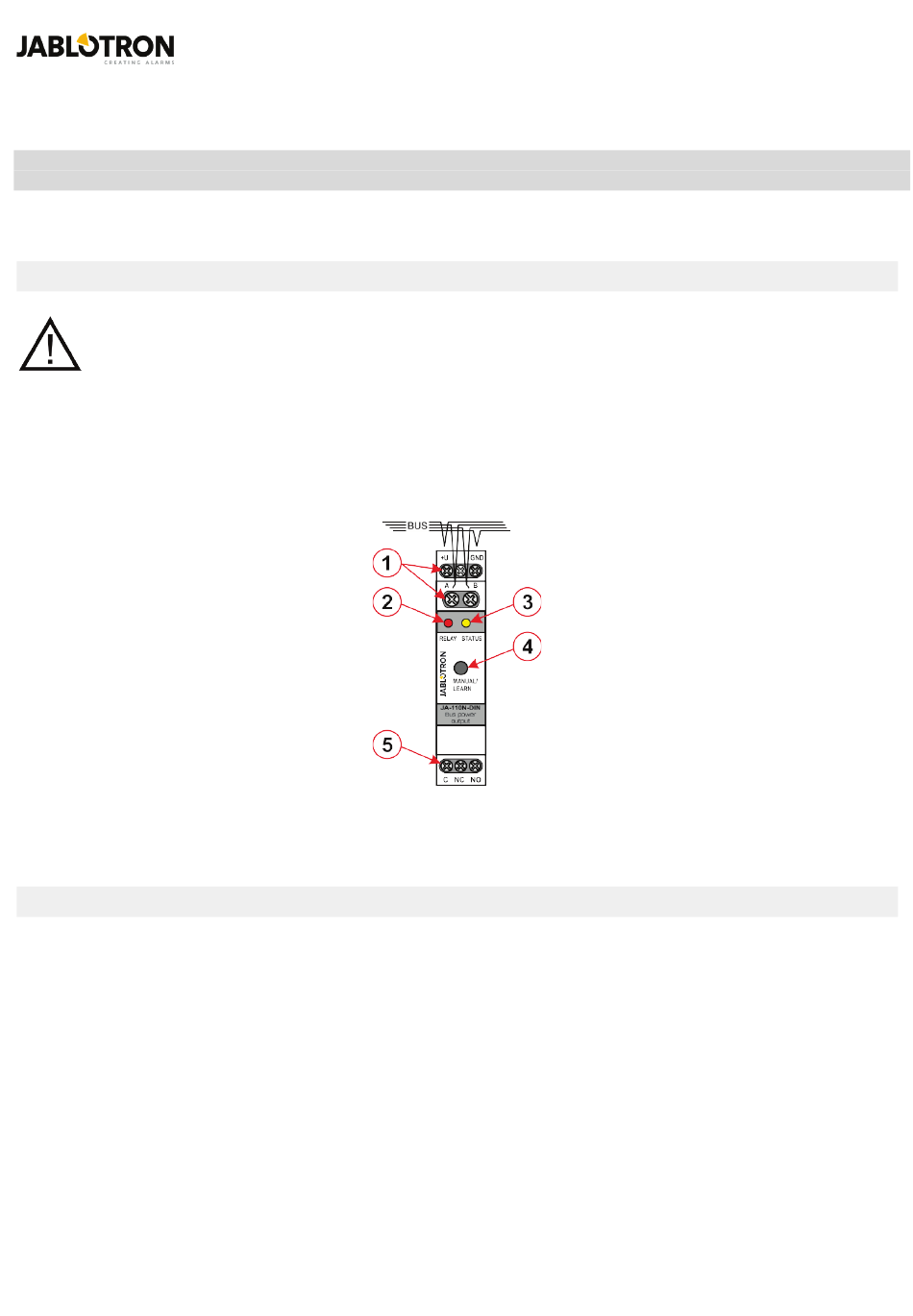

Figure 1 : Description des parties externes du produit
Inscription au système et paramètres
1/2
;
Translated to FR from EN origin (MLY26506) on 2025-07-31.
