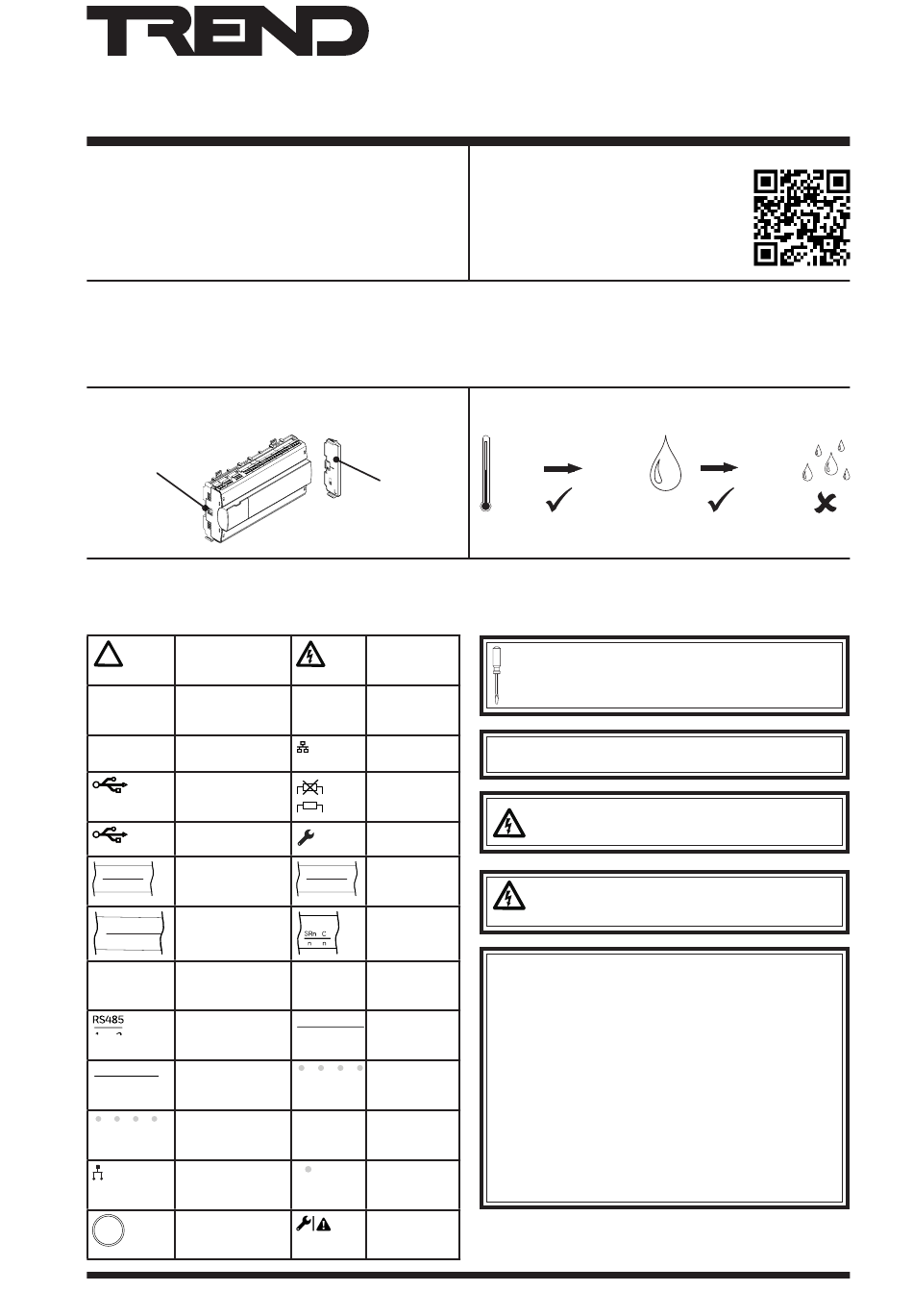

Important : Conserver ces instructions
Ces instructions ne doivent être utilisées que par
du personnel d'entretien qualifié.
est utilisé d'une manière non conforme à ces instructions, la
protection assurée par cet équipement peut en être affectée.
CONTENU
1
Contenu de la boîte .......................................................1
2
Stockage .......................................................................1
3
Installation .....................................................................1
1
CONTENU DU BOÎTIER
IQ528 Contrôleur
3

INSTALLATION

Étiquettes utilisées sur l'IQ528
Attention,
!
consulter la
documentation
Connecteur
POWER 24V
d'alimentation
d'entrée 24 Vca/cc
Entrée SR
SRIN
Port USB local de
1
programmation
USB
(pour
2
utilisation future)
Connecteuruniver-
C
IOn
sel d'entrée/sortie
nn
nn
Connecteur de
INn NOn
sortie numérique/
nn nn
relais
24 Vcc SORTIE
Sortie 24 Vcc
Indicateurs
de statut du
port RS485
Indicateurs
UIO
universels
5
n
n
16
d'entrée/sortie
Indicateur de
25 26 27 28
21 22 23 24
sortie numérique/
UIO
DO RELAY
relais
Indicateur de
statut du réseau
local Trend
Indicateur
de statut de
l'équipement
Consignes d'installation du contrôleur IQ528 - Montage TG201513FRA Version 1, 16 Mai 2025
Si cet équipement
IQ5-IO-END
Couvercle de
bus E/S
Attention,
risque
d'électrocution
Connecteur
RS485 1, 2
RS-485
Connecteurs
1
Ethernet
Commutateur
de terminaison
RS-485
Bouton
d'entretien
Connecteur
C
DIn
d'entrée
nn
nn
numérique
Connecteur de
sortie de relais
statique
SORTIE AUX
Sortie
auxiliaire
d'alimentation
Indicateurs
DI
d'entrée
1
2
3
4
numérique
Indicateurs de
17 18 19
20
sortie de relais
DO SS R
statique
Indicateur
T1L d'état
du bus E/S
Indicateur
de statut
d'entretien
Consignes d'installation - Montage
https://partners.trendcontrols.com
4
Maintenance sur le terrain ..........................................18
5
Retrait du contrôleur du rail Din ..................................18
6
Élimination ...................................................................18
7
2
STOCKAGE
-40 °C
+70 °C
(-40 °F)
(+158 °F)
Remarque : pour les températures inférieures à 0 ºC, il faut
veiller à ce qu'il n'y ait pas de condensation sur ou à l'intérieur
de l'appareil.
Il est recommandé d'effectuer l'installation selon les
pratiques locales en matière de sécurité électrique (par
ex., selon les Directives HSE en matière de sécurité des
installations électriques sur les lieux de travail).
Tout dispositif connecté doit être isolé du réseau par une
isolation renforcée.
ATTENTION Le retrait du couvercle expose à des
tensions dangereuses.
ATTENTION Afin de réduire le risque d'électrocution
ou d'incendie, ne pas connecter la sortie de deux
circuits de classe 2 différents.
ATTENTION
Ne pas interconnecter les sorties de différents circuits de
classe 2. Haute tension - Déconnectez tous les circuits de
charge avant de procéder à l'entretien.
ATTENTION
Ne pas interconnecter les sorties de différents circuits de
classe 2.
Haute tension - débrancher tout le circuit de charge avant
la maintenance.
IQ528
Contrôleur
90 %
5
d'HR
H O
2
1
Table des Matières
loading

Sommaire des Matières pour TREND IQ528

  • Page 1: Table Des Matières

    DO RELAY relais Indicateur de Indicateur statut du réseau T1L d’état local Trend du bus E/S Indicateur Indicateur de statut de de statut l’équipement d’entretien Consignes d’installation du contrôleur IQ528 - Montage TG201513FRA Version 1, 16 Mai 2025...
  • Page 2: Dimensions

    IQ528 Consignes d’installation - Montage INSTALLATION (suite) Dimensions 54,5 mm (2,15 po) 210 mm (8,27 po) 214,5 mm (8,44 po) 60 mm (2,36 po) Consignes d’installation du contrôleur IQ528 - Montage TG201513FRA Version 1, 16 Mai 2025.
  • Page 3: Exigences De Montage

    UL offrant un espace suffisant pour maintenir la séparation entre le câblage alimenté par la tension secteur et le câblage de classe 2. Butée du rail DIN Consignes d’installation du contrôleur IQ528 - Montage TG201513FRA Version 1, 16 Mai 2025...
  • Page 4: Déclipser Les Couvercles Des Terminaux

    Monter sur rail DIN (EN 50022 TH35*7,5 ou TH35*15 avec épaisseur maximale de 1,5 mm) Régler les clips de montage arrière dans la bonne position Monter sur rail DIN Consignes d’installation du contrôleur IQ528 - Montage TG201513FRA Version 1, 16 Mai 2025 .
  • Page 5 IQ528 (Mode IQ5) (Mode de compatibilité) (Mode de compatibilité) IQ500 (mode IQ5) IQVIEW IQVIEW IQVISION autres IQ5 Réseau sur le terrain IQVISION (Mode IQ5) Capteurs/ équipements IP Consignes d’installation du contrôleur IQ528 - Montage TG201513FRA Version 1, 16 Mai 2025...
  • Page 6 équipées de férules appropriées, en particulier lors de l’utilisation de fils toronnés avec des bornes enfichables. Type de connexion Passer à l’étape... Alimentation Ports RS-485 Entrée numérique (DI) Entrée/sortie universelle (UIO) Sortie numérique/relais (DO) Sortie numérique/SSR (DOSSR) Bus T1L Consignes d’installation du contrôleur IQ528 - Montage TG201513FRA Version 1, 16 Mai 2025.
  • Page 7: Brancher L'alimentation

    à proximité, clairement marqué en tant qu’équipement de déconnexion de l’unité. Ne pas placer l’équipement de manière que l’équipement de déconnexion soit difficile à opérer. NE PAS METTRE SOUS TENSION Consignes d’installation du contrôleur IQ528 - Montage TG201513FRA Version 1, 16 Mai 2025...
  • Page 8 équipements d’autres fabricants sur la ligne MS/TP. Une limitation séparée consiste à ce que le segment MS/TP supporte  des  charges  jusqu’à  32  unités.  L’IQ5  présente  une charge d’¼ d’unité BACnet ; (réf. EIA-485) à l’instar de  l’IQECO ; les équipements d’autres constructeurs peuvent  avoir différentes unités de charge. Consignes d’installation du contrôleur IQ528 - Montage TG201513FRA Version 1, 16 Mai 2025.
  • Page 9 Exigences de mise à la terre (masse) et d’isolation Armoire A Armoire B Si l’IQ528 et les autres unités sur le bus sont dans la même armoire et utilisent la même alimentation, chaque équipement doit avoir une bonne connexion physique à la terre (masse).
  • Page 10: Adapter Les Borniers Auxiliaires Optionnels

    AXU-TRM-10 unique peut être utilisé sur les bornes inférieures. Le AUX-TRM-16 ne peut pas être monté sur les bornes inférieures. CEI : 0,2 à 1,5 mm UL : (28 à 14 AWG). 8 mm Consignes d’installation du contrôleur IQ528 - Montage TG201513FRA Version 1, 16 Mai 2025.
  • Page 11 à 1,6 kΩ (par ex. voyant sans collecteur circuit de relais), une résistance de DEL). tension ouvert logique 1,6 kΩ doit alors être installée en série avec l’entrée comme illustré plus haut. Consignes d’installation du contrôleur IQ528 - Montage TG201513FRA Version 1, 16 Mai 2025...
  • Page 12: Connecter Les Entrées Numériques

    IN, ce qui permet Driver ON = Charge ON d’utiliser une alimentation commune sur les canaux DO. Peut être retiré si non nécessaire. nn nn CHARGE LOAD Consignes d’installation du contrôleur IQ528 - Montage TG201513FRA Version 1, 16 Mai 2025.
  • Page 13 Un cavalier est inséré à côté des connecteurs qui relient les bornes IN, ce qui permet d’utiliser une alimentation commune sur les canaux DO. Peut être retiré si non nécessaire. Remarque : Si vous ne souhaitez pas que l’une des bornes  IN soit reliée, vous pouvez casser la broche correspondante  à l’aide d’une pince à bec effilé. IO-JUMPER-4 Consignes d’installation du contrôleur IQ528 - Montage TG201513FRA Version 1, 16 Mai 2025...
  • Page 14: Connecter Les Sorties Numériques/Ssr

    3 de l’alimentation 24 VCC o Fuente de électrique d’entrée Lien monté alimentación en usine CHARGE AU X SRIN CHARGE 6A MAX 24 Vcc ou 24 Vca PSU Consignes d’installation du contrôleur IQ528 - Montage TG201513FRA Version 1, 16 Mai 2025.
  • Page 15 Remarque  :  lors  de  la  conception  du  réseau,  vous  devez  connaître  la  charge  d’alimentation  de  chaque  dispositif  T1L,  car cela peut nécessiter que vous interrompiez le réseau pour ajouter des alimentations supplémentaires. Consignes d’installation du contrôleur IQ528 - Montage TG201513FRA Version 1, 16 Mai 2025...
  • Page 16 (suite) Installer et connecter les dispositifs T1L au bus T1L (si nécessaire) (suite) Trend a testé les dispositifs T1L et a identifié que les règles de conception suivantes doivent être prises en compte : ▪ Un maximum de 10 dispositifs hors ligne entre les dispositifs actifs et la distance maximale entre les dispositifs actifs, tel que défini par des tests de câble en laboratoire ou des calculs théoriques basés sur les caractéristiques du câble.
  • Page 17 Installer le couvercle de protection E/S Remarque : Des couvercles de rechange sont disponibles  sur commande (par exemple l’IQ5-IO-END-10). Fermer le panneau / boîtier Configurer le contrôleur IQ528 et les modules E/S Consignes d’installation IQ5, IQ5-IO - Configuration (TG201483). Consignes d’installation du contrôleur IQ528 - Montage TG201513FRA Version 1, 16 Mai 2025...
  • Page 18: Maintenance Sur Le Terrain

    À la fin de leur durée de service, l’emballage et le produit doivent être éliminés par un centre de recyclage approprié. Ne pas jeter avec les déchets ménagers. Ne pas brûler. Consignes d’installation du contrôleur IQ528 - Montage TG201513FRA Version 1, 16 Mai 2025.
  • Page 19 Consignes d’installation - Montage IQ528 Consignes d’installation du contrôleur IQ528 - Montage TG201513FRA Version 1, 16 Mai 2025...
  • Page 20: Tableau Des Substances Dangereuses De Chine

    Bâtiments connectés de Honeywell Products and Solutions SARL, Z.A. La Pièce, 16, 1180 Rolle, Suisse par son représentant autorisé, Trend Control Systems Limited. Trend Control Systems Limited se réserve le droit de réviser cette publication de temps à autre et de modifier son contenu sans l’obligation d’en notifier qui que ce soit.
