Swegon IBISb Manuel D'installation

IBISb
Installation - Équilibrage – Maintenance
Accessoires
IBIS D: Section de conduit IBIS non perforée.
IBIS C: Module d'atténuation acoustique et unité de
commande.
*)
IBIS B: Coude à 45° et 90°, blanc.
IBIS T: Raccord en T, blanc.
Disponible jusqu'à la taille 400.
*)
Installation
Voir à la page suivante.
Équilibrage
Pour la mise en service et la mesure du débit d'air, il est
recommandé de placer un IBIS C ou un registre de mesure
dans les conduits de ventilation en amont du diffuseur.
Maintenance
Si nécessaire, nettoyer le diffuseur à l'eau tiède addi-
tionnée de détergent pour vaisselle, ou à l'aspirateur avec
l'accessoire brosse.
Erreurs de méthode
Type d'interférence
en amont du IBIS
Un coude à 90°.
Deux coudes à 90° sur le même
plan.
Deux coudes à 90° à angle droit
l'un de l'autre.
Un registre à 45°.
Un tube de type T.
m = erreur de méthode B22. Voir publications du Conseil de Re-
2
cherche pour le Bâtiment « Méthodes de mesure des débits dans les
installations de ventilation ».
Kit d'accessoires d'installation
Ces éléments sont fournis dans un sachet en plastique.
(Les autres éléments sont livrés montés sur le diffuseur.)
Remarque : le nombre d'éléments indiqué s'applique par section.
1 console pour plafond 1 profil pour joint
2 écrous M8 1 rondelle plate
*)
*)
*)
Sections droites de conduits (L) en
amont du IBIS
Pour m = 5% Pour m =10%
2 2
3 x Ød 2 x Ød
4 x Ød 2 x Ød
4 x Ød 2 x Ød
6 x Ød 3 x Ød
4 x Ød 3 x Ød
1 bande de recouvrement/
protection en plastique
Coefficient de
performances (k-faktor)
IBIS Cx - XXX
k = XX,X
( )

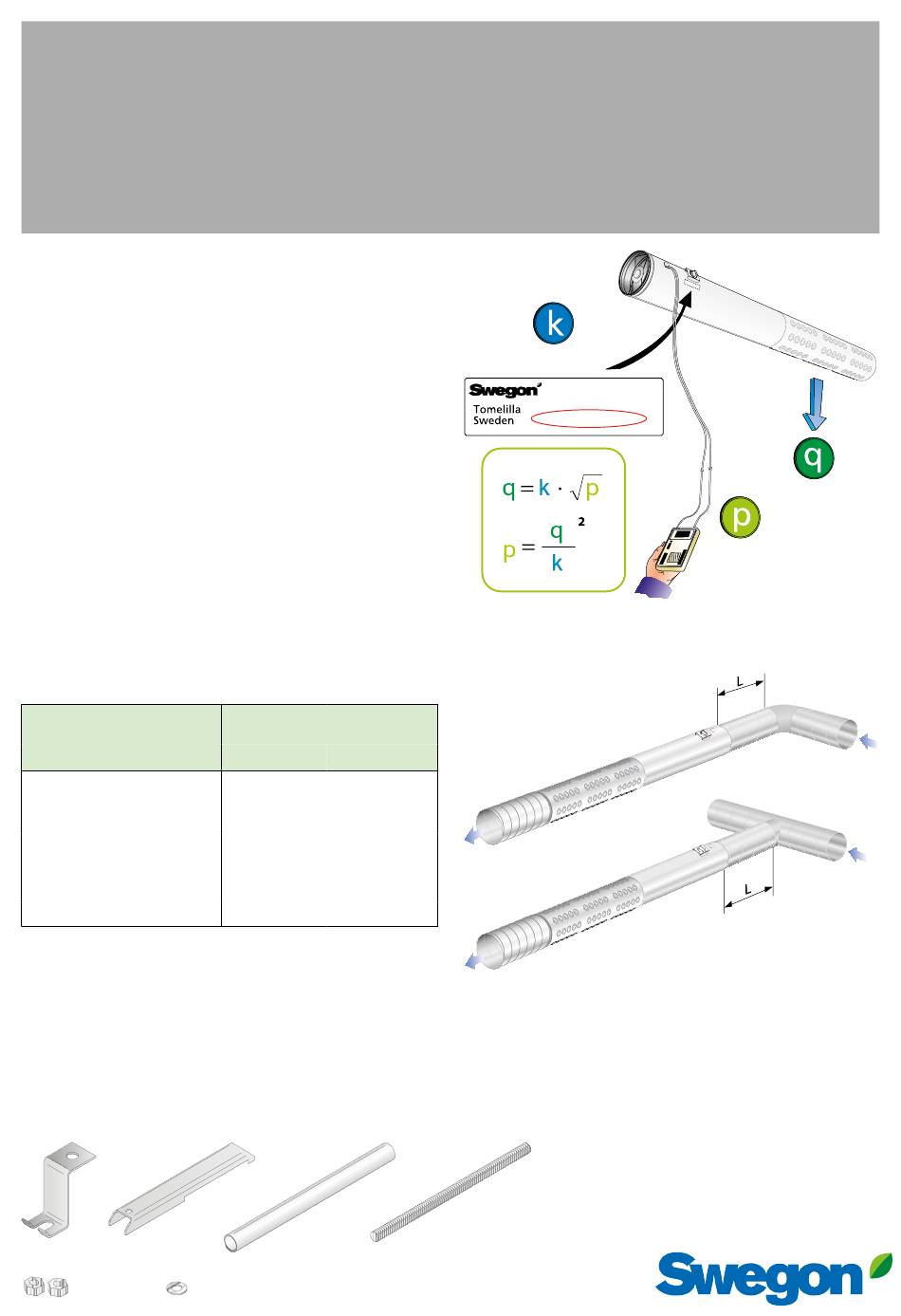

Figure 1. Équilibrage.
Figure 2. Planification
1 tige filetée M8
20220929
q
= débit d'air diffusé l/s
p
= la pression pendant le réglage (Pa)
k
= coefficient k
