Swegon KITE CCa Manuel D'installation

KITE CCa, CRa
Installation – Équilibrage – Entretien
Accessoires
Plénum d'équilibrage
ALS/REACT ALS
Réalisé en tôle d'acier galvanisé, le plénum d'équilibrage est doté
d'un registre amovible, d'un point de prise de mesure fixe et
d'une isolation acoustique
*)
Le plénum d'équilibrage ALS est disponible avec une ou deux
différences de dimensions entre l'entrée et la sortie, ainsi qu'en
version ultramince pour les endroits offrant peu de hauteur.
Dans ce cas, le plénum d'équilibrage est fourni sans virole de
sortie.
*)Résistance antifeu classée B-s1,d0 conformément à la norme européenne
ISO 11925-2.
Obturation
SECTOR KITE CR
L'obturation d'un secteur du schéma de diffusion du modèle
carré (KITE CR) est uniquement applicable à une hauteur
d'installation standard.
Installation
• La façade se retire aisément d'un seul mouvement – se
reporter à la figure 2.
• La manchette de raccordement du caisson du diffuseur se
fixe à la gaine par des vis autoforeuses ou des rivets.
• Pour l'encastrer dans un faux plafond fixe, visser le diffuseur
à la structure par le dessus du caisson.
• Le diffuseur et le plénum d'équilibrage ALS de hauteur réduite
sont centrés l'un par rapport à l'autre à l'aide de l'attache
fournie. Fixer le diffuseur dans la bonne position, sous le
plénum d'équilibrage, à l'aide de vis ou de rivets – se reporter
à la figure 4.
• Pour une installation dans des faux plafonds à structure,
positionner le diffuseur directement sur le rail en T et le fixer
aux gaines ou au plénum d'équilibrage.
• Lorsqu'un plénum d'équilibrage ALS ou REACT ALS est utilisé,
il doit être fixé à la structure du bâtiment au moyen de tiges
filetées ou de consoles de suspension.
• Un conduit circulaire peut relier le plénum d'équilibrage et
le diffuseur jusqu'à une longueur de 500 mm sans qu'il soit
nécessaire de prolonger le tube de prise de mesure ni les
cordons de réglage du registre. Se reporter à la figure 3.
Équilibrage avec plénum ALS
• Le diffuseur doit être mis en place avant l'équilibrage.
• Sortir les tubes de mesure et les cordons de réglage du
registre à travers la façade.
• Brancher un manomètre sur le ou les tubes de prise de mesure.
• Le tube rouge du plénum d'équilibrage ALS, pour une étape,
est utilisé pour l'air soufflé.
• Le tube bleu du plénum d'équilibrage ALS est un modèle à
deux étapes.
• Pour l'air extrait, utiliser uniquement le tube transparent.
avec couche de surface renforcée.
k
Facteur K
XXXX (DIFFUSER NAME)
XXX-XXX (Diffuser Size)
Tomelilla
+ALSx XXX-XXX / XXX (ALS Size)
Sweden
k = XX,X / XX,X
˜
q = k p
q
2
( )
=
p
k

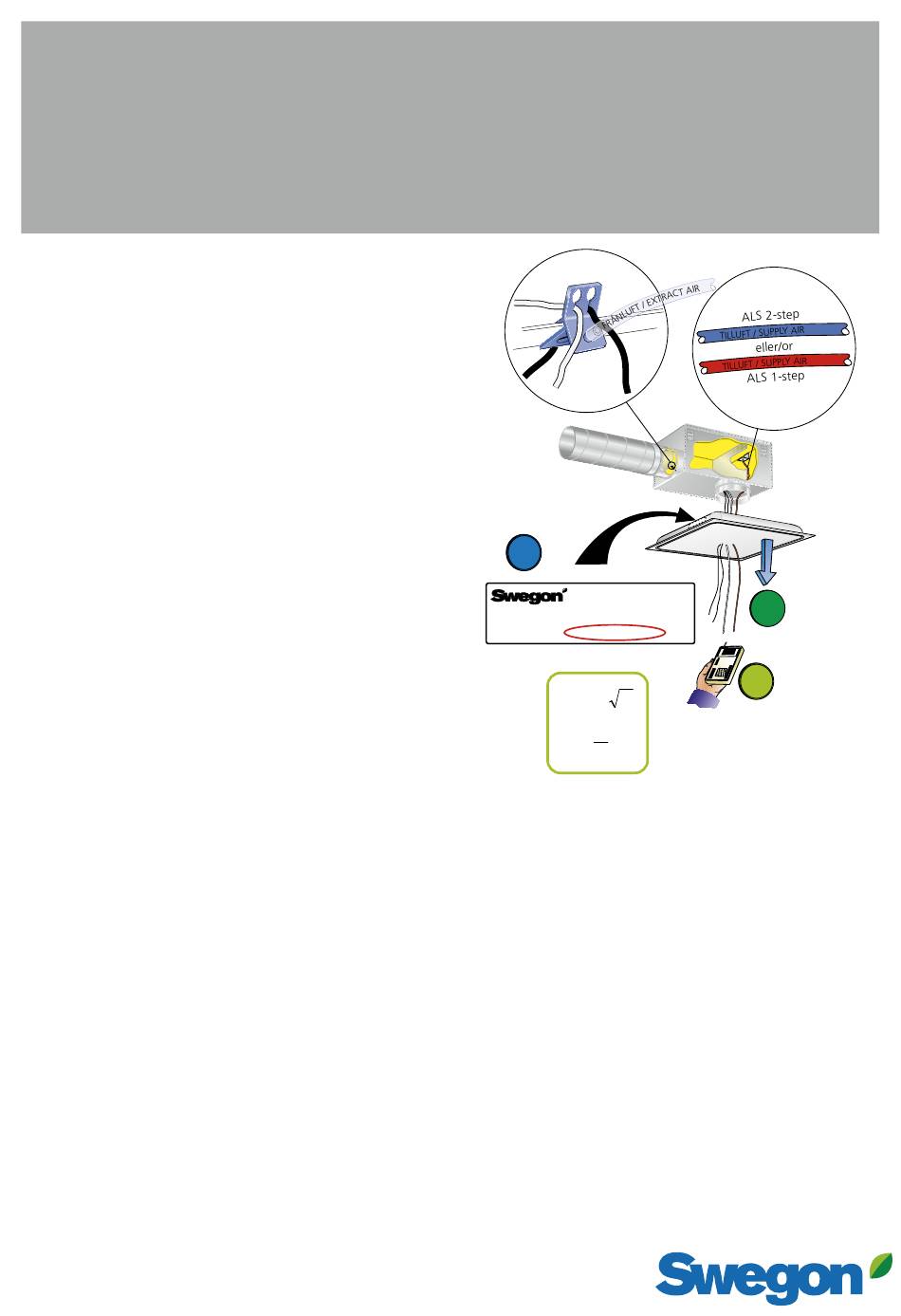

Figure 1. Équilibrage.
• L'étiquette mentionnant le facteur K se trouve à l'intérieur du
caisson.
• Une fois la position du registre réglée, il suffit de faire un nœud
pour joindre les cordons de réglage.
• Précision de mesure et critères applicables aux sections droites
en amont du plénum d'équilibrage, se reporter à la Figure 3.
• La Figure 3 montre un coude, un changement de dimensions
et un raccord en T.
• Les autres types de perturbations exigent au minimum 2xD
section droite (D = dimension du raccord) pour une précision
de mesure de ± 10% du débit.
• Le facteur K figure également dans les instructions d'équilibrage
téléchargeables sur www.swegon.fr.
Maintenance
• Si nécessaire, nettoyer le diffuseur à l'eau tiède additionnée
de liquide vaisselle, ou à l'aspirateur avec l'accessoire brosse.
• Pour nettoyer le circuit de gaines, ouvrir le panneau du
diffuseur. Pour les plénums d'équilibrage REACT ALS ou ALS,
faire glisser la plaque du distributeur sur le côté puis dégager
le registre de son support. Voir Figure 5.
20240515
Easy Access
q
p
q
= débit mesuré l/s
p
= pression (Pa)
k
= facteur d'équilibrage
