fixation des cartes fpsu - vreg

1 : Positionner le socle avec les 4 vis (A) et les 4 entretoises en plastique (B).
2 : Placer la carte FPSU sur le socle.
3 : Fixer la carte FPSU sur le socle à l'aide de 2 rondelles frein (H), 2 écrous (I) et des
entretoises (C).
4 : Fixer le radiateur (E) sur la base avec les vis (D) et 2 écrous.
Les vis (G) sont situées à gauche du radiateur.
5 : Souder le TSN1-2460 (point orienté vers le point de l'empreinte sur le pcb)
6 : Fixer la carte VREG composants orientés vers le bas à l'aide de 2 rondelles frein (H)
et 2 écrous (I).
7 : Placez les isolants (J) des régulateurs puis les régulateurs en respectant l'ordre.
8 : Fixer le clip (F) sur le radiateur (G) à l'aide de 2 rondelles frein (H) et 2 écrous (I).
et Souder les régulateurs.
9 : Connecter les 2 cartes avec la nappe d'inter connexion.
Important : Vérifier à l'aide d'un testeur que les pattes des régulateurs sont bien isolées
du châssis.

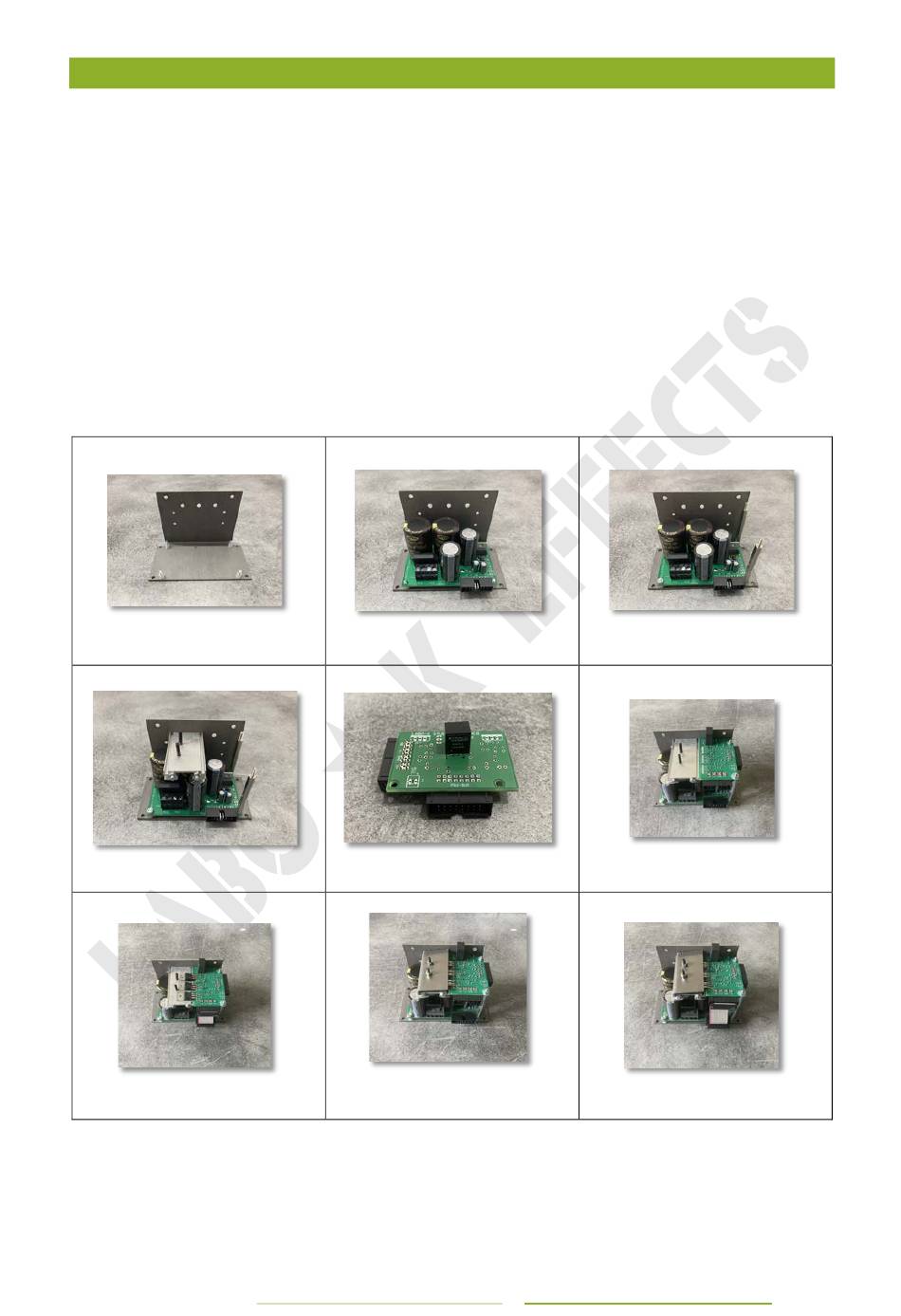

1 Positionner le socle
2 Placer la carte sur le socle 3 Fixer la carte sur le socle
6 Fixer la carte VREG
5 Souder le TRS 0.6
Fixer le radiateur
8 Placer le clip et Souder les
7 Placer les régulateurs
9 Connecter les 2 cartes
régulateurs
9
