installation et connexion

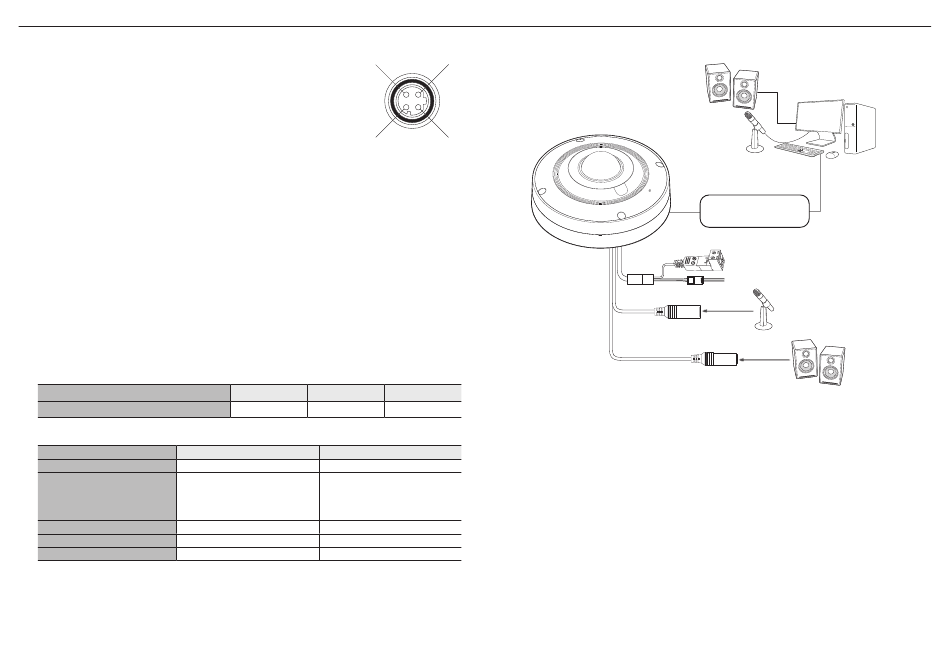

Raccorder un connecteur de câble (XNF-9010RVM)
Raccordez le connecteur mâle M12 au trou du connecteur femelle M12 de la
caméra.
Cette caméra utilise des connecteurs femelles de types code D.
`
M
Le PoE (alimentation électrique par Ethernet) est compatible.
`
Il vous est recommandé d'utiliser un connecteur réseau blindé.
`
Raccordez cette caméra à un câble réseau blindé (STP).
`
J
Veuillez utiliser des câbles externes code D, connecteur mâle, à 4 pôles qui répondent aux spécifications M12.
`
Contrôler que le périphérique PoE est correctement raccordé à la terre.
`
Alimentation et réseau (XNF-9010RVM)
Le procédé de connexion peut varier en fonction du système d'installation de l'utilisateur.
`
J
Raccordez-la à un connecteur PoE (alimentation électrique par Ethernet (Power over Ethernet)) d'un routeur avec PoE activé.
`
Utilisez une PoE (alimentation électrique par Ethernet (Power over Ethernet)) qui soit conforme avec les protocoles
`
IEEE802.3af.
Vous ne pouvez utiliser qu'un périphérique de mode PoE A qui alimente en électricité par l'intermédiaire de la paire de
broches de données 1, 2, 3, 6.
Même si vous utilisez le câble de conversion M12-RJ45, vous pouvez utiliser uniquement un équipement PoE de type A qui
`
alimente les broches de paires de données 1, 2, 3, 6.
Spécification du câble d'alimentation pour chaque modèle
Dans le cas d'une alimentation en 12 V CC :
Type de fil (AWG)
Longueur de câble (Max.)
Spécifications du câble réseau
Élément
Connecteur
Ethernet
Câble
Distance max.
Support du PoE
16_ installation et connexion
RX-
TX-
#22
#20
24m
38m
Contenus
Remarque
RJ45 (10/100/1000BASE-T)
Pour fonctionner avec un 1000BASE-T
(Gigabit Ethernet), un câble de catégorie 6
10/100/1000BASE-T
(UTP-6) ou supérieure doit être utilisé pour
le hub Giga.
6 catégorie UTP
100 M
Résistance CC ≤ 0,188 Ω/m
IEEE 802.3af
Connecter à l'entrée/la sortie Audio
TX+
RX+
#18
1. Branchez le port MIC de la caméra sur le microphone ou sur le port SORTIE LIGNE de l'amplificateur
60m
auquel le microphone est relié.
Vous pouvez utiliser le microphone intégré dans la caméra sans avoir à connecter un microphone externe.
`
M
2. Branchez le port SPEAKER de la caméra sur le microphone ou sur le port ENTRÉE LIGNE de l'amplificateur
auquel le haut-parleur est relié.
3. Vérifiez les spécifications pour l'entrée audio.
• Codec audio
- Entrée Audio : G.711 PCM (Vitesse de transmission : 64kbps / Fréquence d'échantillonnage :
8kHz), G.726 ADPCM (Vitesse de transmission : 16Kbps, 24Kbps, 32Kbps, 40Kbps / Fréquence
d'échantillonnage : 8kHz), AAC (Vitesse de transmission : 48Kbps / Fréquence d'échantillonnage :
16kHz)
• Audio duplex complet
• Entrée audio : Sélectionnable (microphone / ligne / microphone intégré), tension prise en charge : 2,5V
CC (4mA), Impédance d'entrée : 2000 Ohms
• Sortie audio : Sortie ligne (3,5mm mono jack), sortie maximale : 1Vms
• Impédance de sortie de ligne : 600Ω
Haut-parleur
PC
Microphone
Réseau
Microphone
Haut-parleur
