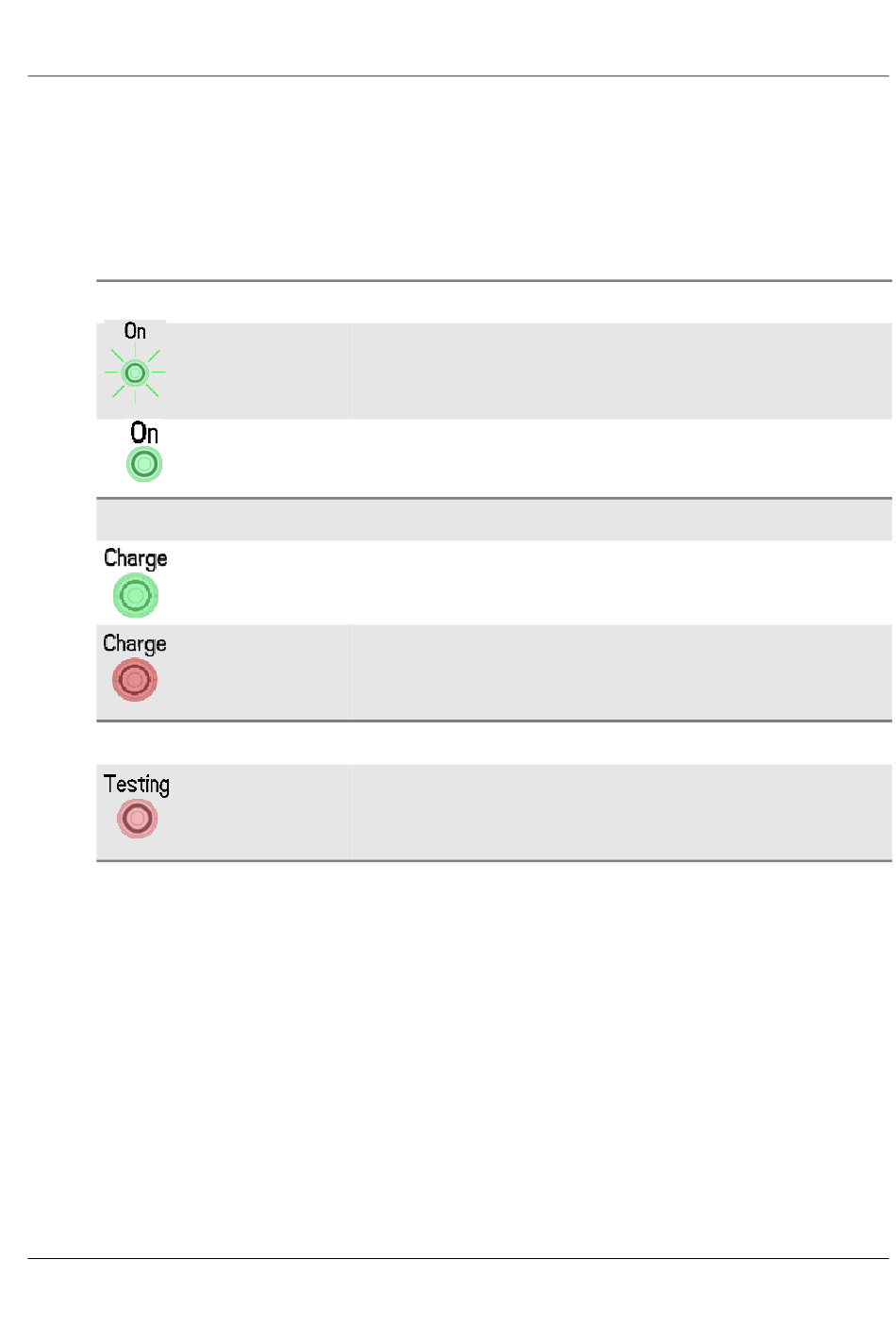

Voyants de la face avant
La Plate-forme SmartOTDR est équipée de 3 voyants, allumé de différentes façons
selon l'état de l'appareil.
Tableau 3
Voyant On
Vert clignotant
Vert fixe
Voyant Charge
Vert fixe
Rouge fixe
Voyant Testing
Rouge fixe
Alimentation
Plate-forme SmartOTDR peut fonctionner avec
La
•
la batterie Li-Polymer ou le pack batterie AA (selon ce qui a été commandé).
•
un chargeur AC, via un câble sur lequel a été installé le bon adaptateur clipsable.
Chapitre 2 Présentation de la Plate-forme SmartOTDR
Statuts des voyants
L'appareil est connecté à une source externe et éteint.
L'appareil sur batterie ou sur une source externe, est en
fonctionnement.
L'appareil est connecté à une source externe et la batte-
rie est chargée complètement
L'appareil est connecté à une source externe et la batte-
rie est en cours de charge.
Une fonction, au moins, est en phase de mesure (par
exemple témoin d'émission du laser dans le cas d'une
mesure OTDR).
Manuel d'Utilisation
7SMART101 Rev. 001
Alimentation
11
