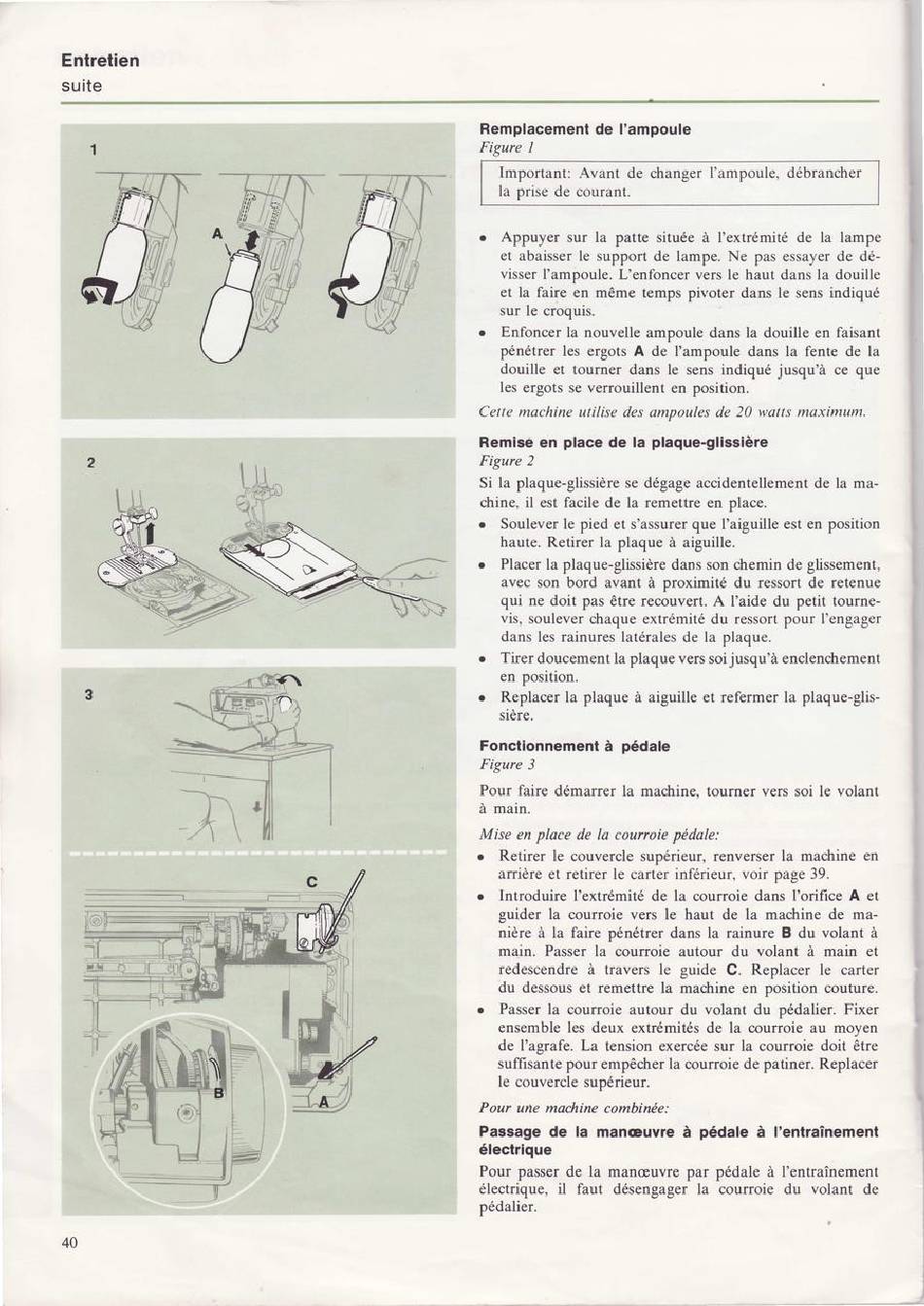

Singer 744 Mode D'emploi page 41

Entretien
suite
I t r
"'..:t+_',
vli
+"-:'.{8.
Remplacement de l'ampoule
Fisure I
Important: Avant de changer I'ampoule, débrancher
la orise de courant.
o Appuyer sur la patte située à I'extrémité de la lampe
et abaisser le support de lampe. Ne pas essayer de dé-
visser I'ampoule. L'enfoncer vers le haut dans la douille
et la faire en même temps pivoter dans le sens indiqué
sur le croquis.
o Enfoncer la nouvelle ampoule dans la douille en faisant
pénétrer les ergots A de I'ampoule dans la fente de la
douille et tourner dans le sens indiqué jusqu'à ce que
les ergots se verrouillent en position.
Cette machine utilise des ampoules de 20 watts maximum.
Remise en place de la plaque-glissière
Figure 2
Si la plaque-glissière se dégage accidentellement de la ma-
chine, il est facile de la remettre en place.
o Soulever le pied et s'assurer que I'aiguille est en position
haute. Retirer la plaque à aiguille.
r
Placer la plaque-glissière dans son chemin de glissement,
avec son bord avant à proximité du ressort de retenue
qui ne doit pas être recouvert. A I'aide du petit tourne-
vis, soulever chaque extrémité du ressort pour I'engager
dans les rainures latérales de la plaque.
o Tirer doucement la plaque vers soi jusqu'à enclenchement
en position.
o Replacer la plaque à aiguille et refermer la plaque-glis-
sière.
Fonctionnement à pédale
Figure 3
Pour faire démarrer la machine. tourner vers soi le volant
à main.
Mise en place de la courroie pédale:
e Retirer le couvercle supérieur, renverser la machine en
arrière et retirer le carter inférieur, voir page 39.
o Introduire I'extrémité de la courroie dans I'orifice A et
guider la courroie vers le haut de la machine de ma-
nière à la faire pénétrer dans la rainure B du volant à
main. Passer la courroie autour du volant à main et
redescendre à travers le guide C. Replacer le carter
du dessous et remettre la machine en position couture.
r
Passer la courroie autour du volant du pédalier. Fixer
ensemble les deux extrémités de la courroie au moyen
de I'agrafe. La tension exercée sur la courroie doit être
suffrsante pour empêcher la courroie de patiner. Replacer
Ie couvercle supérieur.
Pour urte machine combinée:
Passage de la maneuvre
à pédale à I'entraînement
électrique
Pour passer de la manæuvre par pédale à I'entraînement
électrique, il faut désengager la courroie du volant de
pédalier.
