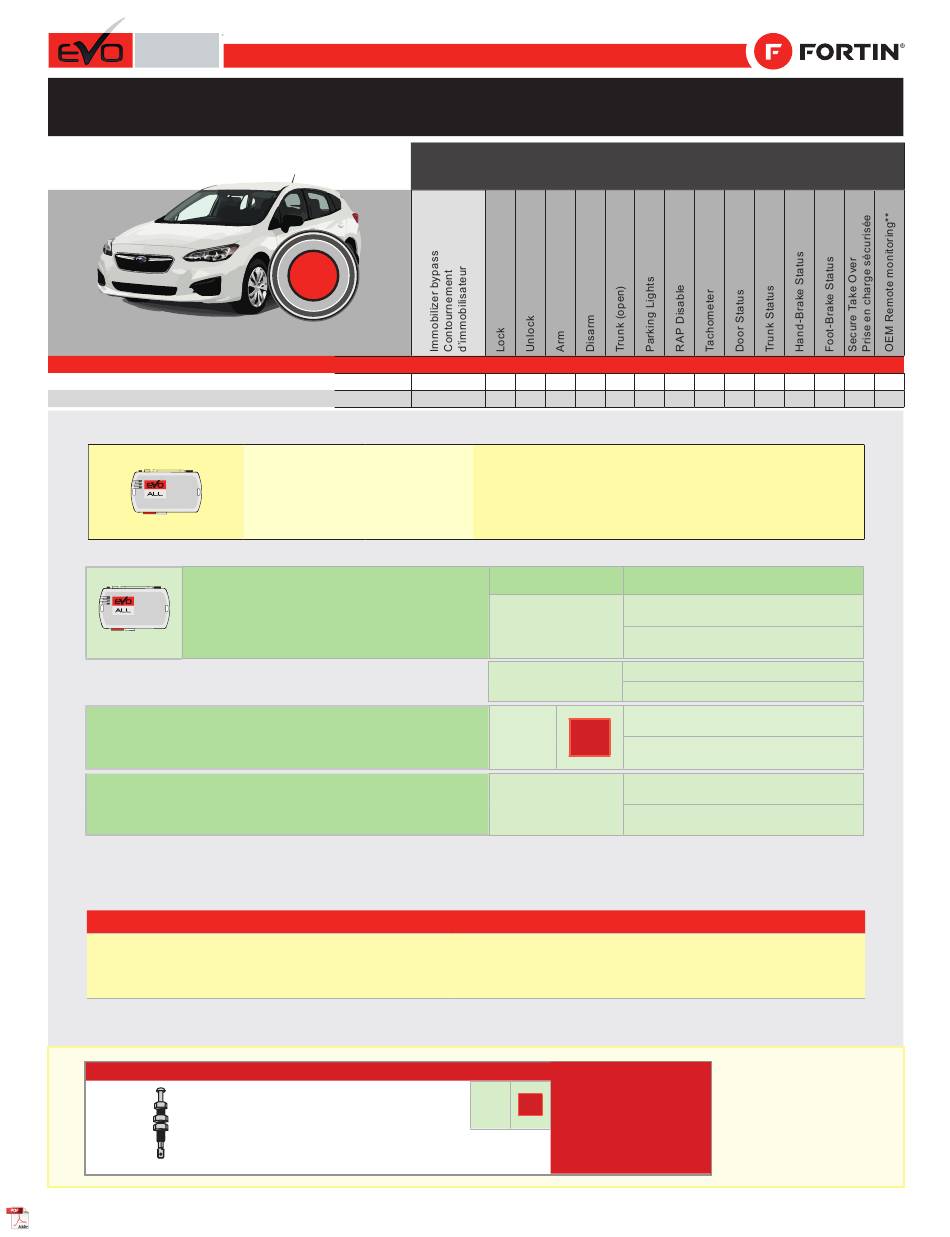

Fortin 93341 Guide

ALL
REGULAR INSTALLATION
INSTALLATION RÉGULIÈRE
VEHICLE
VEHICULES
SUBARU
Crosstrek
Impreza
Programmez l'option du contournement:
D'UN CONTACT DE CAPOT
NOTES
The vehicles OEM remote will remain
functional when the vehicle is running,
**OEM Remote
monitoring
however, the intelligent access key will not
unlock the doors when the vehicle is running.
MANDATORY INSTALL | INSTALLATION OBLIGATOIRE
HOOD STATUS : THE HOOD PIN SWITCH MUST BE INSTALLED
* HOOD PIN
IF THE VEHICLE CAN BE REMOTE STARTED WITH THE HOOD OPEN,
SET FUNCTION A11 TO OFF.
CONTACT STATUT DE CAPOT : LE CONTACT DE CAPOT, DOIT ÊTRE INSTALLÉ SI LE
DE CAPOT VÉHICULE PEUT DÉMARRER À DISTANCE, LORSQUE LE CAPOT EST OUVERT,
PROGRAMMEZ LA FONCTION A11 À NON.
1 / 8
Page
PUSH
START
YEARS
ANNÉES
2018-2023
Push-to-Start
2017-2022
Push-to-Start
FIRMWARE VERSION
VERSION LOGICIELLE
84.[11]
MINIMUM
Program bypass option:
IF THE VEHICLE IS NOT EQUIPPED
WITH FUNCTIONAL HOOD PIN:
SI LE VÉHICULE N'EST PAS ÉQUIPÉ
FONCTIONNEL:
Program bypass option
(If equiped with OEM
Programmez l'option du contournement
(Si équipé d'une alarme d'origine):
REV.: 20241126
ADDENDUM - SUGGESTED WIRING CONFIGURATION
Vehicle functions supported in this diagram (functional if equipped) | Fonctions du véhi-
cule supportées dans ce diagramme (fonctionnelles si équipé)
• • • • •
• • • • •
To add the firmware version and the options, use the FLASH LINK
UPDATER or FLASH LINK MOBILE tool, sold separately.
Pour ajouter la version logicielle et les options,
utilisez l'outil FLASH LINK UPDATER
ou FLASH LINK MOBILE, vendu séparément.
UNIT OPTION
OPTION UNITE
C1
D6
OFF
A11
NON
alarm):
D2
La télécommande d'origine du véhicule sera fonctionnelle pendant que
le véhicule est en marche, toutefois, le déverrouillage des portes par la
clé d'accès Intelligente ne sera pas fonctionnel.,
Notice: the installation of safety
elements are mandatory. The hood pin
is an essential security element and
OFF
A11 must be installed.
NON
Notice: l'installation des éléments de
sécurité est obligatoire. Le contact de
capot est un élément de sécurité
essentiel et doit absolument être
installé.
GUIDE # 93341
ADDENDA - SCHÉMA DE BRANCHEMENT SUGGÉRÉ
• • • • • •
• • • • • •
DESCRIPTION
OEM Remote status (Lock/Unlock)
monitoring
Suivi des status (Verrouillage/Déverrouil-
lage) de la télécommande d'origine
Push-to-Start
Push-to-Start
Hood trigger (Output Status).
Contact de capot (état de sortie).
Unlock before / Lock after (Disarm OEM
alarm)
Déverrouille avant / Verrouille après
(Désarme l'alarme d'origine)
THIS MODULE MUST BE INSTALLED BY A
QUALIFIED TECHNICIAN. A WRONG
CONNECTION CAN CAUSE PERMANENT
DAMAGE TO THE VEHICLE.
CE MODULE DOIT ÊTRE INSTALLÉ PAR
UN TECHNICIEN QUALIFIÉ, TOUTE
ERREUR DANS LES BRANCHEMENTS
PEUT OCCASIONNER DES DOMMAGES
PERMANENTS AU VÉHICULE.
• • • •
• • • •
