Current LightGrid Node Manuel D'installation page 3

External LightGrid Node
Nœud LightGrid Externe
2.b
Installing ELWC Cellular Nodes
A. Before Nodes Installation: Prior to installing the Cellular
nodes, they need to be scanned with the "LightGrid" app
and linked to the corresponding "Organization" in the App.
Also verify there is cellular service available at the installation
location.
B. Plug in the node: Orient node so large blade aligns with
large slot in receptacle. Plug in, then twist clockwise until it is
fully locked in place (Figure 1).
C. Confirm the fixture dims during the first 60 seconds. When
the LightGrid Node is first plugged in, it will turn the luminaire
ON and will then dim the luminaire. Before leaving the pole,
you must visually confirm that you see the brightness of the
luminaire drop, in order to confirm that dimming is working
properly. Note: Applies only to dimmable fixtures with an
ANSI 5 Pin or 7 Pin socket. Fixtures with a standard 3 Pin
socket will not be dimmable.
D Orient the LightGrid Node towards North: Lift up on the
controller, which will also lift the receptacle with it. While
lifting, rotate the controller and socket until the word
"NORTH->" on the top of the controller is directed toward
true North. Then lower the assembly back into place
(Figure 2).
E. Make sure red and yellow indicator LEDs are blinking. This
confirms the LightGrid Node is looking for a network to join.
The LEDs are located on the vertical side of the housing

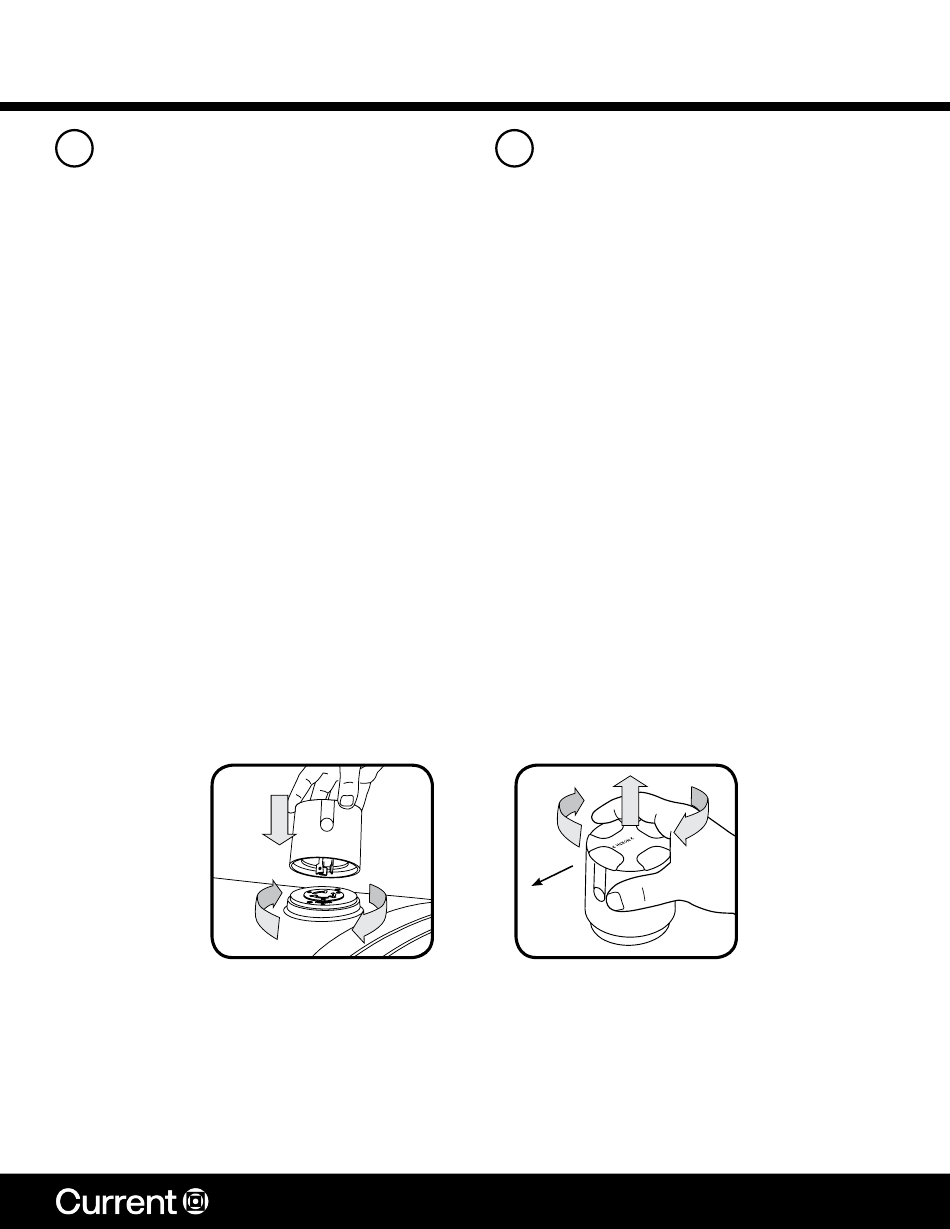

Figure 1
Down (1) and Rotate (2)
(1)
(2)
Installation Guide | Manuel d'installation
2.b
Installation des Nœuds ELWC Cellulaires
A. Dans le cas de l'installation d'un Nœud Cellulaire ELWC:
Avant d'installer les noeuds cellulaires, ceux-ci doivent être
scannés via l'application "LightGrid" et jointes à "l'organisation"
dans l'application. Aussi vérifiez que le réseau cellulaire est
disponible dans la zone où les noeuds sont installés.
B. Branchez le nœud : Orientez le nœud LightGrid de manière
que la lame large soit alignée avec la rainure large dans le
réceptacle. Branchez et ensuite tournez dans le sens horaire
jusqu'à ce qu'il soit bien verrouillé en position (Figure 1)
C. Confirmez que le luminaire est en gradation durant les
premières 60 secondes. Lorsque le nœud LightGrid est
connecté pour la première fois, il va allumer (ON) le luminaire
et le mettre en gradation. Avant de quitter le poteau, vous
devez confirmer visuellement que vous voyez la brillance du
luminaire diminuer pour confirmer que le système de gradation
fonctionne correctement. Remarque : Ceci ne s'applique
qu'aux luminaires offrant la gradation et munis d'un réceptace
ANSI comprenant 5 ou 7 contacts. Les luminaires munis d'un
réceptacle n'ayant que 3 contacts n'offrent pas la gradation.
D. Orientez le contrôleur vers le Nord : Soulevez le nœud
LightGrid, ce qui va également soulever le réceptacle avec lui.
Lorsqu'il est soulevé, faites pivoter le noeud et la prise jusqu'à
ce que le mot "NORTH->" situé sur la partie supérieure du
noeud soit orienté vers le nord géographique. Abaissez alors
l'ensemble de retour en place (Figure 2).
E. Assurez-vous que les indicateurs DEL rouge et jaune
clignotent. Ceci confirme que le nœud recherche un réseau
à joindre. Les DEL sont situées sur la face verticale du boîtie.
North
Figure 2
Page 3 of 4
