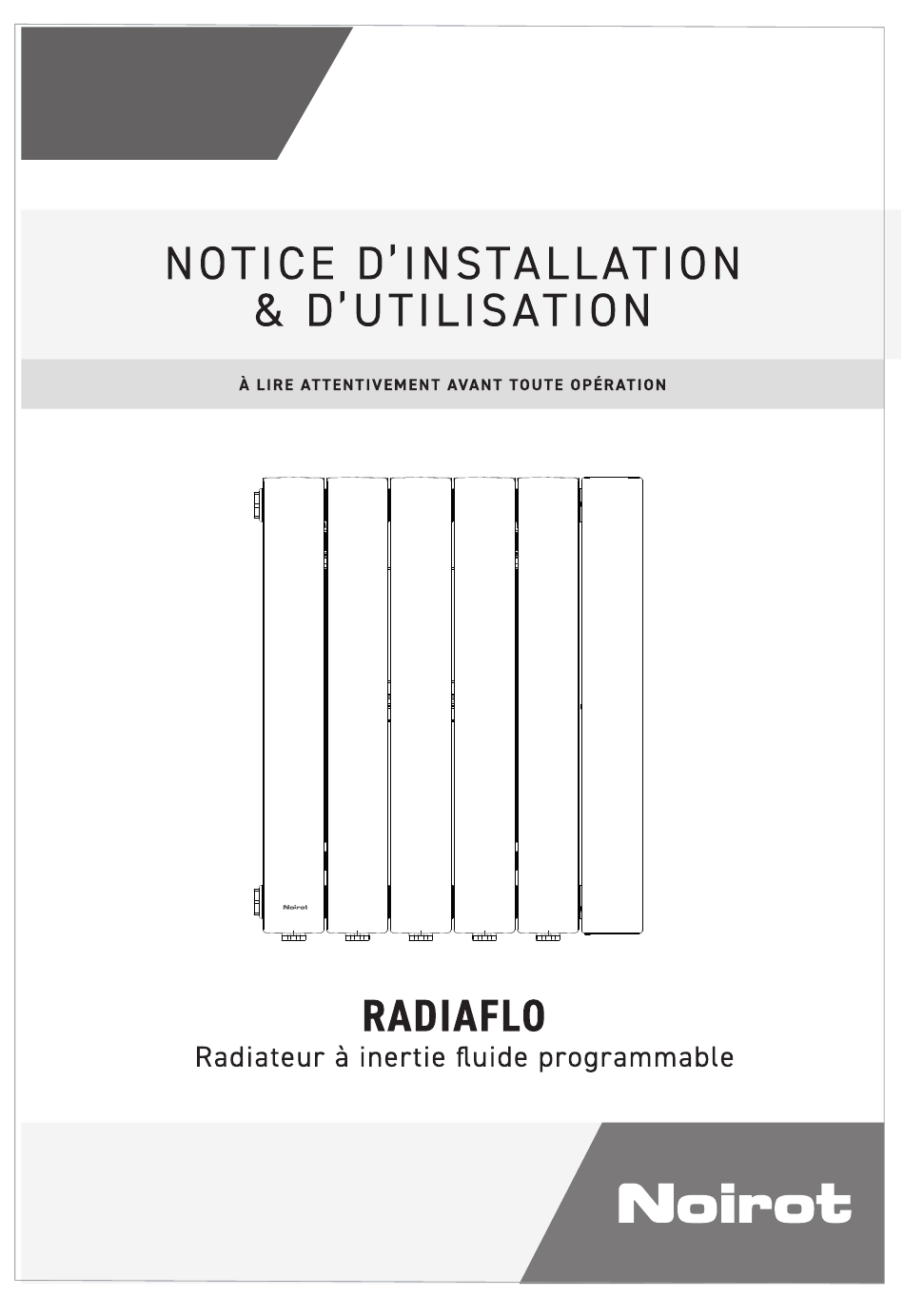

- Page 1 S E RV I C E C L I E N T : service-client@noirot.fr n o iro t. f r Référence notice : 421AA6135 B00...
- Page 2 24 AVANT PROPOS : - Vous venez d’acquérir ce radiateur à inertie fluide durable Radiaflo de Noirot et nous vous remercions de ce choix, témoignant ainsi de votre confiance. - Cet appareil a été étudié, conçu et réalisé avec soin pour vous donner entière satisfaction.
- Page 3 - Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l’ap- pareil, et ni réaliser l’entretien de l’utilisateur. MISE EN GARDE : - Si l’appareil est recouvert, il y a risque de sur- chauffe.
-
Page 4: Ne Pas S'asseoir Sur L'appareil De Chauffage
- Pour garantir votre sécuri- Fig. B té, assurez vous que l’appa- Hors Volume reil est en parfait état avant toute utilisation. - Ne pas installer ou mettre Volume 2 sous tension l’appareil Volume 1 ayant subi un choc ou pré- sentant des dommages vi- Volume 0 sibles tels que notamment... - Page 5 Coordonnées voir étiquette signalétique du produit Référence(s) du modèle : Radiaflo Type d’appareil : Radiateur à inertie fluide programmable Puissance thermique 1000W 1500W 2000W DCS1063FDFS DCS1065FDFS DCS1067FDFS Élement Symbole Valeur Puissance thermique nominale 1,000 1,500 2,000 Puissance thermique minimale (indicative)
-
Page 6: Installation Et Fixation
INSTALLATION ET FIXATION Référence Puissance A(mm) B(mm) C(mm) Poids(kg) OPTIFLO NOIROT 1000W DCS1063FDFS Référence N212113 N212115 N212117 1500W DCS1065FDFS Puissance 1000W 1500W 2000W (mm) 2000W 22.5 DCS1067FDFS (mm) (mm) Poids (kg) 22.5 GALIA CONCORDE Référence C207113 C207115 C207117 Puissance 1000W... - Page 7 Positionner le dosseret en agissant contre le mur, en s’assurant de l’orienter dans le bon sens, pattes inférieures posées au sol, et tracer les trous. Placer les trous du bas du dosseret au niveau des traces précédemment repérées sur le mur. Pointez les trous des pattes supérieures. Percez les 4 trous aux diamètres appropriés aux chevilles et vis.
-
Page 8: Raccordement Electrique
1 - RACCORDEMENT ELECTRIQUE Veuillez lire attentivement les règles de sécurité avant le raccordement de l’appareil. - L’installation électrique doit être conforme aux normes en vigueur dans le pays d’installation (NFC 15-100 pour la France). - L’appareil doit être raccordé sur un réseau électrique 230V 50Hz, par l’intermédiaire d’une boîte de raccordement. -
Page 9: Demarrage Rapide
DEMARRAGE RAPIDE - Mise en marche / Arrêt chauffage de l’appareil Appuyer sur pour mettre l’appareil en marche ou pour l’arrêt chauffage de votre appareil. - Réglage de la température souhaitée Pour ajuster la température souhaitée, appuyer sur - Sélection du mode de fonctionnement VOUS APPUYER UTILISER LA... -
Page 10: Mode Confort / Réglage De La Température De Confort
2 - COMMENT UTILISER VOTRE APPAREIL Indicateur Témoin de chauffe comportemental Programme - prédéfini (P1/P2/P3) - à personnaliser (P4/P5/P6) Réintialisation température idéale Sélection des Modes de Fonction fonctionnement «Fenêtre ouverte» Touche de mise en Marche Appuyer sur les 2 touches pour : / Arrêt Chauffage - Réalisation de la programmation. -
Page 11: Le Sélecteur De Mode
2.3 - Le sélecteur de MODE : Effectuer des appuis successifs sur Mode Le sélecteur de mode vous permet de sélectionner 5 fonctions. VOUS APPUYER UTILISER L’ECRAN SOUHAITEZ LA FONCTION AFFICHE Maintenir la pièce à la température CONFORT Mode Confort. Maintenir la pièce Mode à... -
Page 12: Verrouillage Parental
du Lundi au Le week e Mode 5h à 9 Mode Le week e 5h à 9h 0h 2 4 0h 2 4 0h 2 4 0h 2 4 ORDRES ENVOYES L’ECRAN RESULTAT Indicateur de Mode PAR LE FIL PILOTE Mode AFFICHE OBTENU... -
Page 13: Affichage De L'heure
5h à AUTO AUTO 0h 2 4 Mode Le week 2.6 - Affichage de l’heure : AUTO AUTO Appuyer brièvement sur les touches Indicateur de Prog 0h 2 4 Le week Mode consommation pour afficher l’heure en cours. Mode Indicateur de AUTO AUTO 2.7 - Réglage de l’horloge et du jour :... -
Page 14: Les Fonctions Économiques
2.8 - Les fonctions économiques : 2.8.1- Mode Economique « ECO » : Appuyer successivement sur jusqu'à ce que le Mode mode Economique «ECO» s’affiche. Mode Pour visualiser la consigne ECO, appuyer brièvement sur Pour modifier la température de consigne ECO : Appuyer sur 3s jusqu’à... -
Page 15: Température Idéale
2.8.4 - L’indicateur comportemental : indicateur de Indicateur de consommation consommation Cet indicateur permet d’optimiser le réglage de la température de confort. En fonction de sa position, le curseur sensibilise l’utilisateur sur le caractère économe ou non du réglage. Si le curseur se trouve au niveau du symbole vert, la température réglée est inférieure ou égale à... - Page 16 0h 2 4 10 12 14 16 18 20 22 24 2.8.7 -Mode de Fonctionnement : «La Le week end Mode programmation prédéfinie P1/P2/P3 ou à 5h à 23h Mode Le week end Prog personnaliser P4/P5/P6» 5h à 23h 0h 2 4 10 12 14 16 18 20 22 24 Le week end Mode...
- Page 17 Si aucune action sur les touches pendant 15 secondes, l’afficheur revient à sa position initiale soit 19.0°C. MODE DE FONCTIONNEMENT « PROGRAMMATION A PERSONNALISER » P4/P5/P6 : Ce mode permet le fonctionnement automatique journalier de votre appareil de chauffage soit en consigne Confort, soit en consigne Eco.
- Page 18 COMMENT ÉTABLIR LE PROGRAMME A PERSONNALISER ? EXEMPLE - P4 Prenons l’exemple pour le LUNDI «LU : P4 » , nous souhaitons avoir la température de consigne Confort sous 3 plages horaires différentes : le matin de 6h à 9h, le midi de 11h à 14h et le soir de 18h à...
-
Page 19: Mise En Harmonie Des Affichages (Thermostat/Thermomètre)
A la fin de votre programmation personnalisée, si celle-ci (P1 ou P2 ou ... ou P6) ne s’affiche pas sur l’écran, faire défiler les modes de fonctionnement grâce à la touche Mode . Si Auto s’affiche sur l’écran, à cette étape, faire un appui de 3s sur la touche Mode 2.9 - Mise en harmonie des affichages (Thermostat/Thermomètre) :... - Page 20 UTILISATION DU MODE 6 ORDRES PAR FIL PILOTE. Si votre installation est gérée par un gestionnaire du type Tempo d’EDF, les abais- sements de Conf.-1 ou Conf.-2 se feront sur ordre de cette centrale, selon la période tarifaire. Les 6 ordres sont Conf., Eco., Conf.-1, Conf.-2, Hors-Gel, et Arrêt chauffage (voir tableau - voir chapitre raccordement).
-
Page 21: Aide Aux Diagnostics
3 - AIDE AUX DIAGNOSTICS NATURE VERIFICATION ACTION S’assurer que l'écran digital Appuyer sur est actif. Appuyer successivement sur jusqu’à Mode ce que la position Confort s’affiche. Si l'écran digital n'est toujours S’assurer que les disjoncteurs pas allumé. d’installation sont enclenchés et appuyer S'assurer d'être en mode Appuyer successivement sur jusqu’à... -
Page 22: Conseils / Entretien
4 - CONSEILS - ENTRETIEN - Pour conserver les performances de l’appareil, il est nécessaire d’effectuer ré- gulièrement un dépoussiérage de l’intérieur de celui-ci en passant l’aspirateur sur les entrées et sorties d’air. - Utilisez de préférence des produits nettoyants universels à base d’agents ten- sio-actifs (savon, ...) et un chiffon type microfibre. -
Page 23: Identification De Votre Appareil
6 - IDENTIFICATION DE VOTRE APPAREIL IMPORTANT : LES CARACTÉRISTIQUES DE L’APPAREIL SONT INDIQUÉES SUR L’ÉTIQUETTE SIGNALÉTIQUE. L’apposition de cette marque par le fabricant garantit que l’appareil respecte les directives communautaires européennes de sécurité (directive basse tension- DBT) de compatibilité électromagnétique (CEM), et de limitation de substances dangereuses (ROHS) et d’éco- conception applicable aux produits liés à... -
Page 24: La Garantie Commerciale Est Valable Uniquement En France
GARANTIE Document à conserver par l’utilisateur et à présenter en cas de réclamation. Le présent document doit être conservé par l’utilisateur et présenté en cas de demande de prise en charge au titre de la garantie. GARANTIE Commerciale - Les produits bénéficient d’une garantie commerciale de 3 ans à... - Page 25 BON DE GARANTIE BON DE GARANTIE Référence d’appa- Référence d’appareil : Référence d’appareil : reil..................Semaine de fabrication : Semaine de fabrication : Nom et adrese de l’utilisateur : Semaine de fabrica- Nom et adrese de l’utilisateur : tion................CACHET DU VENDEUR CACHET DU VENDEUR...
- Page 26 NOTES ........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
- Page 27 NOTES ........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
- Page 28 S E RV I C E C L I E N T : SERVICE CLIENT : +33 (0)9 78 45 10 23 service-client@noirot.fr service-consommateur@noirot.fr noirot.f r...
