FAAC XTO2 Manuel D'instructions
Table des Matières
Liens rapides
Table des Matières
Sommaire des Matières pour FAAC XTO2

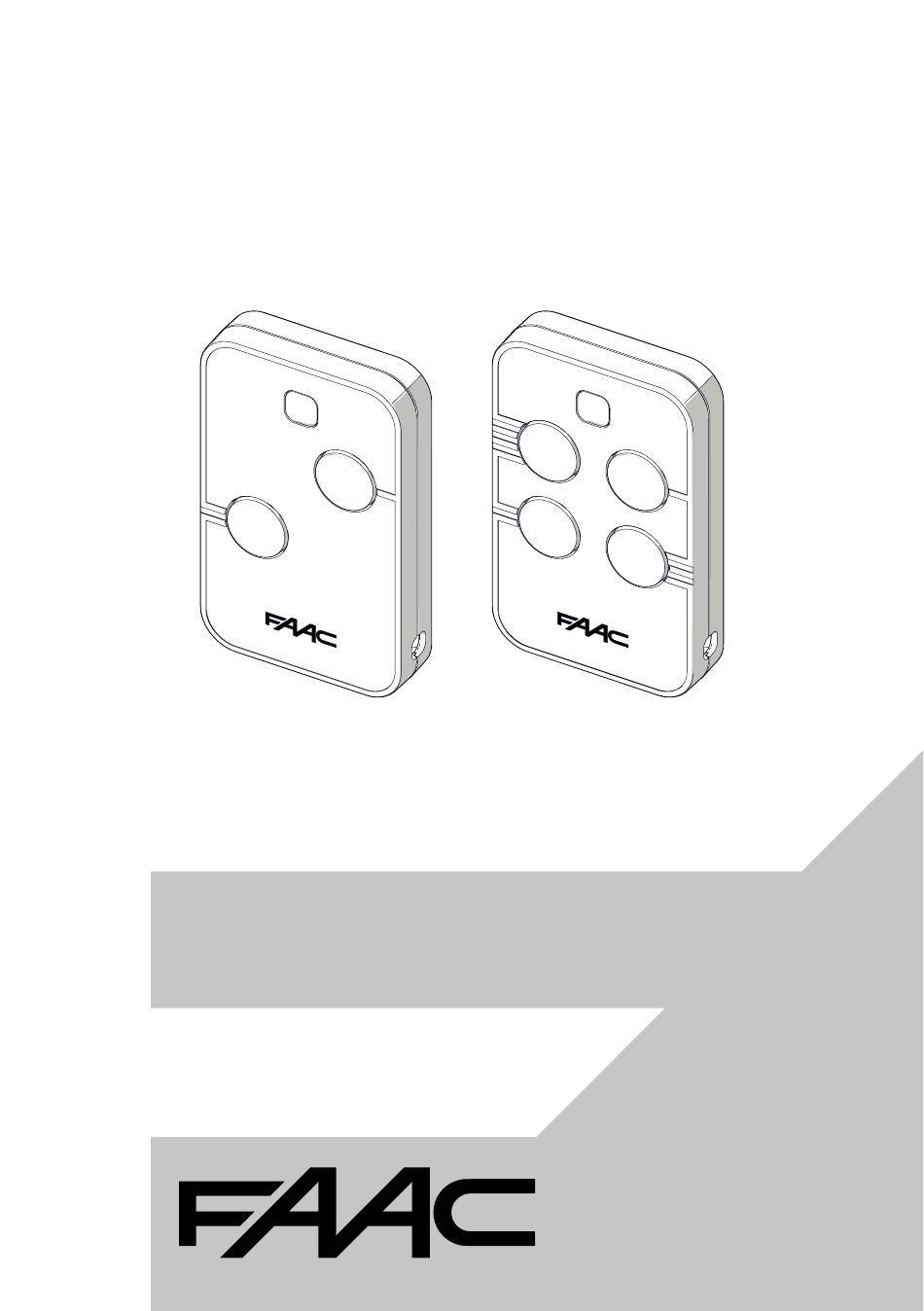

- Page 1 XTO2-XTO4...
-
Page 2: Table Des Matières
SOMMAIRE 1. INTRODUCTION AU MANUEL D'INSTRUCTIONS ..........3 1.1 SIGNIFICATION DES SYMBOLES UTILISÉS ........................3 2. INFORMATIONS SUR LE PRODUIT ................4 2.1 CARACTÉRISTIQUES TECHNIQUES ..........................4 2.1.1. Modèles disponibles ..............................4 2.1.2. Données techniques ..............................4 2.2 IDENTIFICATION DU PRODUIT ............................5 2.3 RECONNAÎTRE LE PROTOCOLE DE CODIFICATION .................... -
Page 3: Introduction Au Manuel D'instructions
1. INTRODUCTION AU MANUEL D'INSTRUCTIONS Les images de la carte du récepteur sont fournies à titre d'illustration et ne représentent pas un modèle ou un récepteur spécifique. Pour des informations détaillées, veuillez consulter le manuel de la carte installée. 1.1 SIGNIFICATION DES SYMBOLES UTILISÉS ATTENTION - Signale une note importante. -
Page 4: Informations Sur Le Produit
2.1 CARACTÉRISTIQUES TECHNIQUES L'émetteur XTO est disponible en quatre modèles qui diffèrent par la fréquence et le nombre de canaux : les modèles XTO2 offrent deux canaux, tandis que les modèles XTO4 en offrent quatre (chaque canal est associé à un bouton spécifique). -
Page 5: Identification Du Produit
2.2 IDENTIFICATION DU PRODUIT XTO2 868 XTO2 433 XTO4 868 XTO4 433 Fig.1 Description logo gris : 433 MHz logo blanc : 868 MHz Bouton P1 Bouton P2 Bouton P3 Bouton P4 532500web - RevA... -
Page 6: Reconnaître Le Protocole De Codification
2.3 RECONNAÎTRE LE PROTOCOLE DE CODIFICATION Chaque bouton de l'émetteur XTO peut être programmé avec un protocole de codage différent, pour identifier le protocole, faire référence à la procédure suivante. Rouge 1 clignotement, puis lumière fixe SLH avec fonction Rouge fixe LOCK activé... -
Page 7: Procédures Pour Émetteur Xto Avec Codage Slh
3. PROCÉDURES POUR ÉMETTEUR XTO AVEC CODAGE 3.1 MÉMORISER LE PREMIER XTO AVEC LE CODAGE SLH 20 s » = 1 s Se référer aux instructions de la carte ou du récepteur pour activer le mode d'apprentissage sur le récepteur, en suivant attentivement les instructions fournies. Dans un intervalle de 20 secondes, appuyer simultanément sur P1 et P2. -
Page 8: Apprendre De L'émetteur Slh Déjà Mémorisé
3.2 APPRENDRE DE L'ÉMETTEUR SLH DÉJÀ MÉMORISÉ L'auto-apprentissage n'a lieu que si l'émetteur n'est pas bloqué. Pour déterminer l'état, consulter le paragraphe : § 2.2 Identification du produit. Alternative La procédure est également valable avec un émetteur XT SLH déjà mémorisé, auquel cas la LED sera bleue. -
Page 9: Activer La Fonction Lock Sur Xto Slh
3.3 ACTIVER LA FONCTION LOCK SUR XTO SLH XTO avec la fonction lock activée ne peut pas effectuer la mémorisation dans le récepteur, ni transmettre son code à un autre émetteur. Pour désactiver la fonction lock, il faut restaurer les paramètres d'usine (voir §... -
Page 10: Restaurer Un Canal Rc/Sl/Ds En Slh
3.4 RESTAURER UN CANAL RC/SL/DS EN SLH » » = 2 s = 2 s XTO RC/SL/DS XTO RC/SL/DS XTO SLH Appuyer simultanément sur les boutons P1 et P2 pendant 2 secondes, puis relâcher. La LED commence à clignoter lentement (la couleur varie en fonction du type de codage). -
Page 11: Procédures Pour Émetteur Xto Avec Codage Rc
4. PROCÉDURES POUR ÉMETTEUR XTO AVEC CODAGE RC 4.1 TRANSFORMER UN CANAL AVEC CODAGE SLH EN RC (SEULEMENT 433) Les émetteurs XTO d'usine utilisent le codage SLH sur tous les canaux. Pour pouvoir fonctionner avec des appareils exigeant le codage RC, il est nécessaire de convertir les canaux dans ce codage avant de passer aux opérations de mémorisation. -
Page 12: Mémorisation Sur Récepteur
4.2 MÉMORISATION SUR RÉCEPTEUR 20 s > 30 cm Premier XTO RC 20 s » = 2 s > 30 cm » = 3 s Nouveaux XTO RC » = 20 s Se référer aux instructions de la carte ou du récepteur pour activer le mode d'apprentissage sur le récepteur, en suivant attentivement les instructions fournies. -
Page 13: Ajouter Des Nouveaux Xto Rc Sans Accéder À La Carte
4.3 AJOUTER DES NOUVEAUX XTO RC SANS ACCÉDER À LA CARTE Les émetteurs avec au moins un canal en mode RC peuvent activer la procédure d'apprentissage à partir d'un émetteur déjà mémorisé sans accéder à la carte. > 30 cm »... -
Page 14: Procédures Pour Émetteur Xto Avec Codage Sl
5. PROCÉDURES POUR ÉMETTEUR XTO AVEC CODAGE 5.1 APPRENDRE DE L'ÉMETTEUR SL DÉJÀ MÉMORISÉ XTO SL mémorisé et non Nouveau XTO bloqué ≤ 5 cm Alternative La procédure est également valable avec un émetteur XT SL déjà mémorisé, auquel cas la LED sera bleue. -
Page 15: Activer La Fonction Lock Sur Xto Sl
5.2 ACTIVER LA FONCTION LOCK SUR XTO SL Un XTO avec la fonction lock activée ne peut pas effectuer la mémorisation dans le récepteur, ni transmettre son code à un autre émetteur. Pour débloquer l'émetteur, il faut restaurer les paramètres d'usine. Pour effectuer la restauration, suivre les instructions du paragraphe §... -
Page 16: Procédures Pour L'émetteur Xto Avec Codage Ds
6. PROCÉDURES POUR L’ÉMETTEUR XTO AVEC CODAGE DS 6.1 APPRENDRE DE L'ÉMETTEUR DS DÉJÀ MÉMORISÉ XTO DS mémorisé Nouveau XTO ≤ 5 cm Alternative La procédure est également valable avec un émetteur TM DS déjà mémorisé. Rapprocher du devant les émetteurs, appuyer sur le bouton déjà mémorisé et le maintenir enfoncé. -
Page 17: Entretien
7. ENTRETIEN 7.1 RESTAURATION DES PARAMÈTRES D'USINE (OPÉRATION IRRÉVERSIBLE) ATTENTION : la restauration ramène l'émetteur à l'état d'usine et le désactive sur les installations déjà configurées. » » = 2 s = 2 s Appuyer simultanément sur les boutons P1 et P2 pendant 2 secondes. La LED rouge commence à... -
Page 18: Remplacer La Batterie
Si la batterie à bouton est avalée, elle peut provoquer de graves brûlures internes en seulement 2 heures et entraîner la mort. Fig.14 À DÉPOSER À DÉPOSER FAAC S.p.A. Soc. Unipersonale EN MAGASIN EN DÉCHÈTERIE Cet appareil Via Calari, 10 - 40069 Zola Predosa BOLOGNA - ITALY se recycle Tel.
