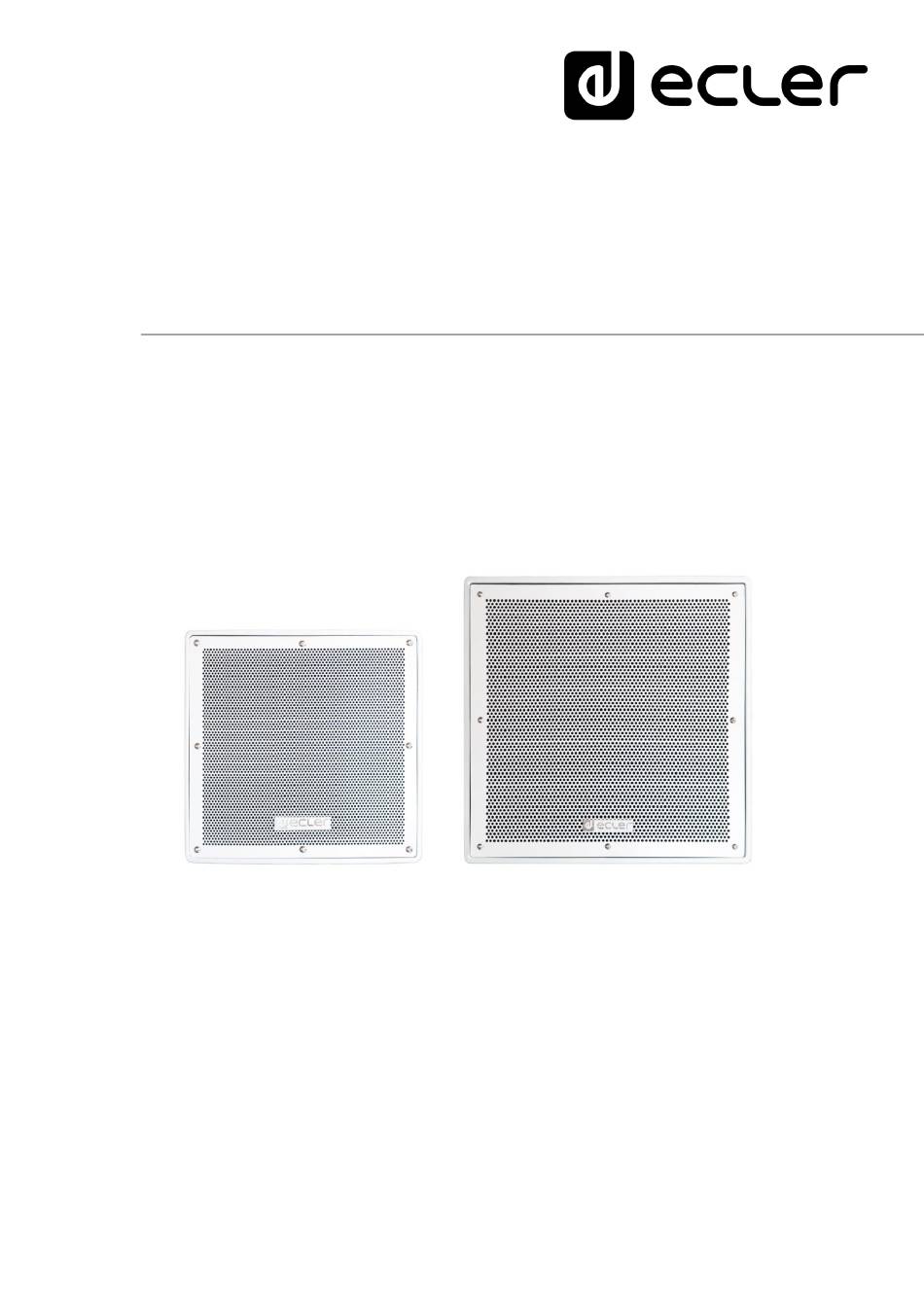

- Page 1 / eCMP12 ENCEINTES ET HAUT-PARLEURS SPÉCIALISÉS Projecteurs musicaux MODE D'EMPLOI 50-0363-0106 eCMP8 / eCMP12...
- Page 2 SOMMAIRE REMARQUE IMPORTANTE ....................3 INSTRUCTIONS DE SÉCURITÉ IMPORTANTES .............. 3 REMARQUE IMPORTANTE ....................5 INTRODUCTION ........................5 CARACTÉRISTIQUES PRINCIPALES ................. 6 CONNEXION DES CÂBLES ....................7 EMPLACEMENT ET MONTAGE ................... 8 CARACTÉRISTIQUES TECHNIQUES .................. 9 CONTENU DE L'EMBALLAGE .................... 10...
- Page 3 1. REMARQUE IMPORTANTE Le symbole d'éclair à tête de flèche dans un triangle équilatéral sert à prévenir l'utilisateur de la présence dans l'enceinte du produit d'une « tension dangereuse » non isolée d'une grandeur suffisante pour constituer un risque d'électrocution pour les personnes. Le point d'exclamation dans un triangle équilatéral sert à...
- Page 4 9. Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre. Une fiche polarisée a deux broches, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième broche pour la mise à la terre. La broche plus large ou la troisième broche servent à...
- Page 5 4. INTRODUCTION L'eCMP8 est un projecteur musical à haut rendement de format compact. Il possède un transducteur pour basses fréquences de 8" (20,3 cm) et un transducteur coaxial pour hautes fréquences de 1,4" (35 mm) donnant une puissance de 150 W sous 8 Ω. Il intègre également un transformateur de ligne 70/100 V avec des réglages de puissance...
- Page 6 5. CARACTÉRISTIQUES PRINCIPALES eCMP8 : • Projecteur musical à 2 voies, résistant à l'eau • 150 W RMS sous 8 Ω • Choix de puissance en 100 V : 37,5/75/150 W/OFF et 8 Ω • Choix de puissance en 70 V : 18,75/37,5/75 W/OFF et 8 Ω...
- Page 7 1. Choix de puissance respectifs pour l’eCMP8 et l’eCMP12 La connexion à basse impédance permet de faire fonctionner les haut-parleurs dans ces conditions, avec une puissance maximale de 150 W pour l'eCMP8 et de 300 W pour l'eCMP12. Dans cette configuration, vous devez tenir compte des limitations de l'amplificateur si vous connectez plusieurs haut-parleurs à...
- Page 8 7. EMPLACEMENT ET MONTAGE Les règles générales suivantes doivent être respectées : • Installez toujours l’unité sur des surfaces fermes et solides. • Assurez-vous que la surface sur laquelle le haut-parleur doit être installé peut supporter son poids. • eCOMP8 : la profondeur du haut-parleur est de 280 mm. Notez qu’avec le support de montage, la profondeur totale est de 334 mm.
- Page 9 8. CARACTÉRISTIQUES TECHNIQUES eCMP8 System Effective frequency range 87 Hz-20 kHz Coverage angle 135°x135° (HxV) Power handling 150 W RMS / 600 W Peak Sensitivity 97dB (1W/1m) Maximum SPL 119 dB continuous / 125 dB peak Power options 100V: 150W / 75W / 37,5W / OFF and 8Ω...
- Page 10 Measured on-axis, far field and referenced to 1 meter by inverse square law. Average from 100 Hz to 10 kHz. Calculated from sensitivity and power handling specifications, exclusive of power compression 9. CONTENU DE L'EMBALLAGE • eCMP8 / eCMP12 • Support de montage, capot de protection pour les connexions, et vis • Guide de prise en main...
- Page 11 Pour des questions techniques, contactez votre fournisseur, distributeur ou remplissez le formulaire de contact sur notre site Internet, dans Support / Technical requests. Motors, 166‐168 08038 Barcelone ‐ Espagne ‐ (+34) 932238403 | information@ecler.com www.ecler.com...
