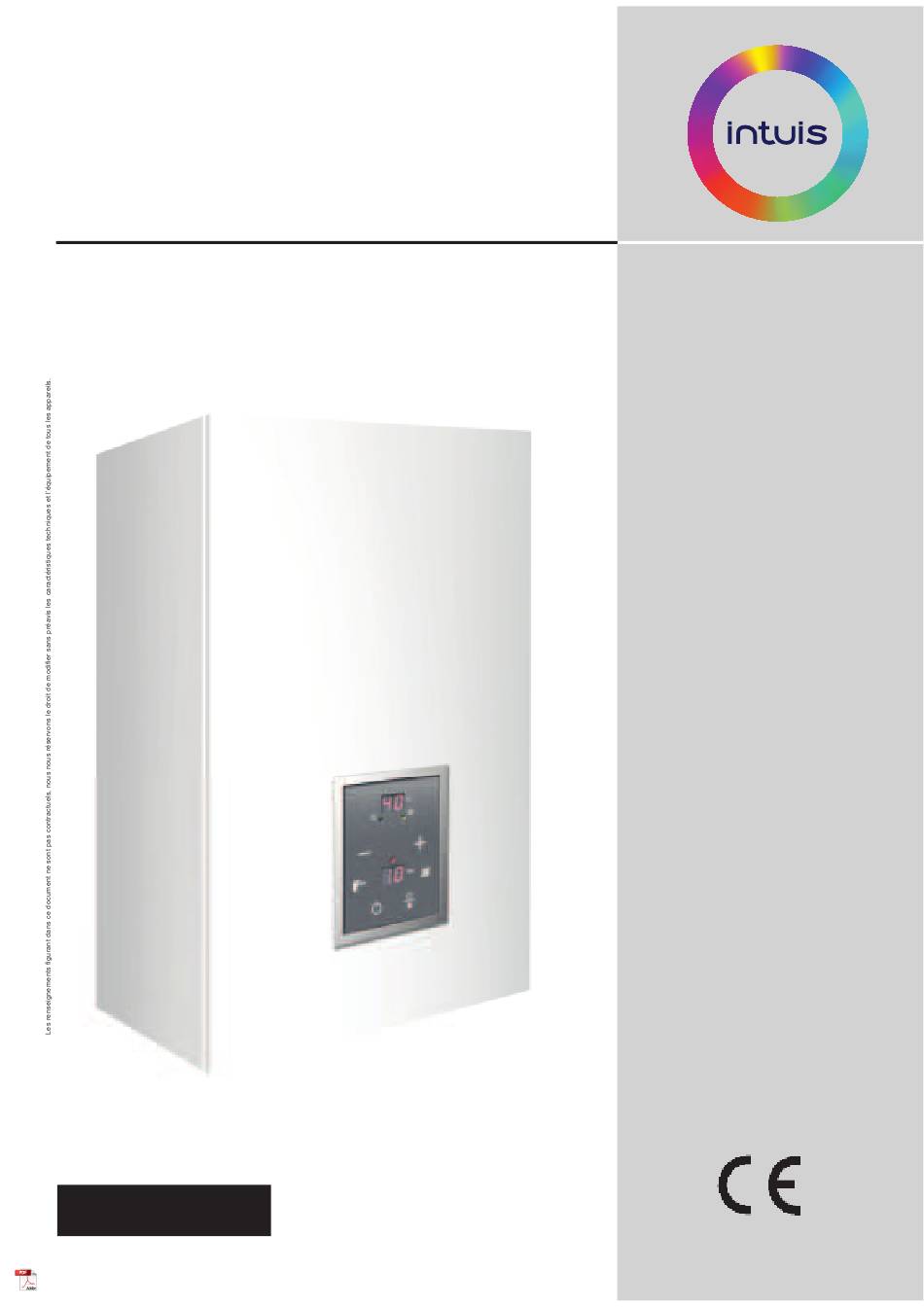

GIALIX MT
Chaudière murale électrique - BC
•Régulation électronique
•1 circuit chauff age en fonction de la température extérieure
•1 circuit eau chaude sanitaire
Notice technique d'installation
Réf. Notice :1898677
N° édition 23.02
Gialix 6 MT -230 V-
Réf.132632
Gialix 12 MT -230 V-
Réf.132631
-------------------------------------
Gialix 6 MT Confort +-230 V-
Réf.132634
Gialix 12 MT Confort + -230 V-
Réf.132633
-------------------------------------
Gialix 12 MT -400 V-
Réf.132636
Gialix 16 MT -400 V-
Réf.132637
-------------------------------------
Gialix 12 MT Confort + -400 V-
Réf.132638
Gialix 16 MT Confort + -400 V-
Réf.132639
Fabrication
française
Publicité
Manuels Connexes pour Intuis GIALIX MT Serie
Sommaire des Matières pour Intuis GIALIX MT Serie
- Page 1 GIALIX MT Chaudière murale électrique - BC •Régulation électronique •1 circuit chauff age en fonction de la température extérieure •1 circuit eau chaude sanitaire Notice technique d’installation Gialix 6 MT -230 V- Réf.132632 Gialix 12 MT -230 V- Réf.132631 ------------------------------------- Gialix 6 MT Confort +-230 V- Réf.132634 Gialix 12 MT Confort + -230 V-...
- Page 2 SOMMAIRE 1 - A LIRE IMMÉDIATEMENT ....... 4 3.4.3 - Mise en place de la chaudière ................12 3.4.3.1 - Démontage de la façade avant ............12 1.1 - Sécurité ....................4 3.4.3.2 - Pose murale ....................12 1.2 - Remarques importantes ..............4 3.5 - Raccordements hydrauliques ............13 2 - PRÉSENTATION ..........
- Page 3 4 - UTILISATEUR ..........31 3.6.7 - Abaissement de la puissance de la chaudière par décâblage des thermoplongeurs ....................22 4.1 - Régulation électronique 2 circuits ..........31 3.6.7.1 - Gialix 6 MT -230 V mono- ..............22 4.1.1 - Fonctions générales de la régulation électronique ........31 3.6.7.2 - Gialix 12 MT -230 V mono- ..............22 4.1.2 - Description tableau de commande ..............31 3.6.7.3 - Gialix 12 MT -400 V tri- ................22...
- Page 4 Règles et réglementations nationales 1 A LIRE (directives, lois, normes) IMMÉDIATEMENT Lors de l’installation et de la mise en fonctionnement de l’appareil, les arrêtés, directives, règles techniques, normes et dispositions doivent Conservation des documents être respectés dans leur version actuellement La présente notice technique d’installation fait en vigueur.
- Page 5 2 PRÉSENTATION 2.1 - Réglages à e ectuer pour une application basse température (circuit plancher chau ant seul) La chaudière électrique est livrée pour un fonctionnement haute température 22 à 80 °C avec limitation haute de la température de Gialix 12 MT et 16 MT départ à...
- Page 6 2.3 - Caractéristiques techniques 2.4 - Tableau de commande Gialix Gialix Gialix Gialix 6 MT 12 MT 12 MT 16 MT Désignation Unité 230 V 230 V 400 V 400 V mono mono Puissance Nombre d'étages de puissance Touche Fonction Ajustement 5,3 ;...
- Page 7 2.5 - Description de la chaudière 2.5.1 - Gialix 6 MT 2.5.2 - Gialix 12 MT et 16 MT Porte électrique fermée Porte électrique fermée Porte électrique ouverte Porte électrique ouverte GIALIX MT BC NOTICE INSTALLATEUR...
- Page 8 3 INSTALLATION 3.1 - Schémas de principe hydraulique La chaudière électrique Gialix est conçue pour travailler en direct sur un circuit radiateur (Aquastat de sécurité à 100°C et Température Chaudière Maximum -TCMA en paramètre n° - à 80°C). Pour l’adaptation à un circuit plancher basse température: voir § «Réglage à eff ectuer pour une application basse température» et § «Paramétrage du régulateur») 3.1.1 - Circuit de chauff age direct 3.1.1.1 - Gialix 6 MT...
- Page 9 3.1.2 - 1 Circuit de chauff age direct + 1 Circuit ECS 3.1.2.1 - Gialix 6 MT : Circulateur 3 vitesses : Circulateur de bouclage ECS SExt : Sonde extérieure : Eau Chaude Sanitaire : Vase d’expansion : Départ chauff age : Eau Froide Sanitaire : Limiteur de température plancher à...
- Page 10 Gialix 12 MT et 16 MT 3.2 - Recommandations d’installation Hauteur statique 12,5 de l'installation Disconnecteur NF Pression de pre-gonflage 0,25 0,75 1,25 La présence sur l’installation d’une fonction de disconnexion de (bar) type CB, est requise par les articles 16.7 et 16.8 du Règlement Volume d'eau maximum Sanitaire Départemental Type.
- Page 11 3.3.2 - Traitement du circuit de chauff age 3.4 - Mise en place de la chaudière 3.4.1 - Encombrements Les installations de chauff age central doivent être Raccordements hydrauliques nettoyées afi n d’ é liminer les débris (cuivre, fi lasse, ux de brasage) liés à...
- Page 12 3.4.1.2 - Gialix 12 MT et 16 MT 3.4.2 - Emplacement Gialix La chaudière murale doit être fi xée verticalement au mur sur un support résistant au moyen de deux tire-fonds ∅8 en partie supérieure et bloquée par un tire-fond ∅6 en partie inférieure.
- Page 13 3.5.2 - Gialix 12 MT et 16 MT 3.5 - Raccordements hydrauliques Le départ (D) et retour (R) chauffage se raccordent en partie 3.5.1 - Gialix 6 MT supérieure de la cuve : Le départ (D) chauff age se raccorde en partie supérieure de la cuve. Le retour (R) chauff age se raccorde en partie inférieure de la cuve.
- Page 14 Exemple de détermination selon la norme C15-100 : 3.6 - Raccordements électriques Température ambiante : ..20°C Nature du câble : ..... U1000 R02V Longueur : ......... < 15m Pendant le transport, les connexions Pose : .......... non jointive sur chemin de câble aéré électriques peuvent subir un desserrage Section MINIMALE accidentel.
- Page 15 3.6.2 - Borniers de raccordement électrique 3.6.3 - Raccordement des conducteurs en fonction de la tension d’alimentation L’entrée du câble d’alimentation de puissance et des câbles de commande s’eff ectue en partie basse. Voir § «Raccordement électrique» pour 3.6.2.1 - Gialix 6 MT dé...
- Page 16 3.6.4 - Schémas de principe du circuit de commande 3.6.4.1 - Gialix 6 MT -230 V mono- : Phase : Neutre : Fusible 4A taille 5 x : Carte électronique avec a cheur : Circulateur 3 vitesses : Thermostat d’ambiance AqECS : Aquastat ou ou SECS...
- Page 17 3.6.4.3 - Gialix 12 MT et 16 MT -400 V tri- L1 ; L2 ; L3 : Phases : Neutre : Fusible 4A taille 5 x 20 : Carte électronique avec a cheur : Circulateur 3 vitesses : Thermostat d’ambiance AqECS ou SECS : Aquastat ou sonde ECS SExt...
- Page 18 3.6.5 - Raccordement du circuit de commande 3.6.5.1 - Gialix 6 MT 1 - 2 : Thermostat d’ambiance (TA) 3 - 4 : Sonde extérieure 5 - 6 : Sonde Eau Chaude Sanitaire ou Aquastat ECS 7 - 8 : Délestage ou horloge (voir § «Paramétrage du régulateur») 9 - N : Circulateur chaudière 10 - N : Alimentation 230V de la vanne 3 voies directionnelle Eau Chaude Sanitaire...
- Page 19 3.6.6 - Schéma de câblage 3.6.6.1 - Gialix 6 MT -230 V mono- GIALIX MT BC NOTICE INSTALLATEUR...
- Page 20 3.6.6.2 - Gialix 12 MT -230 V mono- : En option pour les Gialix MT De série pour les Gialix MT Confort + Voir § «Paramétrage du régulateur» : Phase : Thermostat d’ambiance : Sonde Chaudière AQS2 : Aquastat de sécurité 100°C à réarmement manuel : Neutre AqECS...
- Page 21 3.6.6.3 - Gialix 12 MT et 16 MT -400 V tri- : En option pour les Gialix MT De série pour les Gialix MT Confort + Voir § «Paramétrage du régulateur» L1 ; L2 ; L3 : Phases AqECS : Aquastat V3V ECS : Vanne 3 voies directionnelle Eau T1 à...
- Page 22 3.6.7.3 - Gialix 12 MT -400 V tri- 3.6.7 - Abaissement de la puissance de la chaudière par décâblage des thermoplongeurs Pour permettre l’alimentation de la chaudière en fusibles de tailles réduites (voir § «Paramétrage du régulateur» pour le réglage du paramètre 22) il est obligatoire d’abaisser défi nitivement la puissance de la chaudière, par décâblage des thermoplongeurs comme indiqué...
- Page 23 3.7 - Mise en service 3.7.1 - Remplissage de l’installation 3.7.2 - Paramétrage du régulateur • Procéder au remplissage de la chaudière • Veillez, à l’installation, à assurer effi cacement la purge aux points Fonction destinée à l’installateur hauts de l’installation hydraulique. •Appuyer sur (3 sec) pour passer en mode de programmation pendant 4 minutes :...
- Page 24 3.7.2.1 - Liste des paramètres Valeurs Condition n° Valeurs Définition sortie d'accès paramètre possibles usine Température de consigne chaudière maximum à °C °C (TCMA) Température de consigne chaudière minimum °C à TCMA °C (TCMI) Présence thermostat (sans = ; thermostat = ) Asservissement pompe chauffage au contrôle d'ambiance (non = ;...
- Page 25 3.7.2.2.3 - Gialix 12 MT -400 V tri- 3.7.2.2 - Réglage de la puissance maximum de la chaudière par programmation Puissance N° étage chaudière Pour permettre l’alimentation de la chaudière en câbles et en fusibles de tailles Puissance réduites (voir § «Emplacement»), il est obligatoire étage avec 4 kW 4 kW...
- Page 26 • En réglant le PAR.23 à 03 : le 1 étage est délesté lorsque le contact 3.7.3.1 - Application plancher chauff ant entrée horloge est ouvert (bornes 20 - 21 pour les Gialix 6 et 12 MT mono et bornes 7 - 8 pour les Gialix 12 et 16 MT tri). La chaudière est livrée d’usine avec un aquastat de sécurité...
- Page 27 3.8.2 - Défaut de fonctionnement 3.8 - Maintenance et dépannage Le défaut de fonctionnement des sondes de températures ou du capteur de pression est signalé par le clignotement des affi cheurs. REMARQUE IMPORTANTE Mode de fonctionnement Pour éviter le blocage dé nitif du Afficheur haut Défauts de la chaudière...
- Page 28 3.8.3 - Dépannage Panne Cause Remède • Vous êtes en application PLANCHER CHAUFFANT - Vérifi er le paramétrage de la chaudière (voir § «Paramétrage du régulateur») - Vérifi er la circulation d’eau dans la chaudière . Ouvrir toutes les vannes • L’aquastat de surchauff e à 60°C .
- Page 29 3.8.4 - Sondes de température 3.8.4.1 - Sonde chaudière (SC) 3.8.4.2 - Sonde extérieure (SExt) Sonde ECS (SECS) Temp. Résistance Temp. Résistance Temp. Résistance Temp. Résistance °C °C (kOhms) (kOhms) °C (kOhms) °C (kOhms) 412 135 5 069 171 800 24 947 383 178 4 870...
- Page 30 3.9 - Pièces détachées Gialix Gialix Gialix Gialix Rep. Désignation 6 MT 12 MT 12 MT 16 MT mono mono Côté habillage B4485012 B4485012 B4485012 B4485012 Façade B4592063 B4592063 B4592063 B4592063 Tableau de commande B1759110 B1759110 B1759110 B1759110 Gialix 6 MT Circulateur UPM3 15-70 B4993978 B4993978...
- Page 31 4.1.2 - Description tableau de commande 4 UTILISATEUR REMARQUE IMPORTANTE Pour éviter le blocage défi nitif du circulateur et afi n de permettre son dégommage automatique toutes les 24h, laisser IMPÉRATIVEMENT LA CHAUDIÈRE SOUS TENSION (disjoncteur enclenché) lors d’une Touche Fonction période d’arrêt prolongé...
- Page 32 4.1.3 - Fonctionnement de la régulation 4.1.3.3.2 - Fonctionnement automatique électronique 2 circuits La température d’eau de chauff age est fonction de la 4.1.3.1 - Mise en marche température extérieure. Pour fonctionner en mode automatique, la chaudière Gialix doit être L’affi cheur haut inscrit qui indique que la chaudière est sous raccordée à...
- Page 33 4.1.4 - •Lecture des températures 4.1.3.4 - Fonctionnement manuel •Visualisation de l’état des aquastats ETE ou HIVER ou thermostats raccordés 4.1.3.4.1 - Fonctionnement ETE En fonctionnement normal la température de chaudière s’inscrit sur l’affi cheur haut. Appuyer sur la touche pendant 3 sec.
- Page 34 GIALIX MT BC NOTICE INSTALLATEUR...
- Page 35 5 GARANTIE 5.1.2 - Cas (non limitatifs) d’exclusion de la garantie La cuve est garantie contre les bris durant une période de vingt (20) ans 5.1.2.1 - Eau du circuit de chauff age (pour a fonte du corps de chauff e) et de trois (3) ans (pour l’acier du corps de chauff e).
- Page 36 Site Industriel et de développement Rue de la République CS 40029 80210 Feuquières-en-Vimeu Service pièces détachées Tél. : 03 22 61 21 21 Fax : 03 22 61 33 35 E-mail : pieces@auer.fr Service technique* E-mail : sav@auer.fr *assistance technique réservée aux professionnels...
