Mode d'emploi
Il faut maintenir une distance minimum de 5 Hz à l'une des fréquences
nominales entre 16 2/3, 50 ou 60 Hz et leurs ondes harmoniques. Un filtre
sélecteur de fréquence ajusté à la fréquence de générateur est introduit.
La zone de gradient de potentiel

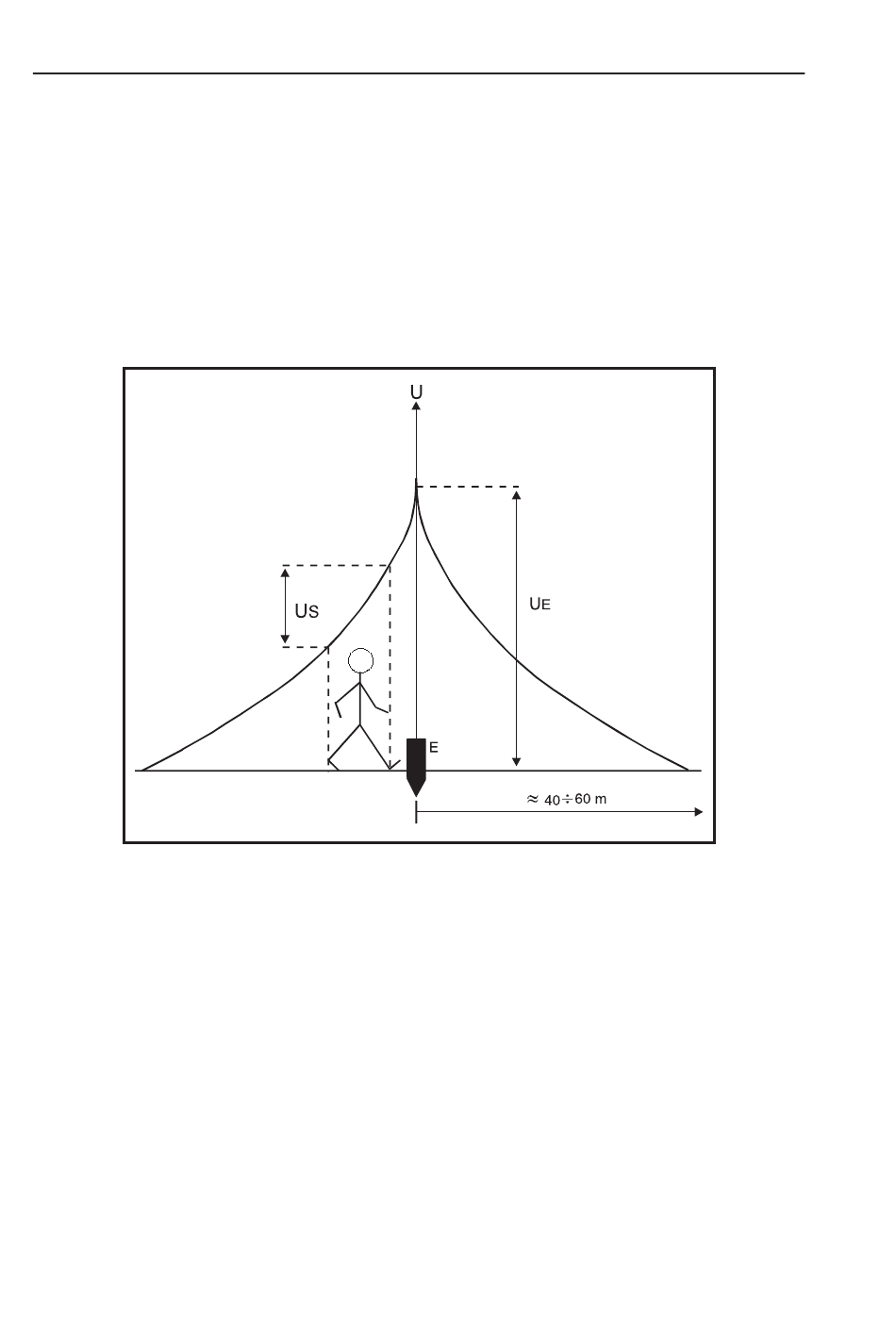

Une zone de gradient de potentiel se développe autour de chaque électrode de
terre pendant la circulation du courant électrique (voir figure ci-dessous).
egw058.eps
Si on mesure la tension entre l'électrode de terre et une sonde à une distance
« a » de la prise de terre, sa valeur augmente moins quand la distance s'accroît.
Lorsque la tension n'augmente plus, la sonde est alignée sur le potentiel F
de
E
la terre, autrement dit en dehors de la zone de gradient de potentiel.
La résistivité du terrain affecte principalement le diamètre de la zone de
gradient de potentiel. Autrement dit, les diamètres dans les terrains qui ont une
conductivité médiocre sont respectivement importants (30 ... 60 m), et les
terrains qui ont une bonne conductivité sont des zones étroites (10 ... 15 m).
En déterminant la résistance de la prise de terre et de la sonde, on obtient des
informations sur la dimension d'une possible zone de gradient de potentiel. Les
hautes résistances aboutissent respectivement à des zone de gradient étendues
et inversement. Dans ce contexte, il faut prendre en compte que les terrains qui
80
