Mode de montage et d'installation
ATTENTION: Lisez les instructions soigneusement et arrêtez l'électricité au panneau
principal de disjoncteur avant de commencer l'installation.
AVERTISSEMENT: l'isolation thermique peut etre installee en contact avec le dispositif d'eclairage mais faites attention
que le materiau isolant NE depasse PAS un epaisseur de huit pouce (20,5 cm) sur le dispositif.
RISQUE DU FEU: Des parties enfoncées de logement enfoncé, autre qu'à des points d'appui, seront espacées au moins
1/2"du matériel combustible. L'isolation thermique ne sera pas installée à moins de 3"du logement ou de la boîte de
jonction enfoncé, et ne sera pas installée au-dessus du montage, quant à enfermez la chaleur et empêchez la libre
circulation d'air.
ATTENTION: Pour accomplir l'installation, choisissez seulement un équilibre de progrès énuméré par UL de l'étiquette à
l'intérieur du logement. L'utilisation de tout équilibre non énuméré en ce montage est une violation de N.E.C. Article 110-3
(b) et vides toutes les garanties.
REMARQUE:
Ce montage vient avec le ballast remplaçable. Si l'échouer de ballast contactent un électricien qualifié pour le remplacer. Si
davantage d'aide est exigée, entrez en contact services de garantie à : (864) 678-1670.
A. - Pour Les Poutrelles En bois: Employez la flèche de centrage (4), située sur la vue de plâtre, pour placer le montage,
prolongez les barres de cintre (6) et martelez les 4 étiquettes d'ongle (7) dans des poutrelles (8). Conduisez les ongles
additionnels par des trous dans des barres de cintre pour l'appui additionnel s'il y a lieu. Des barres peuvent être pliées
pour adapter des états serrés de support. (Voir La Fig. 1)
B. - Sur Les Pl a fonds Suspend us: Placez le montage sur la grille de plafond avec les barres de "T" (9) fonctionnant par
les entailles de barre de cintre (10). Pliez les extrémités de barre de cintre fermées pour engager les étiquettes intégrales
(11). Fixez avec des pinces au besoin.
C. - Plac Le Logement: le long de la barre de cintre aux pinces désirées de position et en utilisant, serrez les 4 étiquettes
de fermeture (12) sur la vue de plâtre (13) étroitement au-dessus des barres pour empêcher davantage de mouvement de
logement. Les cintres de barre que (6) peut être installé dans des fentes de remplacement (21) si montant des conditions
exigent.
D. - Enlev ez Soigneusement: Assemblée De Couverture De Boîte De jonction (14).
E. - Courez Les Fils D'Ap provisionnement: par l'UL connecteurs énumérés (non fournis) dans une des cinq sorties de
levier (15) sur la boîte de jonction (16) ou le type câble de NM (ROMEX), par une ouverture au-dessus du plat de retenue
de fil (17). Reliez les fils (19) comme montré dans fig. 2 et 3. Reliez les fils de montage aux fils d'approvisionnement
comme montré dans le diagramme de câblage. Remplacez soigneusement l'Assemblée de couverture de boîte de jonction
(14).
F. - choisissez un équilibre: de l'étiquette à l'intérieur du logement. Employez seulement les types de lampe approuvés
pour l'équilibre choisi. N'EXCÉDEZ PAS LA PUI SSANCE EN WATTS ÉNUMÉRÉE PAR MAXIM UM
(l'ouverture de plafo nd doit être 4-3/8 "diamètre.)
Cette feuille d'instruction est également prévue pour être employée comme bouclier de peinture. Sur l'accomplissement de
l'installation, chiffonnez cette feuille vers le haut et insérez-la vers le haut dans le logement pour protéger la douille et les
étiquettes contre être jet peint.

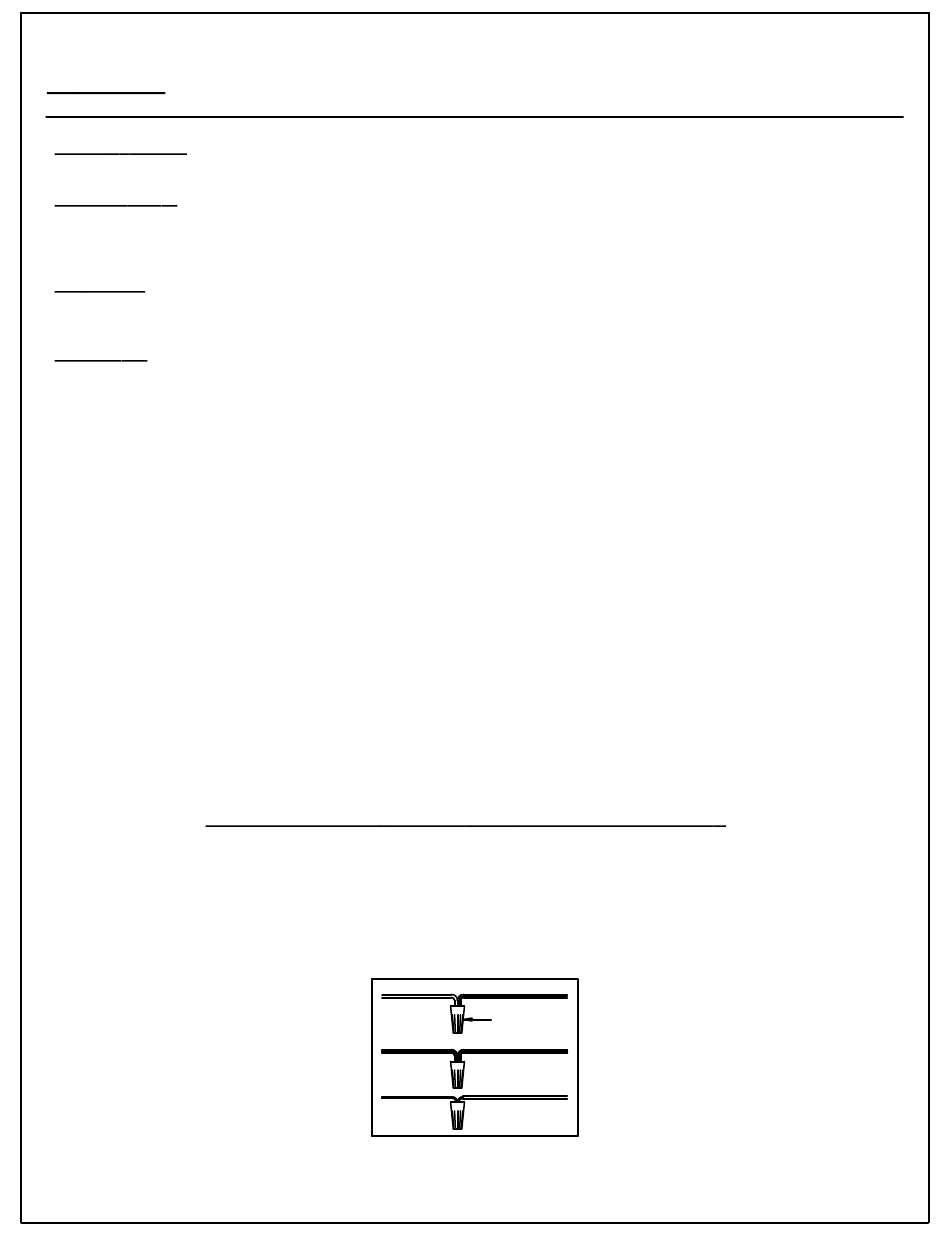

FILS DE COURANT
FILS DE CONNECTEUR
BLANC
BLANC OU IDENTIFIABLE
COINCEUR DE
RELAIS UL QUALIFIE
FILS DE COURANT
FILS DE CONNECTEUR
NOIR
NOIR OU
SANS MARQUES
FILS VERT
FILS VERT
OU NEUTRE
OU NEUTRE
DU COURANT
PAGE 3 of 4
