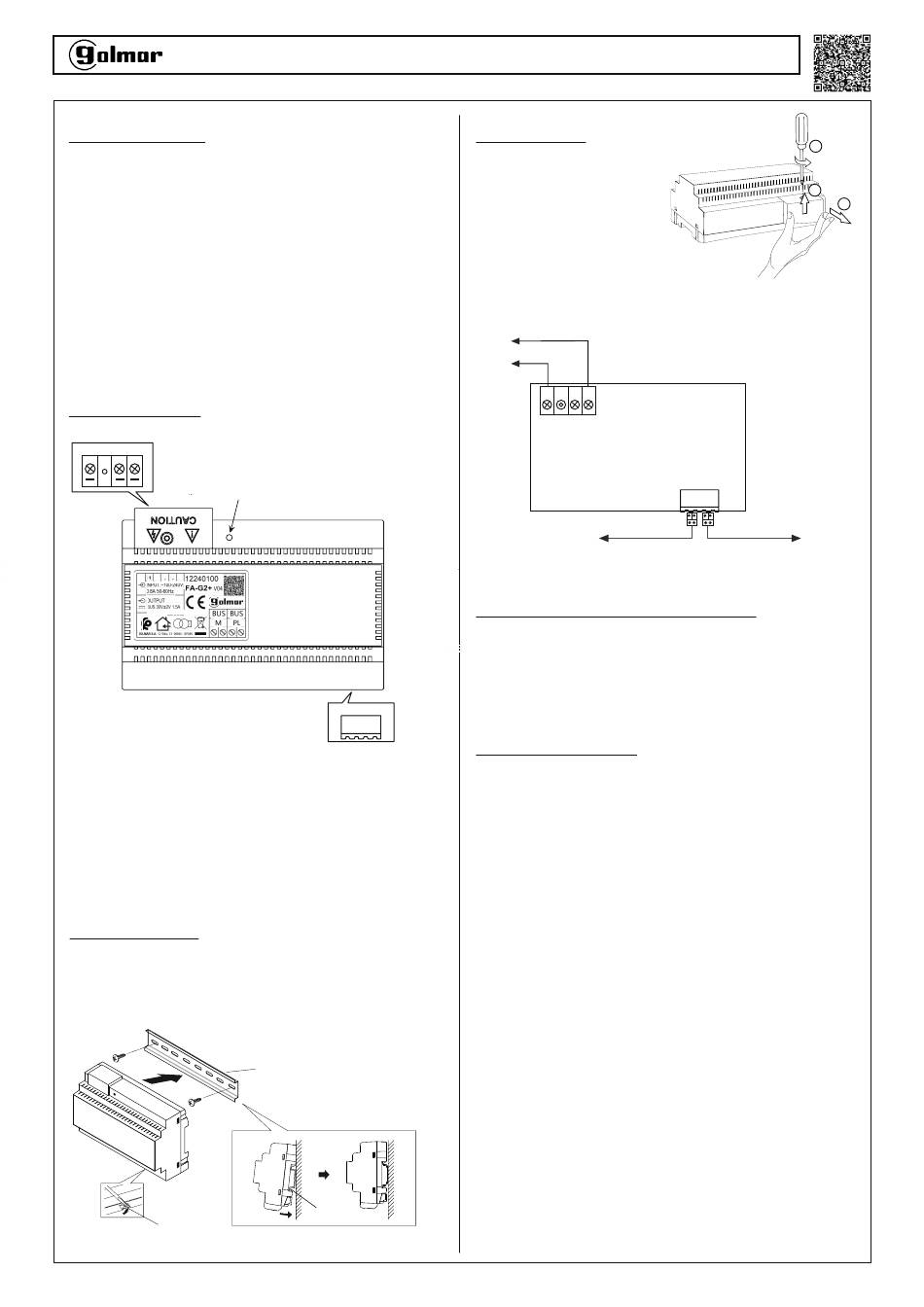

INSTRUCTIONS POUR L'ALIMENTATION FA-G2+
1. Introduction :
L'alimentation FA-G2+ a été conçue exclusivement pour alimenter
le système de portier vidéo Golmar G2+. Golmar ne sera pas tenue
responsable de tout dommage causé par une utilisation
inappropriée ou par son utilisation dans un équipement pour lequel
elle n'a pas été conçue.
Caractéristiques :
- Entrée universelle AC / gamme complète.
- Protection : court-circuit et surcharge.
- Séparateur de bus intégré (moniteur/platine de rue).
- Un séparateur de bus supplémentaire n'est pas nécessaire.
- Montage sur rail DIN 46277.
2. Description :
N
L
L
N: Entrée Vac.
L:
Entrée Vac.
L: Entrée Vac.
LED: Led d'alimentation.
BUS(M): Borne de connexion vers les postes intérieurs.
BUS(PL): Borne de connexion vers la platine de rue.
3. Installation :
1: Fixez le rail DIN au mur à l'aide des chevilles et des vis fournies.
2: Positionnez l'alimentation en exerçant une légère pression.
Languette pour fixation dans le rail DIN.
Golmar se réserve le droit d'apporter toute modification sans préavis.
LED
BUS(M) BUS(PL)
Rail DIN.
Rail DIN.
4. Câblage :
Retirez le couvercle de protection :
1. Retirer la vis de fixation
du couvercle de protection.
2. Poussez le couvercle
vers le haut.
3. Tirez ensuite sur le couvercle pour
le retirer.
Une fois les travaux d'installation et de câblage terminés, mettez
le couvercle de protection en place avant de mettre l'appareil
sous tension.
*
Entrée
100~240Vac
N
L
L
Connexion vers les postes
Note: L'installation et la manipulation de l'équipement doivent être
effectuées par le personnel autorisé et en l'absence de courant
électrique.
5. Caractéristiques techniques :
Tension d'entrée :
Fréquence d'entrée :
Tension de sortie :
Courant de sortie :
Température de fonctionnement :
Dimensions :
6. Avertissement :
-Cet appareil a été exclusivement conçu pour alimenter le système de
portier vidéo Golmar G2+. Golmar ne sera pas tenu responsable de
tout dommage causé par une utilisation inappropriée ou par son
utilisation dans un équipement pour lequel il n'a pas été conçu.
-L'installation et la manipulation de l'équipement doivent être
effectuées par du personnel autorisé et en l'absence de courant
électrique.
-Installez l'alimentation dans un endroit sec, abrité et suffisamment
ventilé, sans risque de gouttes ou de projections d'eau.
-Installez l'alimentation électrique conformément aux réglementations
en vigueur dans votre pays.
-Ne serrez pas trop les vis des connecteurs de l'alimentation
électrique.
-Protéger l'appareil au moyen d'un disjoncteur.
*
-Pendant l'installation ou la maintenance, l'appareil doit être
débranché de l'alimentation électrique.
-Pour éviter tout choc électrique, ne retirez pas le couvercle et ne
manipulez pas les fils connectés aux bornes sans avoir
préalablement débranché l'alimentation du secteur.
-Ne bloquez pas les fentes de ventilation afin que l'air puisse circuler
librement.
- Pour éviter tout dommage, l'alimentation doit être solidement fixé.
-Après l'installation, mettez en place le couvercle de protection
prévue pour les bornes primaires ('N' et 'L').
-Avant de mettre en marche l'équipement, assurez-vous qu'il n'y a
pas de court-circuits dans l'installation.
-En cas de panne ou de dysfonctionnement, coupez l'alimentation
électrique à l'aide du disjoncteur et contactez un centre de service
agréé Golmar.
-Ce document doit toujours accompagner le produit.
Rev.0122
1
2
3
BUS(M)
BUS(PL)
Connexion vers la platine
100~240Vca
50~60 Hz
±
3 0 Vcc
2V
1,5A
-10ºC ~ 40ºC
140*90*60mm
TFA-G2+ FR Cód. 50124334
