Wenglor A485-232 Notice D'instructions

wenglor sensoric GmbH
wenglor Straße 3
88069 Tettnang
( +49 (0)7542 5399-0
info@wenglor.com
Weitere wenglor-Kontakte finden Sie unter:
For further wenglor contacts go to:
Autres contacts wenglor sous:
www.wenglor.com
Änderungen vorbehalten
Right of modifications reserved
Modifications réservées
21.04.2016
DE EN FR
| |
EG-Konformitätserklärung
EC Declaration of Conformity
CE Déclaration de conformité
Die EG-Konformitätserklärung finden Sie unter
www.wenglor.com im Download-Bereich des Produktes./
The EC declaration of conformity can be found on our
website at www.wenglor.com in download area./
Vous trouverez la déclaration de conformité CE sur www.
wenglor.com, dans la zone de téléchargement du produit.
RoHS
Ergänzende Produkte (siehe Katalog)
Complementary Products (see catalog)
Produits complémentaires (voir catalogue)
wenglor bietet Ihnen die passende Anschlusstechnik für Ihr
Produkt./
wenglor offers Connection Technology for field wiring./
wenglor vous propose la connectique adaptée à votre produit.
Anschlussbox für USB-Schnittstelle AB-USB01
Connection Box for USB Interface AB-USB01
Répartiteur pour Interface USB AB-USB01
Schnittstellenkabel S11-10M
Interface Cable S11-10M
Câble de l'interface S11-10M

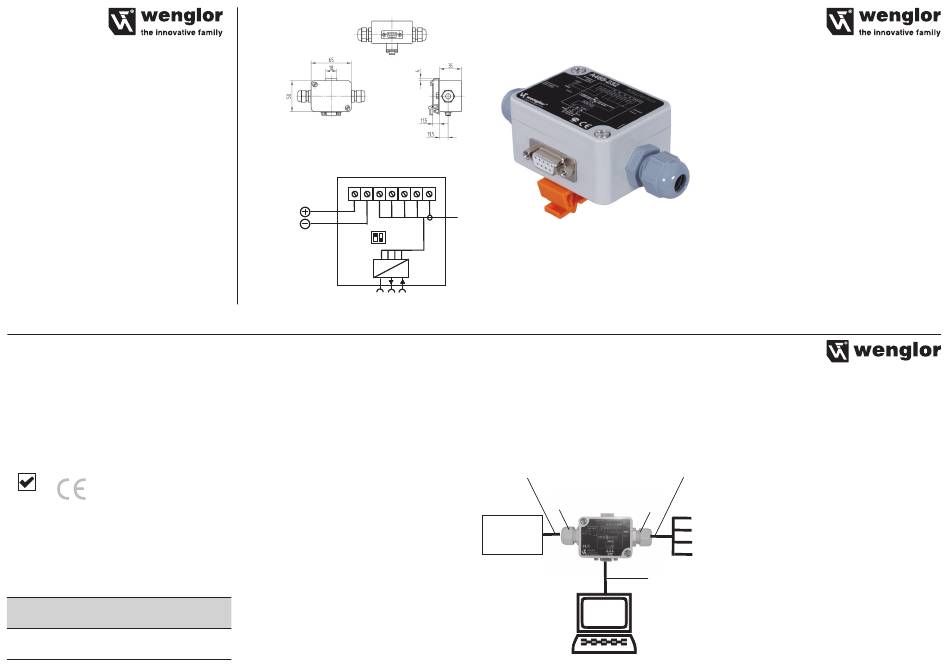

Bemaßtes Bild
Dimensioned Picture
Anschlussbild
Connection diagramm
Schéma de raccordement
Stecker 4
A B Y Z
Plug 4
Connecteur 4
Ub 10-30V
GND 0V
ON
PG 9
End Device Mode
< 57600 Baud
> 57600 Baud Bus Mode
2
1
Z
A B Y
V 24
5 2 3
GND TxD RxD
Computer
9p SuB-D
DE
Bestimmungsgemäße Verwendung
Die Adapterbox A485-232 wandelt RS-485 Signale in RS-232
Signale um. Diese Umwandlung erfolgt bidirektional.
Sicherheitshinweise
• Diese Anleitung ist Teil des Produkts und während der
gesamten Lebensdauer des Produkts aufzubewahren
• Bedienungsanleitung vor Gebrauch des Produkts sorgfältig
durchlesen
• Montage, Inbetriebnahme und Wartung des vorliegenden
Produkts sind ausschließlich durch fachkundiges Personal
auszuführen
• Eingriffe und Veränderungen am Produkt sind nicht zulässig
• Produkt bei Inbetriebnahme vor Verunreinigung schützen
• Kein Sicherheitsbauteil gemäß EU- Maschinenrichtlinie
Einstellungen
Mit dem Dipschalter 1 im Gerät kann eine Baudrate größer
bzw. kleiner 56000 Baud eingestellt werden.
Mit dem Dipschalter 2 wird das Gerät auf die Betriebsart
„Endgerät" oder „Busteilnehmer" eingestellt
SAP NR. 80203
shield
RS485
PG 9
Adapterbox RS-485 auf RS-232
Adapter Box RS-485 on RS-232
Adaptateur RS-485 sur RS-232
Technische Daten
Versorgungsspannung
Stromaufnahme (Ub = 24 V)
Schutzart
Temperaturbereich
Gehäusematerial
Lieferumfang
Anschlussleitung, z.B. S23-2M
PG9
A485-232
Versorgungs-
spannung
10...30 V
PC
BETRIEBSANLEITUNG
OPERATING INSTRUCTIONS
NOTICE D'INSTRUCTIONS
A485-232
Umweltgerechte Entsorgung
10...30 V DC Die wenglor sensoric GmbH nimmt unbrauchbare oder
irreparable Produkte nicht zurück. Bei der Entsorgung der
< 10 mA
IP65 Produkte gelten die jeweils gültigen länderspezifischen
−25...60 °C Vorschriften zur Abfallentsorgung.
Kunststoff
Verbindungskabel
SUB-D 9-polig
Schnittstellenkabel S11-10M
PG9
RS 485
A
B Sicherheits-Lichtvorhang,
Y
Sicherheits-Mehrstrahllichtgitter
Z
Verbindungskabel SUB-D 9-polig
(im Lieferumfang enthalten) oder
AB-USB01
