Arcode Arpass Manuel d'Utilisation de la Fonction
8.

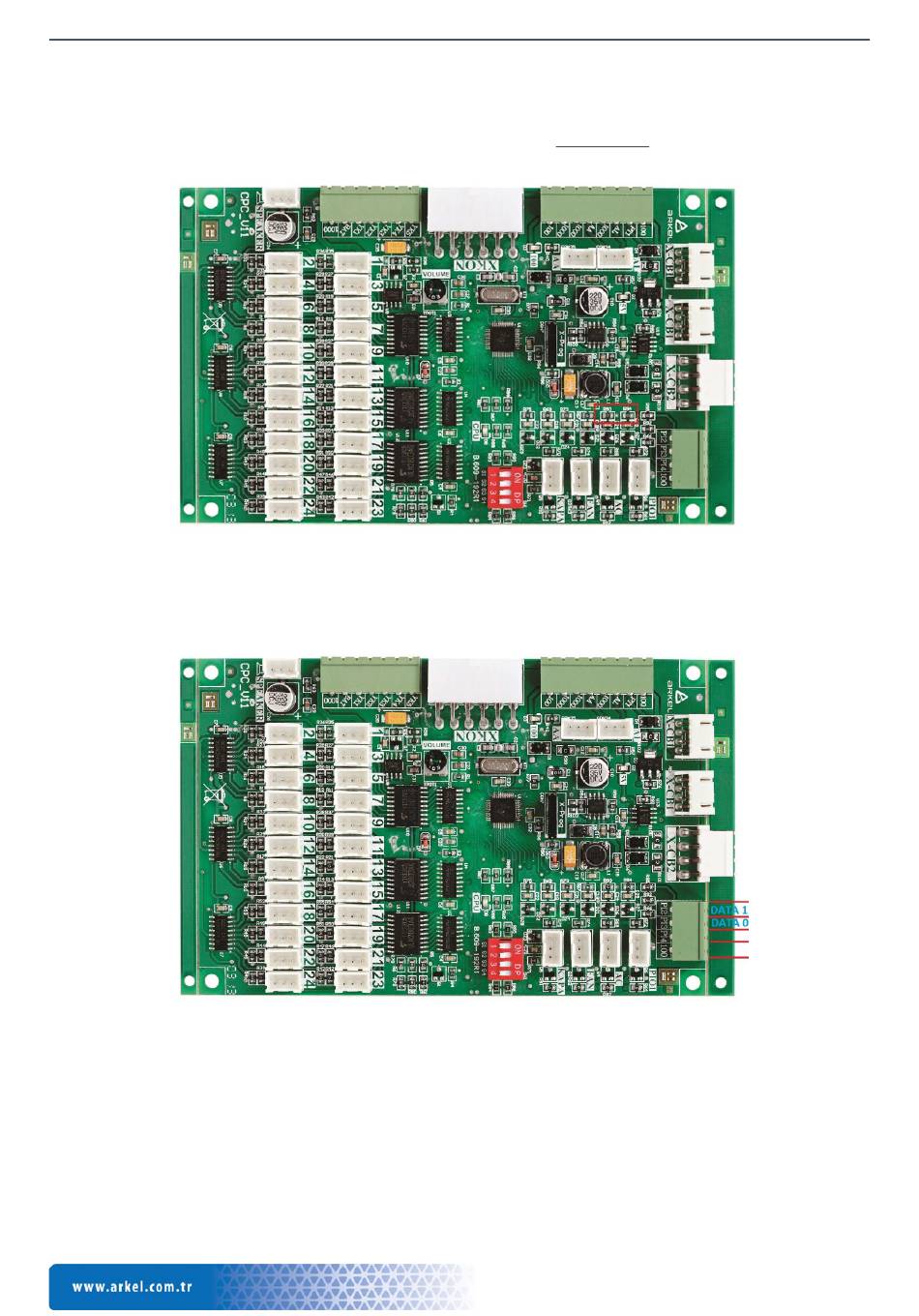

Connexion du lecteur de carte à la carte CPC
Remarque: Avant la connexion du lecteur de carte, le cas échéant, les résistances R93 et R94 de la carte CPC doivent être
retirées. Sinon, le système ne fonctionnera pas.
Remarque: Après le retrait des résistances R93 et R94, les entrées PI2 et PI3 ne doivent pas être alimenter par 24 V. Sinon, le
processeur peut être endommagé.
Tout d'abord, l'alimentation du lecteur de carte doit être effectuée comme indiqué dans le manuel d'utilisation. La connexion à
la terre doit être effectuée à partir de la carte CPC.
Bien qu'il y ait 5 câbles dans le lecteur de carte, cela peut changer. Dans ces câbles;
•
Le câble Data0 doit être connecté à l'entrée PI3 et
•
Le câble Data1 doit être connecté à l'entrée PI2.
V1.17
