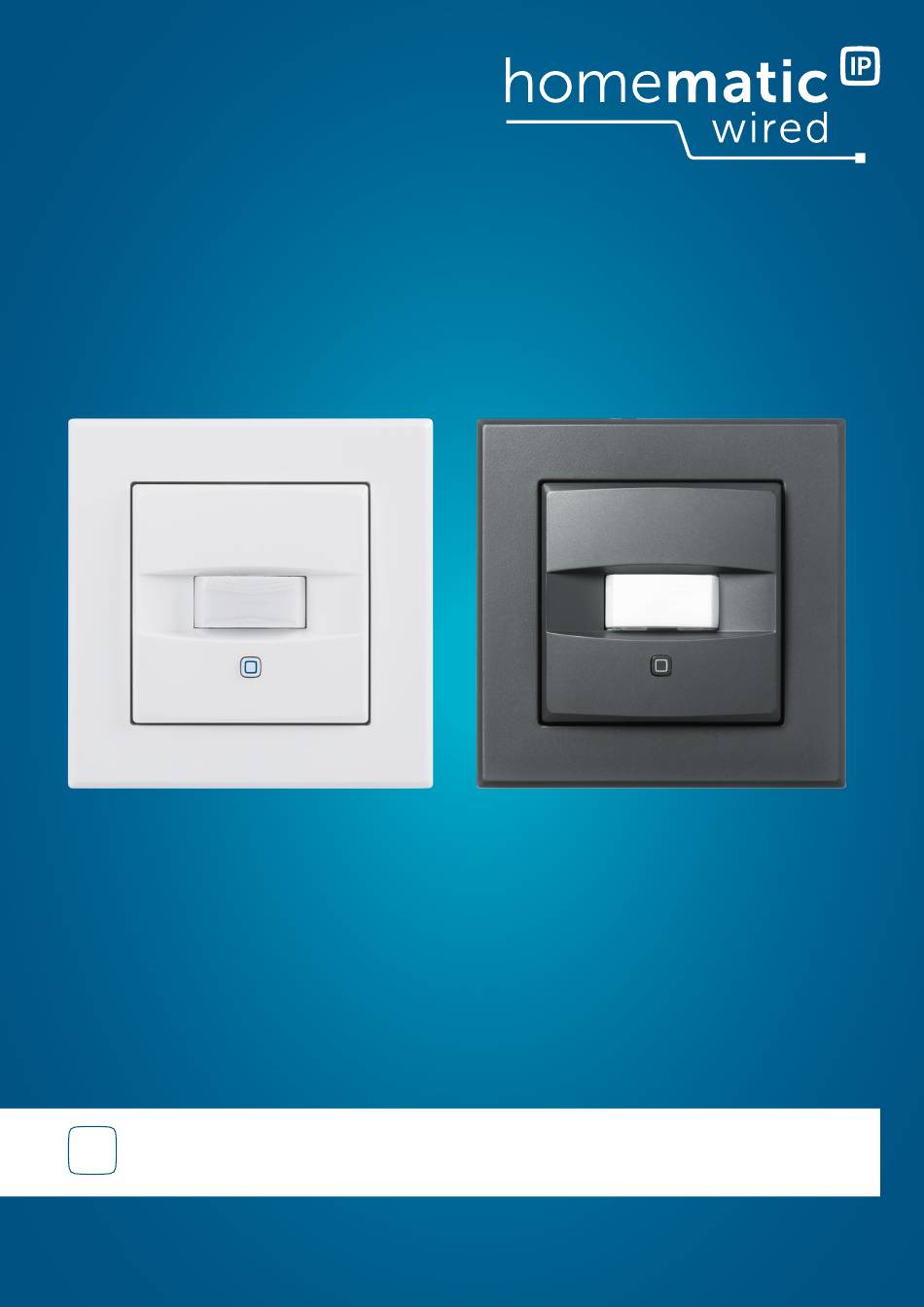

- Page 1 Détecteur de mouvement Wired pour cadre de 55 mm – intérieur HmIPW-SMI55, HmIPW-SMI55-A Notice d'installation et d'emploi...
- Page 2 Sommaire Sommaire 1 Contenu de la livraison..................3 2 Remarques concernant le mode d’emploi.............3 3 Mises en garde..................... 3 4 Informations générales sur le système............5 5 Fonction et aperçu de l’appareil...............5 6 Mise en service.....................5 6.1 Instructions d’installation....................5 6.2 Installation........................7 6.3 Montage dans des combinaisons multiples............
- Page 3 être dangereux pour les enfants. Te- Homematic IP Wired en service. Conser- vez la notice pour pouvoir vous y référer nez le matériel d’emballage hors de ultérieurement. Si vous laissez d’autres portée des enfants et éliminez-le...
- Page 4 L’appareil est prévu exclusive- ment pour une utilisation sur le bus Homematic IP Wired. Le bus Homematic IP Wired est un circuit électrique SELV. La tension secteur de l’installation du bâtiment et le bus Homematic IP Wired doivent être séparés.
- Page 5 Homematic IP. Pour fonctionner, l’ap- pareil doit être relié à un Homematic IP Aperçu de l’appareil Wired Access Point. . Vous trouve- rez de plus amples informations sur la A) Module de montage configuration minimale du système et...
- Page 6 Mise en service Notez le numéro de l’appareil (SGTIN) et le lieu d’installation de l’appareil avant de l’installer, afin de pouvoir l’affecter plus facilement par la suite. Le numéro de l’appareil est également inscrit sur l’autocol- lant du code QR joint à l’appareil. Lors de l’installation, respectez les mises en garde indiquées à...
- Page 7 • Les 5 règles de sécurité à respecter : Pour des raisons de sécurité électrique, seul le câble de bus – Mettre hors tension Homematic IP Wired fourni ou un – Empêcher toute remise en câble de bus Homematic IP Wired marche inopinée d’eQ-3 disponible comme acces-...
- Page 8 Bus entrant. les broches de connexion dans le support du module de montage • Raccordez le bus Homematic IP prévu à cet effet. Wired à la connexion bus. Ap- puyez sur le bouton d’actionnement orange pour connecter ou décon- necter les différents fils.
- Page 9 Figure 9 Wired Access Point avec Homematic IP l’application pour Le type de touche système dépend pouvoir Homematic IP utiliser des de votre appareil. Vous trouverez appareils Wired dans le système. de plus amples informations dans Vous trouverez de plus amples in- l’aperçu de l’appareil.
- Page 10 Homematic IP (existante). Pro- dans l’application Homematic IP grammez pour cela le point d'ac- selon vos besoins personnels, par cès Wired Homematic IP sur la cen- exemple pour allumer/éteindre trale Homematic IP (déjà existante) des éclairages, activer/désactiver le conformément aux notices d’emploi mode éco ou monter/descendre...
- Page 11 Élimination des défauts 8 Élimination des défauts – ... – 8 valeurs de mesure Commande non confirmée Si au moins un récepteur ne confirme • Intervalle d’émission minimum pas une instruction, la LED s’allume en pour la détection de mouvement: rouge à...
- Page 12 Élimination des défauts Codes de clignotement Code de clignotement Signification Solution Brille 1x en orange et 1x Test d’affichage Lorsque le test d’affichage en vert (après la mise sous est terminé et que la LED tension du bus Wired) est éteinte, vous pouvez poursuivre.
- Page 13 Restauration des réglages d’usine 9 Restauration des réglages duits nettoyants à base de solvant. Ces d’usine derniers risqueraient d’attaquer le boîtier en plastique et les inscriptions. Les réglages d'usine de l'appareil peuvent être restaurés. Si l'appareil a 11 Élimination été programmé sur une centrale, les configurations sont automatique- Ce symbole signifie que l’appareil ment restaurées.
- Page 14 Élimination Pour toute question technique concernant l'appareil, adres- sez-vous à votre revendeur spéciali- sé.
- Page 15 Caractéristiques techniques 12 Caractéristiques techniques Désignation abrégée HmIPW-SMI55, HmIPW-SMI55-A Tension d’alimentation 24 VCC, ±5 %, SELV Classe de protection Type de protection IP20 Température ambiante -5 - +40 °C Poids 75 g Dimensions sans cadre (l x H x P) 55 x 55 x 40 mm Dimensions avec cadre (l x H x P) 86 x 86 x 40 mm...
