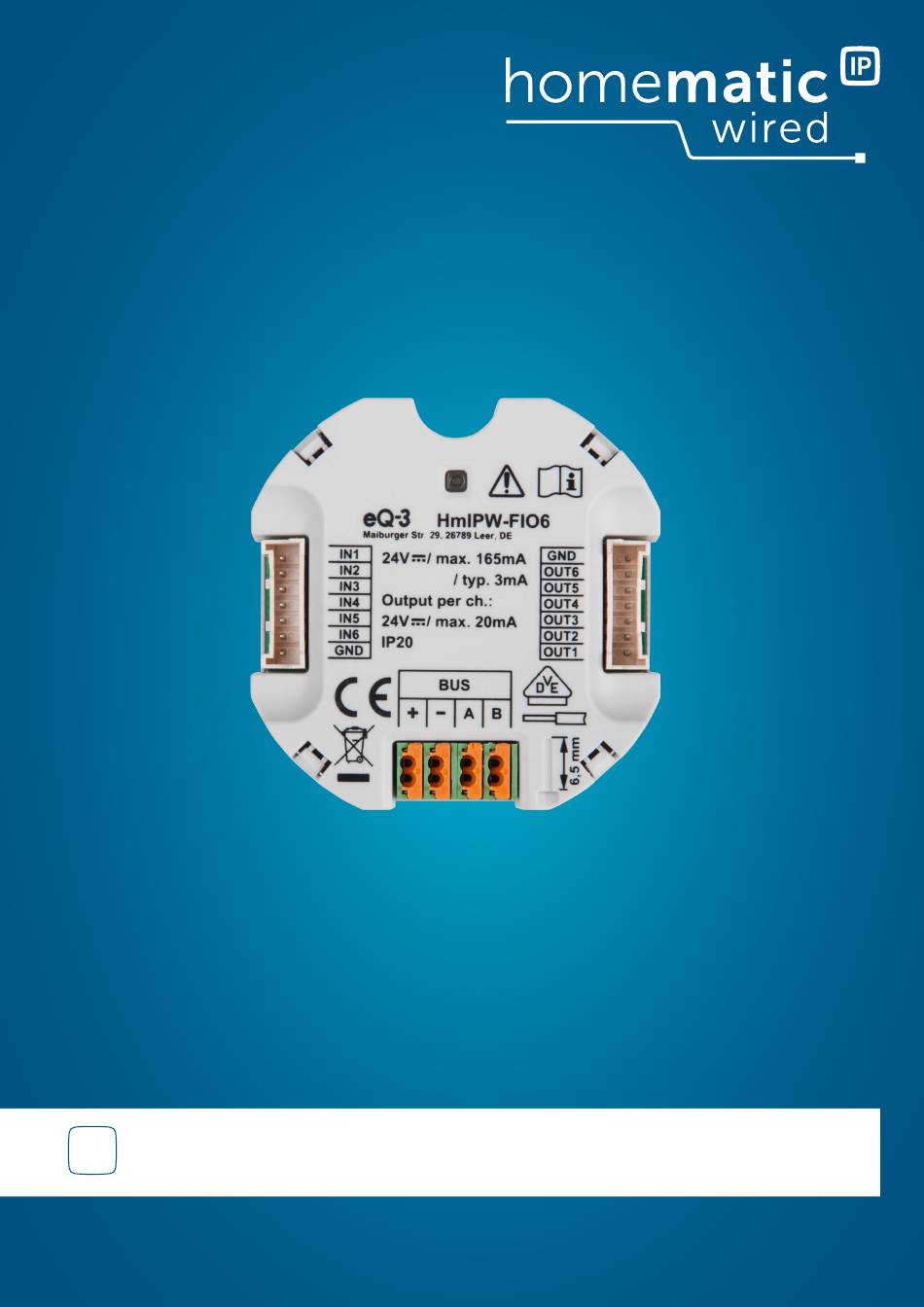

- Page 1 Module IO encastré Wired 6 canaux HmIPW-FIO6 Notice d'installation et d'emploi...
- Page 2 Sommaire Sommaire 1 Contenu de la livraison..................3 2 Remarques concernant le mode d’emploi.............3 3 Mises en garde..................... 3 4 Informations générales sur le système............5 5 Fonction et aperçu de l’appareil...............5 6 Mise en service.....................6 6.1 Instructions d’installation....................6 6.2 Choix de l’alimentation....................8 6.3 Installation........................
- Page 3 être dangereux pour les enfants. Te- Homematic IP Wired en service. Conser- nez le matériel d’emballage hors de vez la notice pour pouvoir vous y référer portée des enfants et éliminez-le ultérieurement.
- Page 4 L’appareil est prévu exclusive- ment pour une utilisation sur le bus Homematic IP Wired. Le bus Homematic IP Wired est un circuit électrique SELV. La tension secteur de l’installation du bâtiment et le bus Homematic IP Wired doivent être séparés.
- Page 5 Le module IO encastré Homematic IP Wired 6 canaux raccorde les entrées des boutons et les sorties des LED au sys- tème de bus Wired de Homematic IP par le biais de bus. L'appareil peut être facilement monté dans un boîtier encastré ou apparent et...
- Page 6 6 Mise en service nale d’au moins 26 V. Pour l’utilisation de l'appareil, vous devez d'abord mettre un Respectez la longueur de dénu- Homematic IP Wired Access Point dage indiquée sur l’appareil pour les (HmIPW-DRAP) en service. conducteurs à raccorder. Instructions d’installation L’installation ne doit être réalisée...
- Page 7 Adressez-vous à un installateur électri- trique, seuls ces câbles peuvent être cien ! utilisés pour le raccordement du *Connaissances spécialisées requises bus Homematic IP Wired : pour l’installation : Pour effectuer l'installation, les connais- sances spécialisées suivantes sont exi- gées :...
- Page 8 • Raccordez le bus Homematic IP est assurée exclusivement par le bus Wired à la connexion bus. Ap- Wired de Homematic IP. Le bus est ali- puyez sur le bouton d’actionnement menté par le Wired Access Point de orange pour connecter ou décon-...
- Page 9 3 minutes. le boîtier de l’appareil et fixez-le à l’aide des vis fournies. Vous pouvez lancer le mode de • Enclenchez le Homematic IP Wired programmation manuellement pen- Bus pour activer le mode d'appren- dant 3 minutes supplémentaires en tissage de l’appareil.
- Page 10 Homematic IP Wired sur une cen- trale Homematic IP (existante). Pro- grammez pour cela le point d'ac- cès Wired Homematic IP sur la cen- Figure 5 trale Homematic IP (déjà existante) conformément aux notices d’emploi Le type de touche système dépend correspondantes.
- Page 11 Élimination des défauts Codes de clignotement Code de clignotement Signification Solution Brille 1x en orange et 1x Test d’affichage Une fois que le test d’affi- en vert (après la mise sous chage s’efface, vous pou- tension du bus Wired) vez continuer. Clignotement court Mode de programmation Pour confirmer, saisissez...
- Page 12 Restauration des réglages d’usine 8 Restauration des réglages duits nettoyants à base de solvant. Ces d’usine derniers risqueraient d’attaquer le boîtier en plastique et les inscriptions. Les réglages d'usine de l'appareil peuvent être restaurés. Si l'appareil a 10 Élimination été programmé sur une centrale, les configurations sont automatique- Ce symbole signifie que l’appareil ment restaurées.
- Page 13 Élimination Pour toute question technique concernant l'appareil, adres- sez-vous à votre revendeur spéciali- sé.
- Page 14 Caractéristiques techniques 11 Caractéristiques techniques Désignation abrégée HmIPW-FIO6 Tension d’alimentation 24 VCC, ±5 %, SELV Classe de protection Type de protection IP20 Température ambiante -5 - +40 °C Poids 20 g Dimensions (Ø x H) 57 x 14 mm Courant absorbé 150 mA maxi./2,5 mA typ.
