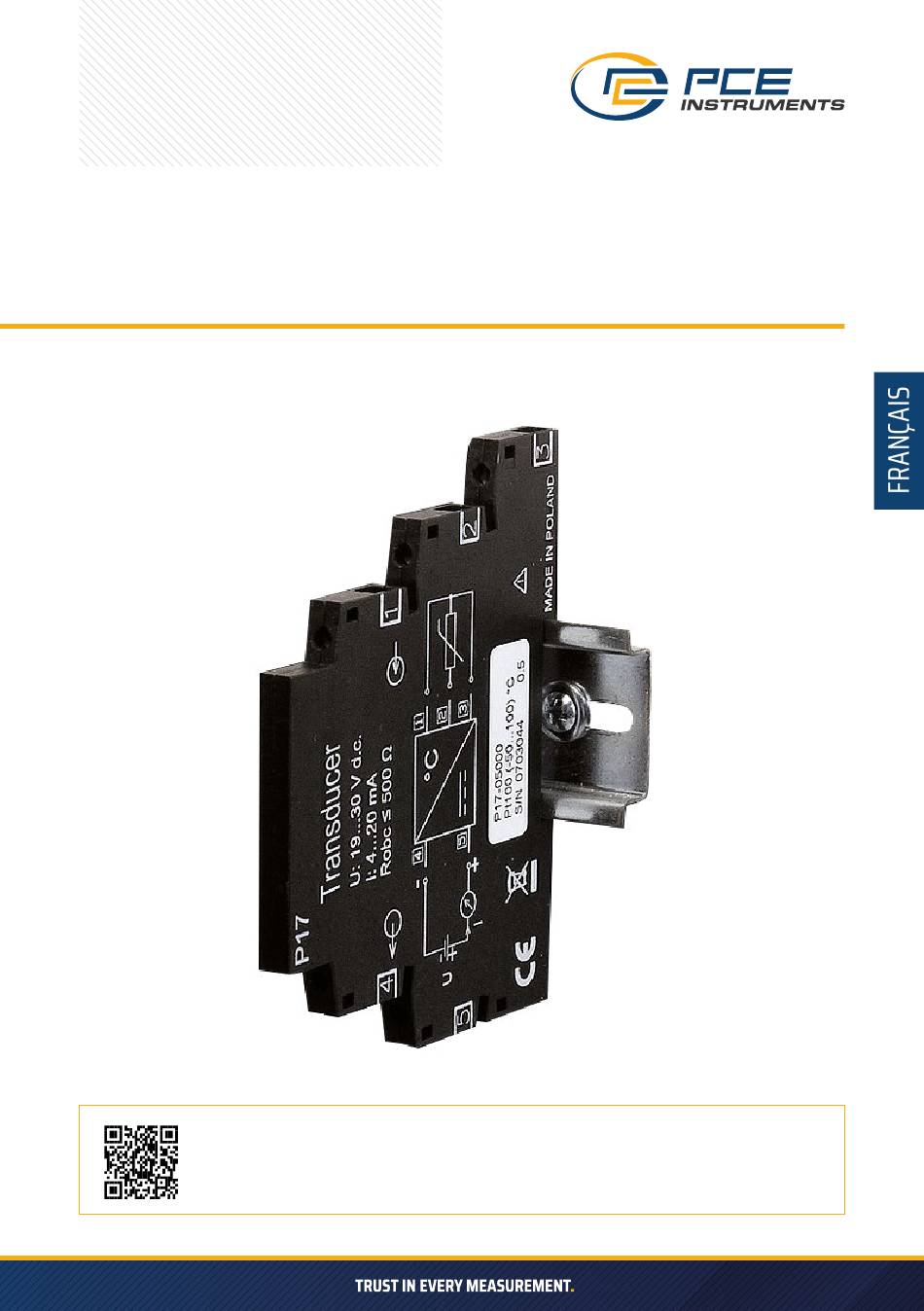

- Page 1 MODE D’EMPLOI CONVERTISSEUR DE SIGNAL PCE-P17U User manuals in various languages (français, italiano, español, português, nederlands, türk, polski) can be found via our product search on: www.pce-instruments.com...
- Page 2 UTILISATION Le convertisseur P17 alimenté par la boucle de courant convertit le signal des capteurs de température ou le signal de tension standard en un signal de courant 4...20 mA. Un convertisseur de mesure fonctionnant dans cette configuration agit comme une charge active et le courant absorbé par cette charge est proportionnel aux variations du signal mesuré...
- Page 3 Connexions électriques Thermocouple Thermistance dans un système à trois fils Tension 0...10 V Tension 0...60 mV Fig. 3 : Raccordement des signaux externes Utilisez des câbles blindés si le convertisseur de mesure est utilisé dans une zone soumise à de fortes interférences.
- Page 4 DONNÉES TECHNIQUES Paramètres de base : Erreur de conversion ± 0,5 % plage Erreur supplémentaire due à des variations de ± (0,25 % plage /10K) la température ambiante Temps de conversion Tension d'alimentation (U) 19 ... 30 V c.c. (par Robc ≤ 500 Ω) < Puissance d'entrée 0,7 VA Temps de préchauffage du convertisseur...
- Page 5 Entrée Type et étendue des entrées selon le code de construction Résistance d'entrée > 1 MΩ Intensité du courant traversant la thermistance < 400 μA Résistance des fils de raccordement ≤ 10 Thermistance avec convertisseur de mesure Conforme à la norme EN 60584-1 Propriétés du thermocouple Conforme à...
- Page 6 élimination des résidus d’appareils électriques et électroniques) nous retirons tous nos appareils. Ils seront recyclés par nous-même ou seront éliminés selon la loi par une société de recyclage. Vous pouvez l’envoyer à PCE Instruments France EURL RII AEE – Nº 001932 Numéro REI-RPA : 855 –...
