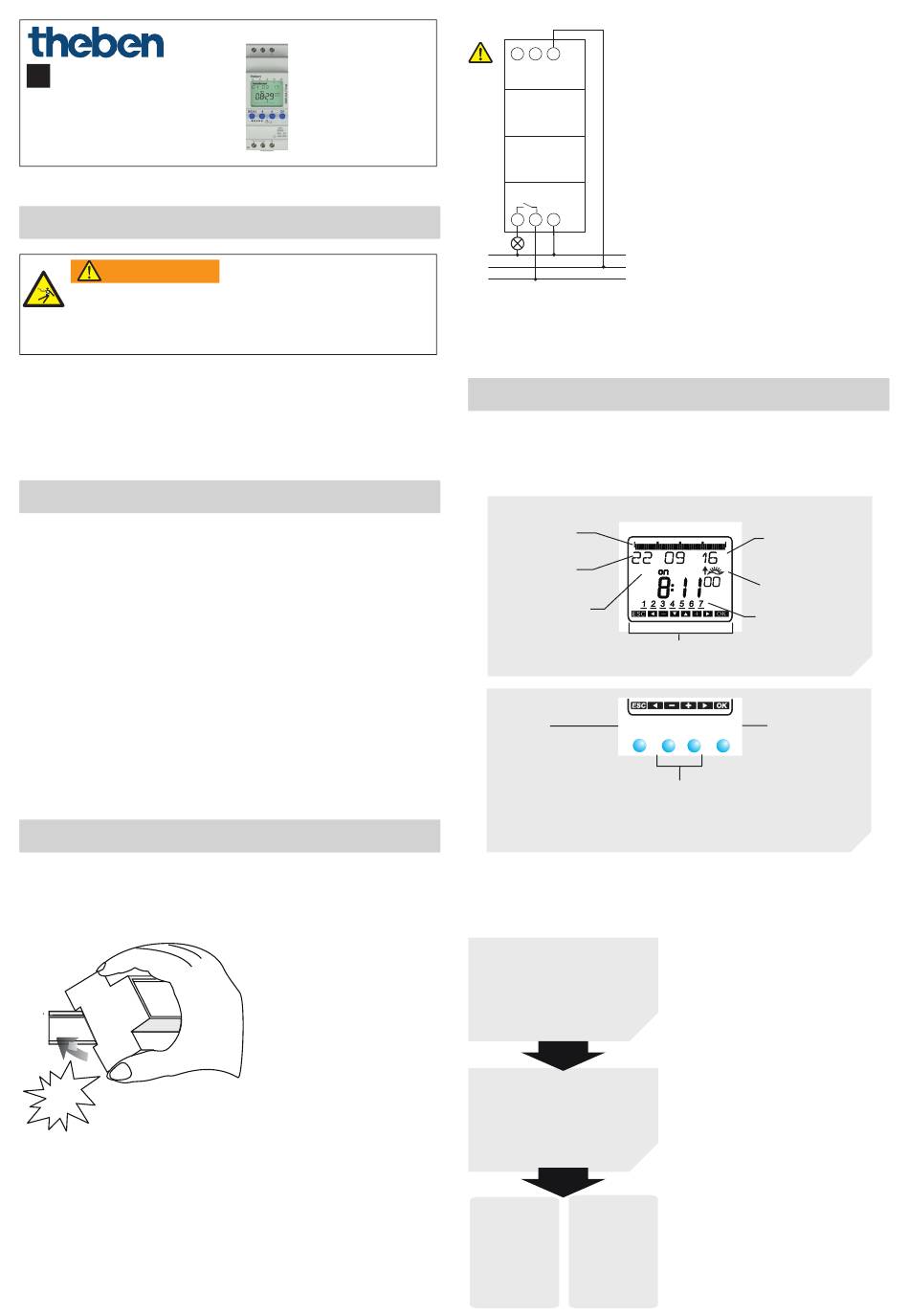

Theben SIMPLEXA 178 top Mode D'emploi

Horloge astronomique
FR
programmable
SIMPLEXA 178 top
1780130
1. Consignes de sécurité fondamentales
AVERTISSEMENT
Danger de mort, risque d'électrocution ou d'incendie!
Seul un électricien spécialisé est habilité à

procéder au montage!
•
L'appareil est prévu pour le montage sur rails DIN (selon
EN 60715)
•
Correspond au type 1 STU selon CEI/EN 60730-2-7
2. Utilisation conforme à l'usage prévu
•
L'horloge astronomique programmable est utilisée par
ex. pour les installations d'éclairage (rue, escaliers extéri-
eurs, vitrines, entrées, etc.)
•
Utilisation uniquement dans des locaux fermés et secs
!
Ne pas utiliser à titre de protection, comme p. ex. les
portes de secours, les dispositifs de protection contre les
incendies etc.
Élimination
Procéder à l'élimination de l'appareil conformément aux
†
directives de protection de l'environnement
3. Montage et raccordement
Montage de l'appareil
click
Monter sur les rails DIN (selon EN 60715)
†
Couper la tension
†
Protéger contre toute remise en marche
†
Vérifi er l'absence de tension
†
Mettre à la terre et court-circuiter
†
Recouvrir ou protéger les pièces sous tension situées à
†
proximité
307544 01
L
C1
1 2 N
Raccordement correct nécessaire pour une de commutation
†
de passage zéro exemplaire
4. Description de l'appareil
Écran & touches
Heures de
marche progr.
Affichage
de la date
État du
canal ON =
activé OFF =
désactivé
MENU

– Activer l'affichage
– Ouvrir le menu
– Annuler le menu
– ESC
(Quitter le menu)
Principe de fonctionnement
1. Lire les lignes de texte
Un texte / symbole
symbolise une
question
2.
Prendre une décision
OUI
Confirmation
Appuyer sur
OK
N
L
L
0 6 18
12 24
Affichage des touches actives
avec les fonctions correspond.
MENU  OK

  
Les options possibles
s'affichent
NON
Modifier /
Changer
Appuyer sur
 u
Affichage du lever /
coucher du soleil
Affichage de l'heure
Jours de la semaine
de 1 à 7
OK

– Enregistrer
la sélection
– Confirmer
la sélection
1
