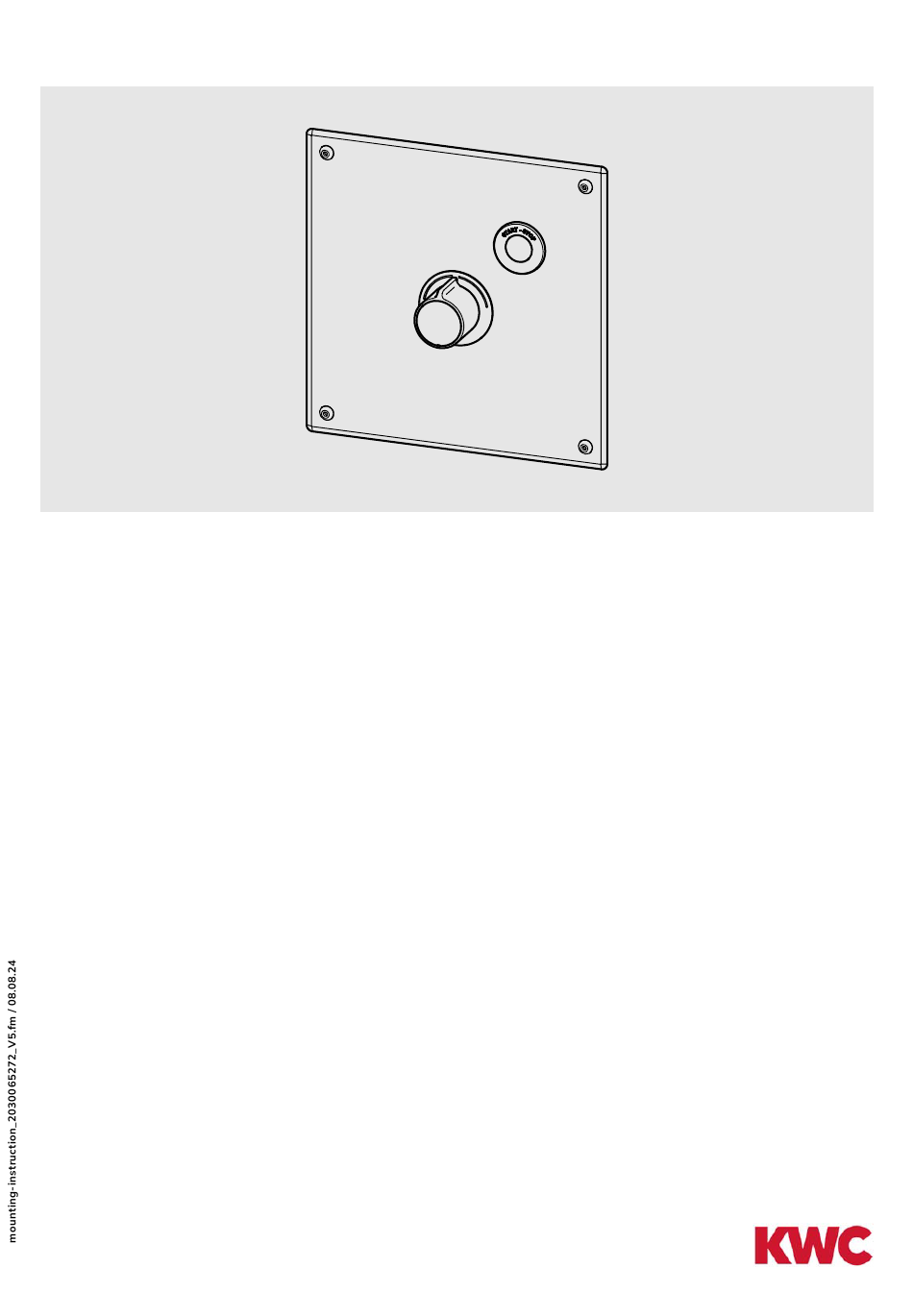

F5ET2028

2030053329

Montage- und Betriebsanleitung

Installation and operating instructions

Notice de montage et de mise en service

Instrucciones de montaje y servicio

Istruzioni per il montaggio e l'uso

Montage- en bedrijfsinstructies

Instrukcja montażu i obsługi

Monterings- och driftinstruktion

Návod pro montáž a provoz

Asennus- ja käyttöohje

Инструкция по монтажу и вводу в

эксплуатацию

Elektronik-Thermostatarmatur

Electronic thermostatic mixer

Sommaire des Matières pour KWC F5ET2028

Page 1 F5ET2028 2030053329 Montage- und Betriebsanleitung Elektronik-Thermostatarmatur Installation and operating instructions Electronic thermostatic mixer Notice de montage et de mise en service Instrucciones de montaje y servicio Istruzioni per il montaggio e l'uso Montage- en bedrijfsinstructies Instrukcja montażu i obsługi Monterings- och driftinstruktion Návod pro montáž...
Page 2 - 2 -...
Page 3 Installation and operating instructions Montage- und Betriebsanleitung Important notes Wichtige Hinweise ► All work must be carried out in a ► Alle Arbeiten im spannungsfreien Zustand de-energised state. durchführen. ► Before installing flush piping system! ► Vor Installation Rohrleitungen spülen! ►...
Page 4 Instrukcja montażu i obsługi Monterings- och driftinstruktion Ważne wskazówki Viktiga informationer ► Wszystkie prace przeprowadzać po ► Genomför alla arbeten i spänningslöst odłączeniu zasilania elektrycznego. tillstånd. ► Przed instalacją przepłukać rury! ► Spola igenom rörledningarna före ► Po przeprowadzeniu montażu ustawić installation! zabezpieczenie przed poparzeniem! ►...
Page 5 Notice de montage et de mise en service Návod pro montáž a provoz Remarques importantes Důležité pokyny ► Effectuez tous les travaux quand le ► Veškeré práce vykonávejte ve stavu bez dispositif est hors tension. napětí. ► Rincer les conduites avant d’installer ! ►...
Page 6 Instrucciones de montaje y servicio Asennus- ja käyttöohje Indicaciones importantes Tärkeitä ohjeita ► Todos los trabajos deben realizarse con la ► Kaikki työt on tehtävä jännitteettömälle tensión de alimentación desconectada. järjestelmälle. ► ¡Enjuagar las tuberías antes de instalar! ► Huuhtele putkijohdot ennen asennusta! ►...
Page 7 Istruzioni per il montaggio e Инструкция по монтажу и l'uso вводу в эксплуатацию Avvertenze importanti Важные указания ► Eseguire tutti i lavori fuori tensione. ► Выполняйте все работы при ► Sciacquare le tubazioni prima di installare! отключенном напряжении. ► A montaggio avvenuto impostare la ►...
Page 8 Montage- en bedrijfsinstructies Belangrijke aanwijzingen ► Alle werkzaamheden in spanningsloze toestand uitvoeren. ► Voor installatie buisleidingen spoelen! ► Na de montage de beveiliging tegen verbranding door te heet weter instellen! ► Armatuur alleen met originele zeven en terugstroomkleppen gebruiken! ► Afhankelijk van de waterkwaliteit, de plaatselijke omstandigheden en de plaatselijke voorschriften de armatuur regelmatig controleren en onderhouden.
Page 9 Montage EN Installation NL Montage CS Montáž FR Montage PL Montaż FI Asennus ES Montaje SV Montering RU Монтаж IT Montaggio 22 mm 3 mm 29 mm 5 mm 30 mm - 9 -...
Page 10 - 10 -...
Page 11 - 11 -...
Page 12 - 12 -...
Page 13 - 13 -...
Page 14 - 14 -...
Page 15 14.2 14.1 15.1 15.2 - 15 -...
Page 16 16.2 16.1 - 16 -...
Page 17 1: Black 1: Schwarz 2: Red –Thermal disinfection 2: Rot – Thermische Desinfektion 1: Czarny 1: Svart 2: Czerwony – Dezynfekcja termiczna 2: Röd – Termisk desinfektion 1: Noir 1: černá 2: Rouge – Désinfection thermique 2: Červený – Tepelná dezinfekce 1: Negro 1: Musta 2: Rojo –...
Page 18 - 18 -...
Page 19 Funktion EN Function NL Werking CS Funkce FR Fonctionnement PL Funkcja FI Toiminto ES Función SV Funktion RU Функционирование IT Funzionamento 30 s - 19 -...
Page 20 Hygienespülung ein- / ausschalten EN Switching hygiene flushing NL Hygiënische spoeling CS Zapněte/vypněte on/off in-/uitschakelen hygienické propláchnutí FR Activer/désactiver PL Włączyć/wyłączyć FI Hygieniahuuhtelun päälle-/ pois päältä le rinçage hygiénique spłukiwanie higieniczne kytkeminen ES Activar/Desactivar SV Koppla hygienspolningen RU Гигиеническое промывание el aclarado higiénico till / från включить/выключить...
Page 21 5 mm – - 21 -...
Page 22 - 22 -...
Page 23 60 s 24 h 30 s - 23 -...
Page 24 >12 s - 24 -...
Page 25 Thermische Desinfektion – manuell EN Thermal disinfection NL Thermische desinfectie CS Tepelná dezinfekce FR Désinfection thermique PL Dezynfekcja termiczna FI Terminen desinfiointi ES Desinfección térmica SV Termisk desinfektion RU Термическая дезинфекция IT Disinfezione termica 2,5 mm > 43 °C - 25 -...
Page 26 > 70 °C > 43 °C < 43 °C - 26 -...
Page 27 Reinigungsabschaltung einschalten EN Switch on cleaning switch-off NL Inschakelen van de reiniging CS Vypínač pro čištění shutdown FR Activer l'arrêt de nettoyage PL Włączanie wyłączenia na czas FI Aktivoida pesuseisokkien czyszczenia ES Activar el apagado de limpieza SV Aktivera rengörings RU активировать...
Page 28 Fließzeit einstellen EN Adjust flow duration NL Stromingstijd instellen CS Nastavit dobu průtoku FR Régler la durée d'écoulement PL Ustawić czas przepływu FI Aseta virtausaika ES Ajustar el tiempo de flujo SV Ställa in flytförmĺgan RU Регулировка времени истечения IT Impostazione della durata di flusso 30 s 1 –...
Page 29 Hygienespülung einstellen EN Setting the hygiene flush NL Instellen van de CS Nastavení hygienického proplachování hygiënespoeling FR Réglage de la rinçage PL Ustawianie spłukiwania FI Hygieniahuuhtelun säätäminen d'hygiène higienicznego ES Ajuste del higiene enjuague SV Ställa in hygienspolning RU установив гигиена смыва IT Impostare lo igiene risciacquo ►...
Page 30 24 h 30 s 1 – 255 h 1 – 255 s - 30 -...
Page 31 Reinigungsabschaltung einstellen EN Set the range NL Actieradius instellen CS Nastavení dosahu FR Régler le rayon d’action PL Ustawienie zasięgu FI Aseta ulottuma ES Regular el alcance SV Ställa in räckvidden RU установить диапазон значений IT Impostare la portata 1 min 1 –...
Page 32 Verbrühungsschutz einstellen EN Adjust scald protection NL Bescherming tegen CS Nastavte ochranu proti opaření verbranding instellen FR Réglage du dispositif de PL Ustawianie zabezpieczenia FI Palovammasuojan asettaminen protection contre les échau- przed poparzeniem dures ES Ajustar la protección contra SV Inställning av skållningsskydd RU Настройка...
Page 33 2,5 mm 2,5 mm - 33 -...
Page 34 < 43 °C > 43 °C 1 Nm - 34 -...
Page 35 10. Thermische Desinfektion nachrüsten – elektrisch EN Retrofit thermal disinfection NL Thermische desinfectie CS Dodatečné vybavení tepelnou dezin- monteren fekcí FR Montage ultérieur de la désin- PL Doposażyć dezynfekcję FI Lämpödesinfioinnin jälkivarustelu fection thermique termiczną ES Reequipar la desinfección SV Eftermontera termisk desin- RU Дооснащение...
Page 36 11. Wartung EN Maintenance NL Onderhoud CS Varování FR Maintenance PL Konserwacja FI Huolto ES Mantenimiento SV Underhĺll RU Техническое обслуживание IT Manutenzione - 36 -...
Page 37 12. Abdeckplatte abnehmen EN Remove the cover plate NL Afdekplaat weghalen CS Sejmutí krycí desky FR Retrait de la plaque de PL Zdejmowanie płytki maskującej FI Peitelevyn irrottaminen protection SV Avlägsna täckplattan RU Демонтаж крышки ES Retirar la placa cobertora IT Rimozione della piastrina di copertura 5 mm - 37 -...
Page 38 13. Abdeckplatte montieren EN Install the cover plate NL Afdekplaat monteren CS Montáž krycí desky FR Montage de la plaque de PL Montaż płytki maskującej FI Peitelevyn asennus protection SV Montera täckplattan RU Установка крышки ES Montar la placa cobertora IT Montaggio della piastrina di copertura 5 mm 60 s...
Page 39 14. Siebe wechseln EN Replace the filters NL Zeven vervangen CS Vyměňte síto FR Remplacement les filtres PL Wymiana sit FI Siivilän vaihto ES Cambiar los tamices SV Byt filter RU Сменить сеточки IT Sostituire i filtri 29 mm – - 39 -...
Page 40 – - 40 -...
Page 41 15. Thermostatkartusche wechseln EN Changing the thermostat NL Thermostaatcartridge CS Výměna zásobníku termostatu cartridge vervangen FR Remplacement de la cartouche PL Wymiana głowicy FI Termostaattipatruunan vaihtaminen du thermostat termostatycznej ES Cambio del cartucho de SV Byta termostatpatron RU Замена картриджа термостата termostato IT Sostituzione della cartuccia termostatica...
Page 42 3 mm – - 42 -...
Page 43 – – > 43 °C - 43 -...
Page 44 16. Magnetventilkartusche wechseln EN Replacing the solenoid valve NL Magneetventielpatroon verandering CS Výměna kartuše s magnetickým cartridge ventilem FR Remplacement de la cartouche PL Wymiana wkładu zaworu FI Magneettiventtiilipanoksen d’électrovanne elektromagnetycznego vaihtaminen ES Cambiar cartucho de la válvula SV Byta magnetventilpatron RU Замена...
Page 45 1: Black 1: Schwarz 2: Red –Thermal disinfection 2: Rot – Thermische Desinfektion 1: Czarny 1: Svart 2: Czerwony – Dezynfekcja termiczna 2: Röd – Termisk desinfektion 1: Noir 1: černá 2: Rouge – Désinfection thermique 2: Červený – Tepelná dezinfekce 1: Negro 1: Musta 2: Rojo –...
Page 46 17. Rückflussverhinderer wechseln EN Replace the return flow NL Terugstroomklep vervangen CS Vyměňte zábranu zpětného průtoku inhibitor FR Remplacement du clapet de PL Wymiana zaworu zwrotnego FI Paluuvirtausestäjän vaihto non-retour ES Reemplazar la válvula SV Byt återströmningsskydd RU Заменить клапан обратного течения antiretorno IT Sostituire la valvola antiriflusso 29 mm...
Page 47 – - 47 -...
Page 48 18. Batteriewechsel EN Battery replacement NL Batterijen vervangen CS Výměna baterie FR Remplacement des piles PL Wymiana baterii FI Paristonvaihto ES Cambio de la pila SV Batteribyte RU замена батареи IT Cambio delle batterie E Red E Rojo E Czerwony E Punainen E Rot E Rosso...
Page 49 6 V DC - 49 -...
Page 50 19. Sensor wechseln EN Replace sensor NL Sensor vervangen CS Vyměňte snímač FR Changer le capteur PL Wymienić czujnik FI Anturi vaihto ES Cambiar el sensor SV Byt sensor RU Замена Датчик IT Cambiare il sensore 32 mm - 50 -...
Page 51 1: Black 1: Schwarz 2: Red –Thermal disinfection 2: Rot – Thermische Desinfektion 1: Czarny 1: Svart 2: Czerwony – Dezynfekcja termiczna 2: Röd – Termisk desinfektion 1: Noir 1: černá 2: Rouge – Désinfection thermique 2: Červený – Tepelná dezinfekce 1: Negro 1: Musta 2: Rojo –...
Page 52 20. Ersatzteile EN Replacement parts NL Reserveonderdelen CS Náhradní díly FR Pièces de rechange PL Części zamienne FI Varaosat ES Piezas de recambio SV Reservdelar RU Запчасти IT Pezzi di ricambio 1..2030066259 5 ..2030003296 ASXX2019 EAQLT0003 2..2030066260 6 ..2030060308 ASXX2020 ASXT2001 3..
Page 53 21. Zubehör EN Accessories I NL Toebehoren I CS Príslušenství I FR Accessoire I PL Akcesoria I FI Lisävarusteet I ES Accesorios I SV Tillbehör I RU принадлежности I IT Accessori I 1 ..2030039477 ACEX9001 2 ..5 m: 2030043814 ACEX9010 3 ..
Page 54 Notizen EN Notes NL Notities CS Poznámky FR Notes PL Uwagi FI Muistiinpanot ES Notas SV Notiser RU Примечания IT Annotazioni - 54 -...
Page 55 Notizen EN Notes NL Notities CS Poznámky FR Notes PL Uwagi FI Muistiinpanot ES Notas SV Notiser RU Примечания IT Annotazioni - 55 -...
Page 56 Australia Middle East United Kingdom PR Kitchen and KWC ME LLC Ras Al Khaimah, KWC DVS Ltd - Northern Office Water Systems Pty Ltd United Arab Emirates Barlborough S43 4PZ Dandenong South VIC 3175 Phone +971 7 2034 700 Phone +44 1246 450 255...
