VIBIA Empty 4125 Instructions De Montage page 12

3b
4b
EN

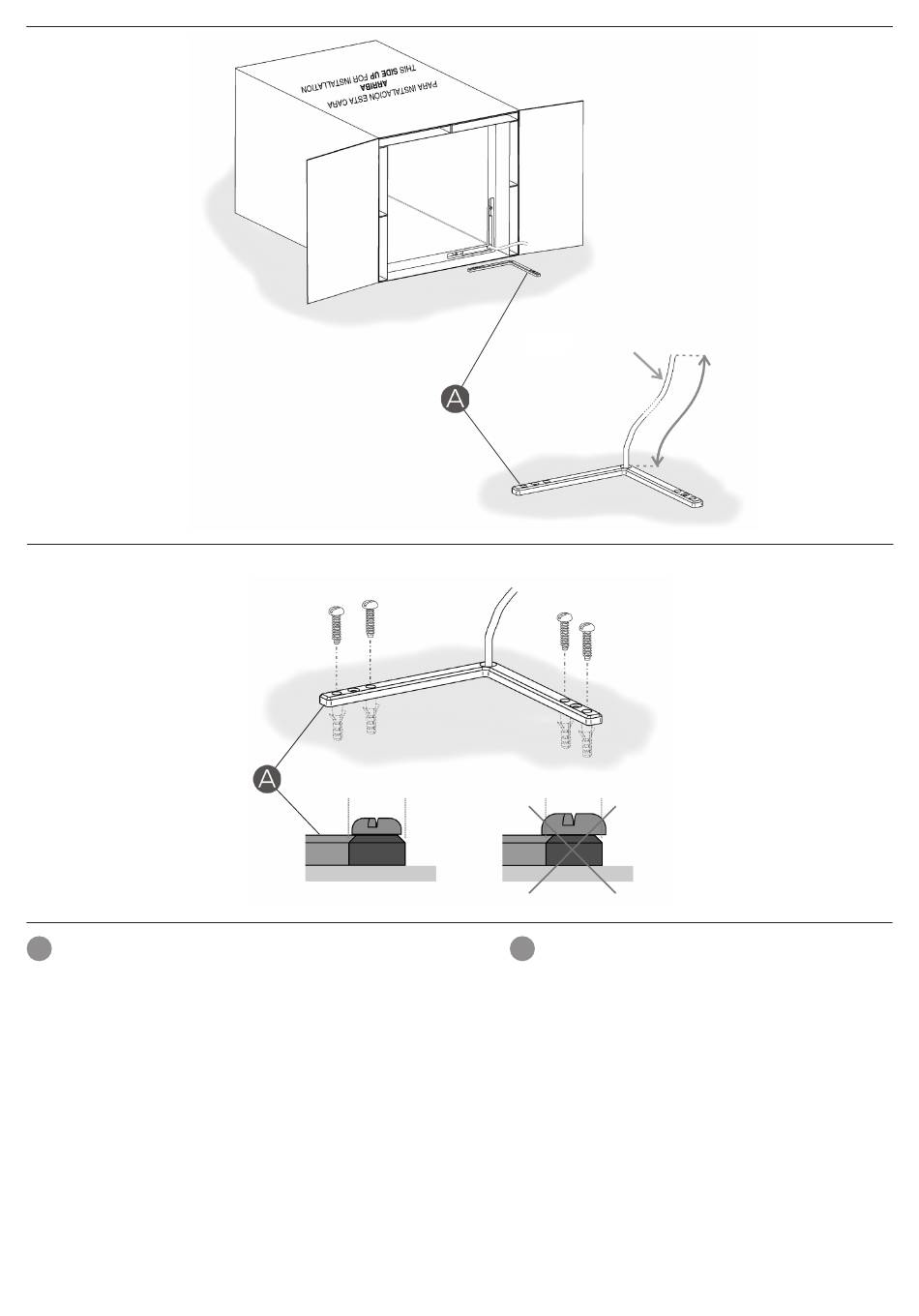

3b. Place the bracket (A) in the desired position bearing in mind
that the direction in which it is fixed determines which way the
casing will face.
Next, run the cable from your power supply through the opening in
the bracket. At least 39 3/8" of cable must be left for ref. 4125, and
49 3/16" for ref. 4130.
NOTE: The cable must be H05 RN-F rubber or better with a 0.28"
diameter, though this may be from 0.24" to 0.35".
Finally, position the casing in a horizontal position, lying next to the
installation point in such a way that the printed text "THIS SIDE UP
FOR INSTALLATION" is at the top.
4b. Fix the bracket (A) to the floor using the most suitable screws
and plugs.
IMPORTANT: the head of the screw must not project outside the
width of the bracket.
10/16
Ø9/32"
FR
3b. Placez l'équerre de fixation (A) sachant que la direction dans
laquelle vous la fixez détermine l'orientation du boîtier de la structu-
re du luminaire.
Ensuite, faites passer le câble de votre installation par l'orifice
prévu sur l'équerre de fixation. Il faut laisser au moins 39 3/8" de
câble pour la réf. 4125 et 49 3/16" pour la réf. 4130.
REMARQUE: le câble doit être un câble H05RN-F en caoutchouc
flexible, ou encore mieux, d'un diamètre de 0,28", (bien que le
diamètre puisse varier de 0,24" à 0,35").
Enfin, placez la structure du luminaire en position horizontale, à
côté du point d'installation, de manière à ce que le texte imprimé
"CÔTÉ SUPÉRIEUR LORS DE L'INSTALLATION" sur l'emballage soit
effectivement situé sur le haut de celui-ci.
4b. Fixez l'équerre de fixation (A) au sol en utilisant les vis et les
chevilles les mieux adaptées au support.
ATTENTION: les têtes des vis ne doivent pas être plus larges que
l'équerre de fixation.
Ref. 4125:
39 3/8"
Ref. 4130:
49 3/16"
