Motorrahmen
Motor frames / Sommier motorisé
Lattoflex 282/382/982
2-Motorer
Lattoflex 283/383/983
3-Motorer
Montage- & Bedienungsanleitung
Installation and operating instructions
Instructions de montage et d'utilisation
Lattoflex 284/384/984
4-Motorer
deutsch
Wichtiges Dokument. Bitte sorgfältig aufbewahren!
english
Important document. Please keep in a safe place.
français
Document important. A conserver avec soin.
Publicité
Manuels Connexes pour Lattoflex 282
Sommaire des Matières pour Lattoflex 282
- Page 1 Motorrahmen Motor frames / Sommier motorisé Lattoflex 282/382/982 2-Motorer Lattoflex 283/383/983 Lattoflex 284/384/984 3-Motorer 4-Motorer Montage- & Bedienungsanleitung deutsch Wichtiges Dokument. Bitte sorgfältig aufbewahren! Installation and operating instructions english Important document. Please keep in a safe place. Instructions de montage et d’utilisation français...
- Page 2 Inhaltsverzeichnis Abbildungen ....................3 Montage, Anschluss und Bedienung ............. 4 - 7 Sicherheitshinweise ..................7 Reinigung und Pflege ..................7 Technische Daten ...................19 Contents Illustrations ......................3 Installation, connection and operation ............8 - 11 Safety instructions ..................11 Care instructions ...................11 Technical data ....................19 Sommaire Illustration ......................3 Montage, raccordement et utilisation ............
- Page 3 ca. 70 cm ca. 5 cm ca. 14 cm max. 8 cm max. 4 cm...
- Page 4 Montagehinweise Rahmentyp und Seriennummer Wir empfehlen für eine stabile Bettkon- struktion bei Dreiecksauflagen immer Das Typenschild finden Sie am Kopfende einen Auflagepunkt in der Bettseiten- auf dem linken Längsholm unter der mitte. Kopfhoch lagerung. Antirutschfolie Mitgeliefertes Zubehör An den Auflagepunkten des Rahmens im Montagezubehör: Matratzenhalter Bettgestell anbringen.

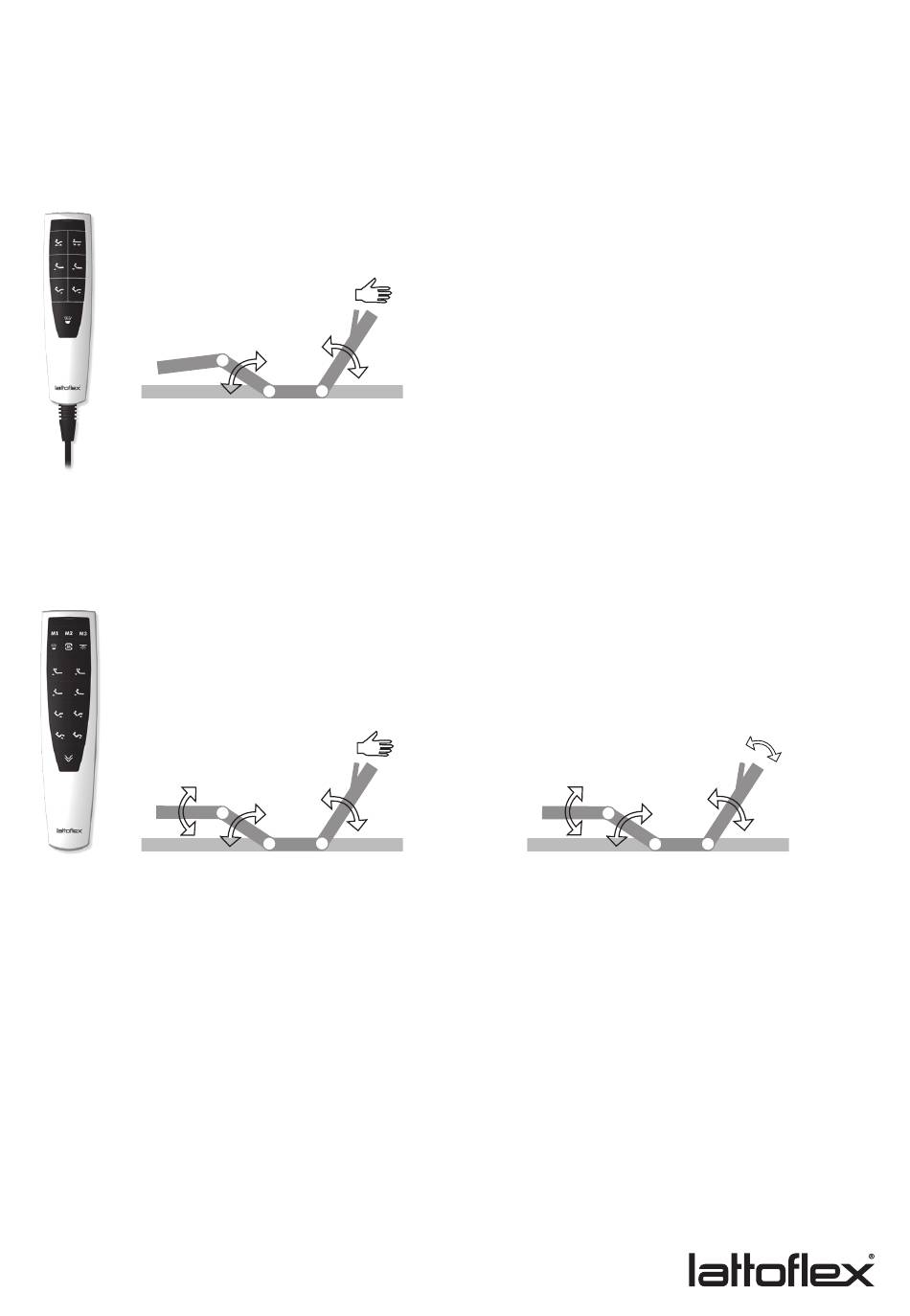

- Page 5 Einstellungen vornehmen 2-Motorer (x82) mit Kabelhandschalter Alle Antriebe gleichzeitig aufwärts alle Antriebe gleichzeitig abwärts Rückenverstellung aufwärts Rückenverstellung abwärts Beinverstellung aufwärts Beinverstellung abwärts Verwenden Sie die Tasten Solange Sie eine Taste drücken wird der entsprechende Antrieb verfahren. Anschluss und Inbetriebnahme 3-Motorer (x83) mit Funk-Fernbedienung 4-Motorer (x84) mit Funk-Fernbedienung Bitte gehen Sie zur Inbetriebnahme Ihres Fernbedienung bereithalten!
