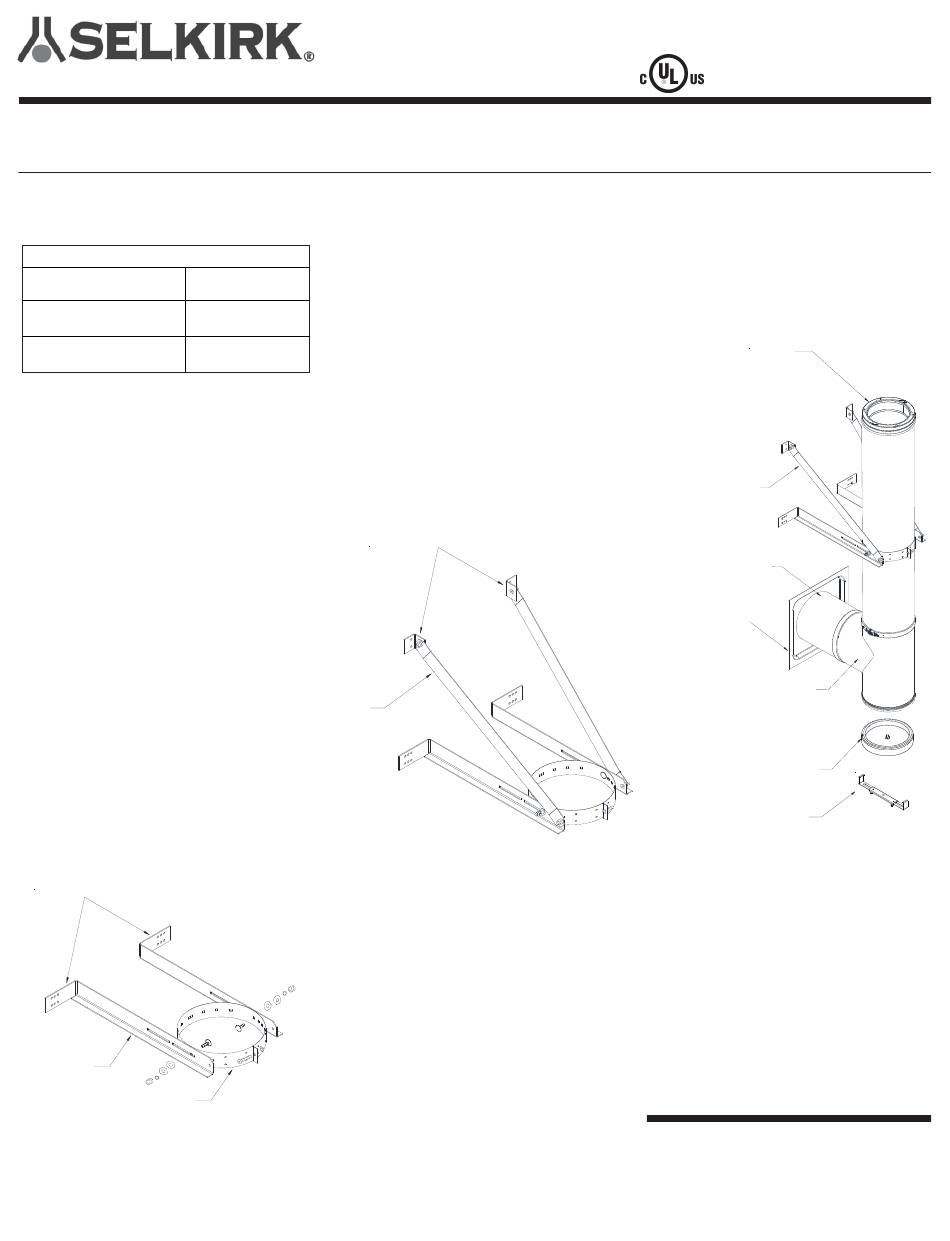

6, 7 et 8po - Modèles: UltimateOne (U1), Ultra-Temp (UT) et SuperPro (SPR)
VEUILLEZ LIRE LES DIRECTIVES ATTENTIVEMENT AVANT DE COMMENCER LE PROJET. SOUVENEZ-VOUS QUE LA PRIORITÉ EST LA SÉCURITÉ. NOS SYSTÈMESDE
CHEMINÉE ONT ÉTÉ CONÇUS POUR ÊTRE INSTALLÉS PAR DES PERSONNES QUALIFIÉES, EN CONFORMITÉ AUX CODES LOCAUX DU BÂTIMENT.
Faite référence aux installations principales ou les feuillets appropriés emballée avec support, coupe-feu murale isolé, bride murale,
capuchon rond et solin.
Le support de mur prolongé a un ajustement jusqu'à
12 pouces d'un mur vertical pour permettre une
cheminée d'être installé et de passer à côté d'une
corniche de 12 po. (voir tableau 1).
TABLEAU 1- RENDEMENT MAXIMAL
Dia. de cheminée - 6po
Dia. de cheminée - 7po
Dia. de cheminée - 8po
La courroie de support est préassemblée pour un
diamètre de 6 po. Pour diamètres de 7 et 8 po,
délocalisez les boulons en conséquence. Formez
la courroie de forme d'anneau et reliez lâchement
les languettes avec le boulon de 2 po.
1. Orienter la courroie tel qu'illustré au schéma 1,
et insérer un boulon de chaque côté (de l'intérieur)
à travers d'un trou à mi-chemin à travers de la
courroie.
2. Fixer les bras inférieurs à la courroie de
support en plaçant un bras de support inférieur
(orienté tel qu'illustré) sur chaque côté de la
courroie, en guidant les boulons à travers les
fentes (de sorte que la courroie se trouve à la
distance desirée du mur) et fixer avec les
rondelles, rondelles freins et écrous.
3. Orientez les bras supérieurs comme montrer
au schéma 2 et fixez les au bras inférieur avec
boulons, rondelles et écrous comme indiqué.
4. Fixez les bras supérieurs aux équerres murales
avec boulons, rondelles et écrous.
Le support mural prolongé devrait maintenant
être comme illustré au schéma 2.
Serrez les boulons juste assez pour permettre un
ajustement.
Fixez au mur avec deux (2) écrous
1/4 po x 2 po par côtés
Bras
infèrieur
Courroie
de support
5.
Déterminez
l'emplacement
l'assemblement sera installé. Assurez-vous que
le mur auquel le support sera fixé est solidement
construit, capable de fournir un point d'ancrage
pour les boulons de coffrage.
©2013 Support mural prolongé
INSTRUCTIONS D'INSTALLATION SUPPLÉMENTAIRE
N.B.: La longueur de cheminée (section
horizontale) doit s'étendre d'au moins 3.5 po au-
delà du mur intérieure dans la pièce.
ATTENTION: Installez le coupe-feu mural avant
d'installer l'ensemble de support mural prolongé.
28 pds (8.5 m)
6. Attachez une longueur de cheminée isolée
appropriée au branchement du té isolé. Sécurisez
25 pds (7.6 m)
en place avec la bride de sécurité fournie. Assurez-
vous que la serrure de sûreté de la bride fait face
20 pds (6.1 m)
vers le bas afin d'empêcher l'accumulation d'eau
dans la bride.
7. De l'extérieur, glisser l'assemblage (longueur
de cheminée installée au branchement du té) à
travers le coupe-feu mural en s'assurant que la
direction de la partie mâle du té est vers le haut.
Le coupe-feu mural fournira l'appui jusqu'à ce
que vous soyez prêt à installer l'ensemble de
support mural prolongé.
Équerre murale - Fixez au mur avec quatre
(4) boulons de coffrage 1/4" x 2" par côtés
Bras
supérieur
8. Le support mural prolongé devrait être installé
sur la première longueur de cheminée verticale
au-dessus du té isolé (schéma 3). Desserrez la
courroie de support jusqu'à ce que le diamètre
soit suffisamment grand pour accueillir la
longueur de cheminée isolée. Serrez le boulon
de la courroie juste assez pour retenir le support
SCHÉMA 1
prolongé en place. Placez la section de cheminée
sur la sortie du té et fixer en place avec bride de
sécurité.
L'ensemble devrait maintenant être orienté,
comme illustré au schéma 3.
9. Fixez les bras inférieurs au mur en utilisant
deux (2) boulons de coffrage 1/4 po x 2 po par
côtés. Fixez les deux équerres murales avec
auquel
quatre (4) boulons de coffrage 1/4 po x 2 po (2 par
côtés).
N. B.: Assurez-vous que les boulons de coffrage
sont fixés dans la structure et non seulement
dans le revêtement mural.
Tout droit réservé
SCHÉMA 2
2002410
06/13/2013
Support mural prolongé
Testé selon: UL 103 HT,
ULC-S604, ULC-S610, ULC-S629
10. Assurez-vous de faire les ajustements
nécessaires pour une position adéquate. Serrez
la courroie autour de la cheminée avec boulon et
écrou. Sécurisez en place avec 2 vis en acier
inoxydable de 1/8 po x 1/2 po en utilisant les deux
trous pilotes trouvés sur chaque côté des
languettes de courroie dans la longueur de
cheminée.
Sceller les têtes de vis avec un
enduit étanche à la silicone.
Longueur de cheminée isolée
Support mural
prolongé
Longueur de
cheminée isolé
Partie
extérieure du
coupe-feu
mural isolé
Té isolé
Bouchon isolé
Pince de retenue
11. Sécurisez le bouchon de té avec l'ensemble
de pince de retenue. L'ensemble contient une
série de braquettes ajustable aillant des fentes
pour accommoder une variété de diamètres.
L'ensemble est utilisé lorsque le té isolé est
supporté à l'aide d'un support mural prolongé.
N. B.: Il ya des occasions ou it est nécessaire
qu'une extension doive être ajoutée en dessous
du té. Vérifiez avec les autorités locales pour
aucune restriction.
Selkirk Corporation
Hamilton, On L8L 7X6
Toll Free: 1.888.SELKIRK (735.5475)
Imprimé aux États-Unis
SCHÉMA 3
P. O. Box 526
