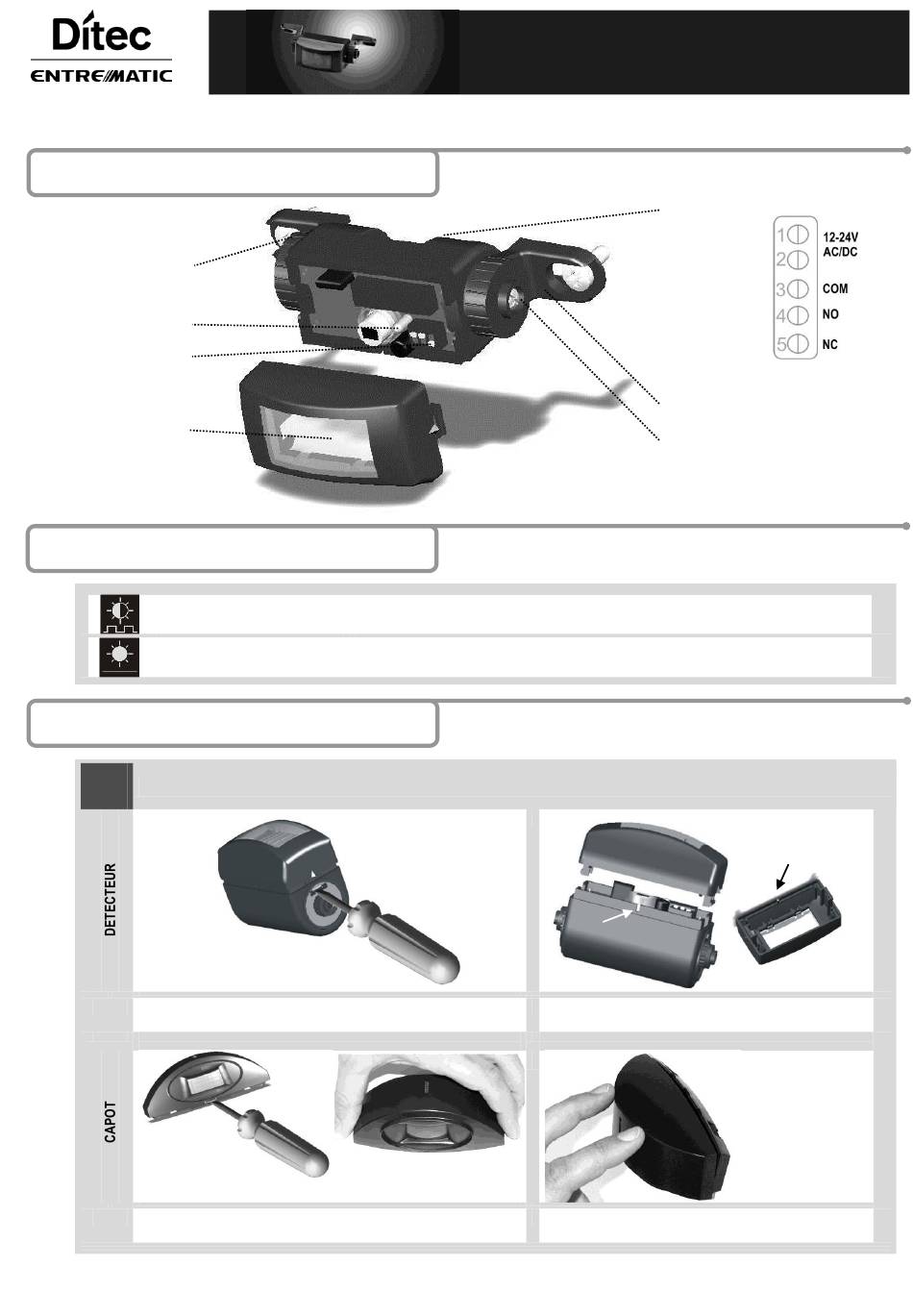

Description
Vis de fixation (black)
LED
Dip-switch
Lentille
2
LED
LED ROUGE CLIGNOTE
RED LED LIGHTS UP
3
Installation
1
Ouverture et fermeture du détecteur
Pour ouvrir le détecteur, insérez le tournevis dans l'encoche
rectangulaire sous la crémaillère de fixation.
Pour enlever le capot, utilisez un tournevis (gauche) ou pincez
simultanément les 2 cotés du couvercle du capot (droite).
DÉTECTEUR INFRAROUGE PASSIF POUR PORTES AUTOMATIQUES
La LED clignote pendant quelques secondes après la mise sous tension
Le détecteur détecte un mouvement
Ditec PASP
MANUEL D'UTILISATION
Bornier à vis
Patte de fixation
Vis de fixation des pattes (aluminium)
Veiller à tenir compte des détrompeurs lors de l'insertion
des pattes du couvercle dans la base.
Engagez le bas du capot dans les clips inférieurs de la
base et poussez sur le haut du capot.
1/4
