Raccord mâle-femelle

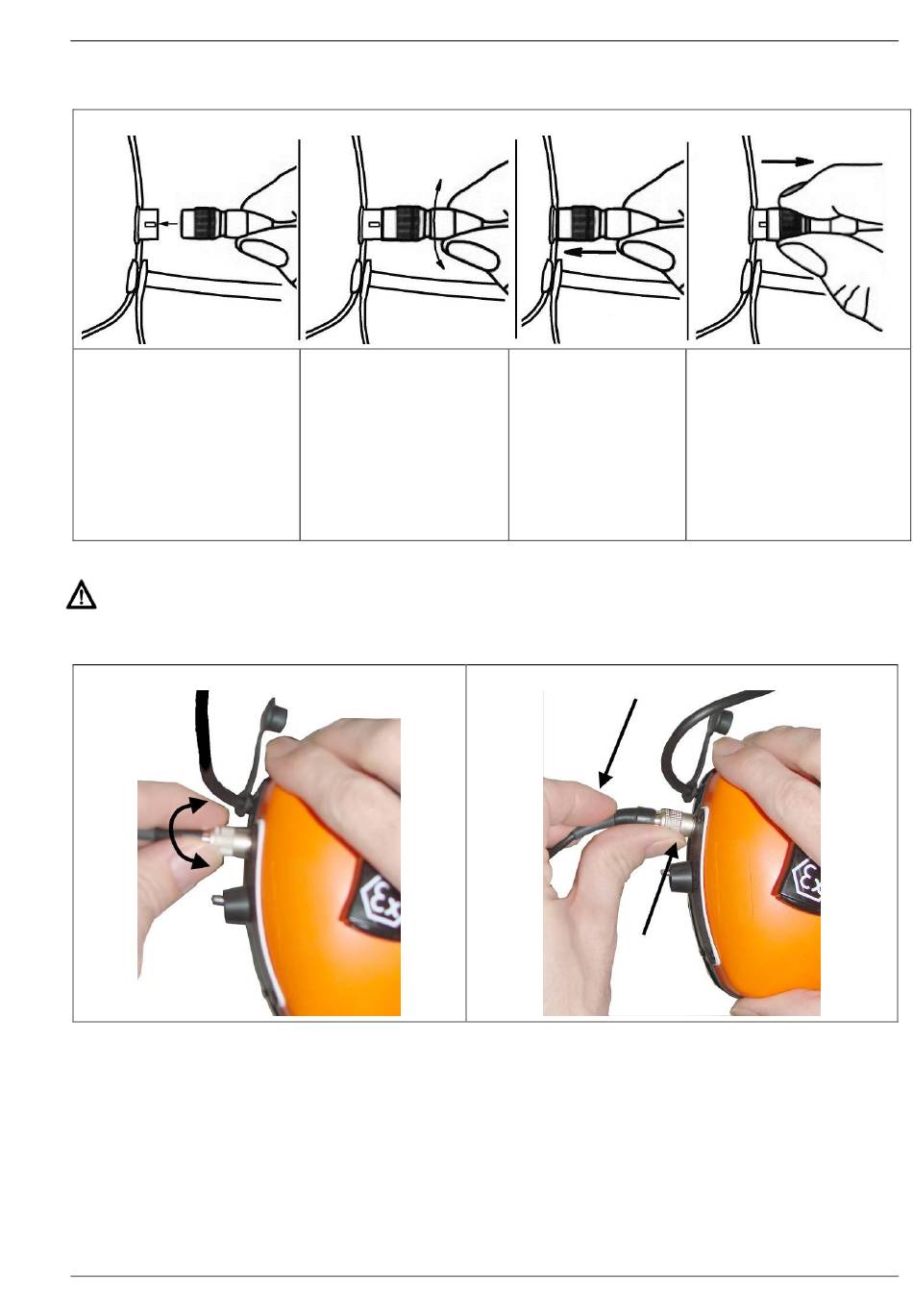

Illustration 9 – Etablir et séparer le raccord mâle femelle
Saisissez la prise mâle
derrière le manchon
coulissant cannelé et
posez-la sur la douille.
ATTENTION
Un raccord mâle-femelle verrouillé ne doit être ni tordu (illustration 10), ni plié (illustration 11).
Un maniement non conforme peut endommager le raccord mâle-femelle.
Illustration 10
Ne tirez jamais sur le câble du raccord mâle-femelle. Vous pourriez l'endommager
(illustration 12).
dok1121-f-06-0617
Tournez la prise mâle
avec précaution sur la
douille jusqu'à ce
qu'elle s'enfonce
légèrement dans la
douille.
Illustration 11
15 / 28
Enfoncez la prise
mâle dans la douille
jusqu'à ce que le
manchon coulissant
s'emboîte en
direction de la
flèche et que la
prise mâle soit
verrouillée.
Pour déverrouiller le
raccord mâle-femelle,
saisissez la prise mâle
uniquement au manchon
coulissant cannelé et
retirez-la avec précaution
hors de la douille.
