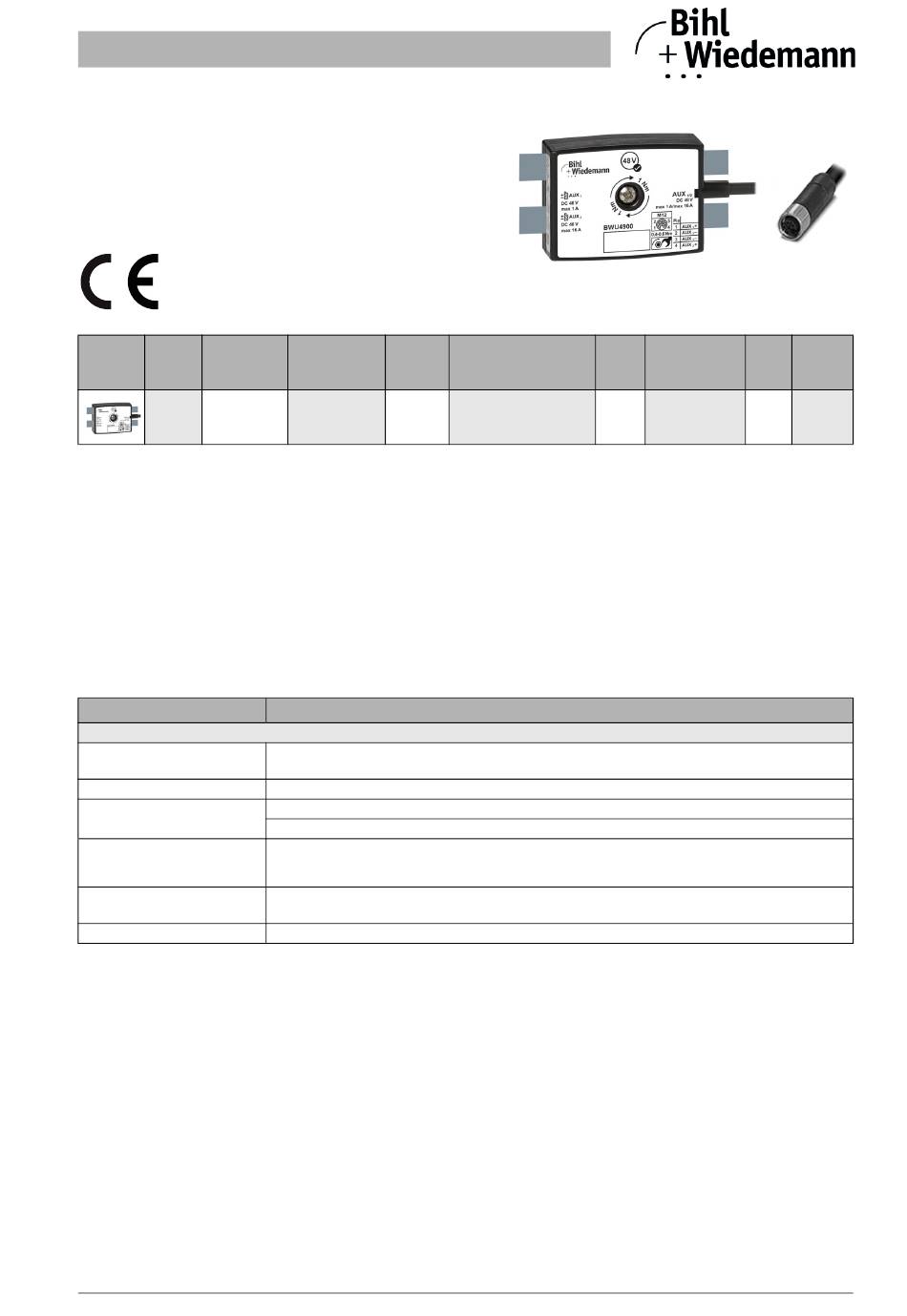

Répartiteur passif AUX, IP67
Répartiteur passif AUX
Passages de câble pour 2 câbles profilés
• à 1 x connecteur d'alimentation femelle M12, codé L
Figure Type Forme plate,
conçu pour
chemin de
(1)
câble
IP67, prof. oui, profondeur
25 mm 25 mm
(1)
Forme plate, conçu pour chemin de câble
Les boîtiers de forme plate et avec sorties de câbles latérales conviennent particulièrement en montage en conduits de câbles, en che-
mins de câbles acier ou PVC, en goulottes ou en moulures. Veuillez tenir compte des différentes profondeurs de boîtier respectives selon
leurs types d'applications.
(2)
Fusibles internes
1 A, auto-réarmables: La protection interne est assurée par des fusibles auto-réarmables 1 A pour AUX. Pour chaque connexion ≤1 A
est disponible.
4 A fusible lente: La protection interne est assurée par des fusibles lentes 4 A pour AUX U
≤4 A sont disponibles.
8 A fusible lente: La protection interne est assurée par des fusibles lentes 8 A pour AUX. Pour chaque connexion ≤8 A sont disponibles.
(3)
Raccordement: d'autres options de raccordement sont disponibles sur demande.
(4)
Câble: d'autres longueurs de câble de raccordement sont disponibles sur demande.
N° art.
Raccordement
Passages de câble profilé
Raccordement
Câble rond
Tension d'utilisation
Courant d'utilisation
Fusibles internes
Bihl+Wiedemann GmbH · Floßwörthstr. 41 · D-68199 Mannheim · Tel.: 0621/33996-0 · Fax: 0621/3392239 · eMail: mail@bihl-wiedemann.de
www.bihl-wiedemann.de
AUX
Fusibles Passage de
(2)
internes câble profi-
lé
2 x AUX
(séparés
non
galvanique-
ment)
BWU4900
2 x AUX (séparés galvaniquement),
câble profilé et technique de pénétration de l'isolant
1 x connecteur d'alimentation femelle M12, droit, codé L, 4 pôles
2 m
charge de traction permis max. 10 N
AUX1: 48 V (33 ... 52 V ) PELV
DC DC
AUX2: 48 V (33 ... 52 V ) PELV
DC DC
AUX1 max. 1 A
AUX2 max. 16 A
non
Indications sans garantie
(3)
Raccordement Câble
rond
1 x connecteur d'alimenta-
tion femelle M12, droit, codé 2 m
L, 4 pôles
et pour AUX U
S
(1)
(1)
Mannheim, 14.11.24
(figure similaire)
Fonction spéciale Indice N° art.
(4)
de pro-
tection
- IP67 BWU4900
. Pour chaque connexion
