Ecrans d'affichage et organisation des pages

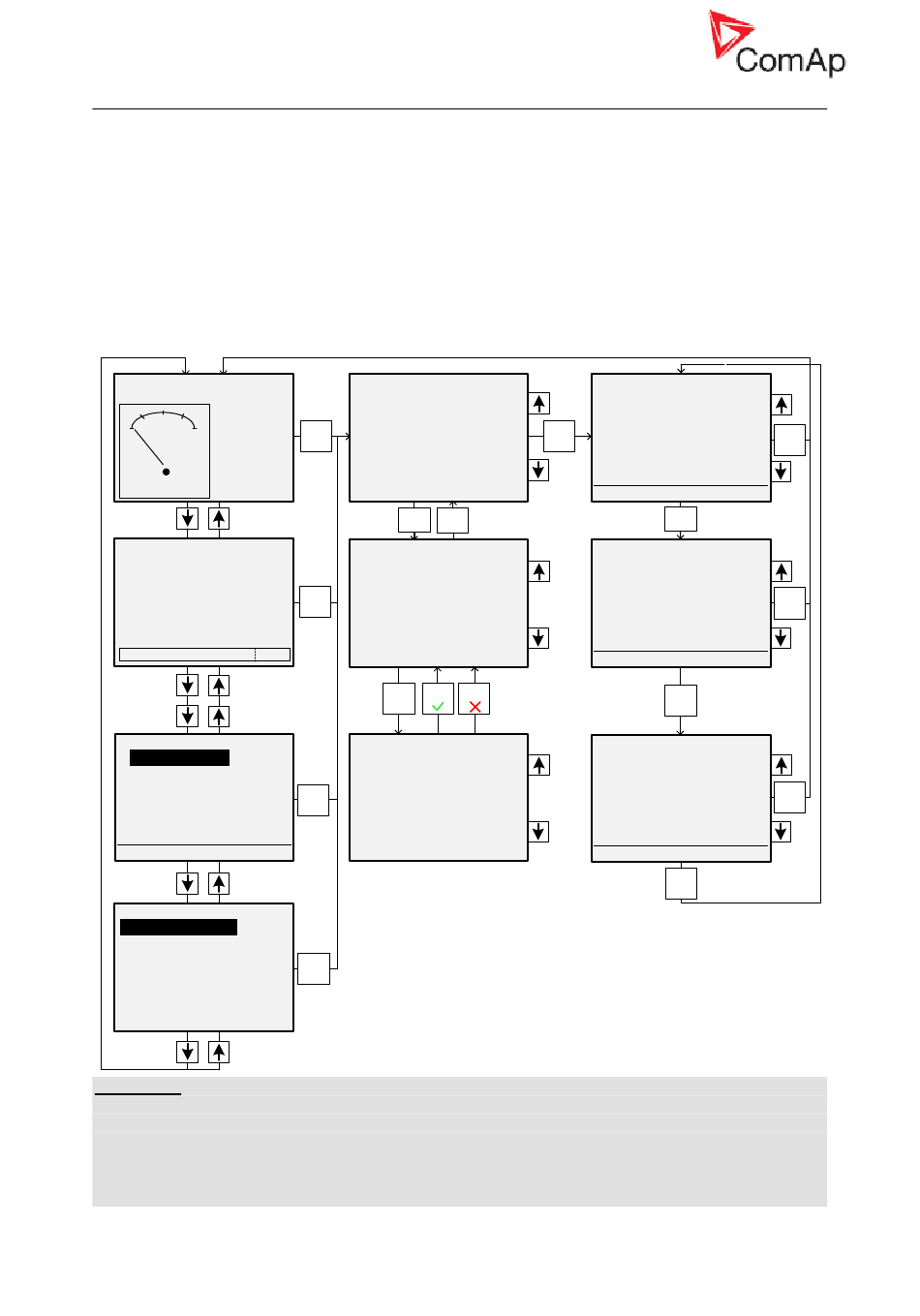

Les informations affichées sont organisées en "pages" et en "écrans". Le bouton PAGE permet de
passer d'une page à l'autre.
1. La page Measurement (mesures) se compose d'écrans qui affichent des valeurs mesurées
comme les tensions, le courant, la pression de l'huile, etc..., et des valeurs calculées comme
la puissance du groupe, des données statistiques et la liste des alarmes sur le dernier écran.
2. La page Setpoints (points de consigne) présente tous les points de consigne rassemblés en
groupes ainsi qu'un groupe spécial protégé par mot de passe.
3. La page History log (historique) présente le journal historique avec le dernier enregistrement
affiché en premier.
Mesures
OFF
MAN
AUT
TEST !
Not ready
MainsFlt
PF
0.00
RPM
No Timer
0 kW
Generator
L1N
0 L1L2
L1N
0 L1L2
L1N
0 L1L2
Gen freq
0.0Hz
0
0
0
ECU AlarmList
>EngOil Press
000225 (000E1h)
FC
100 OC 4 FMI
AlarmList
1
Emergency Stop
R
:
EMARQUE
Les pages Historique et Points de consigne sont uniquement disponibles quand vous choisissez
l'interface Engineer (technicien) et non pas User (utilisateur). Voir le sous-chapitre Ecran
d'information du contrôleur ci-dessous.
La page de l'historique n'est pas disponible sur les modèles InteliLite MRS 3, 4, 10, 11 et AMF 8, 9,
20.
Manuel opérateur IL-NT
©ComAp – Décembre 2008
