Description générale.
Les modules d'alimentation sont destinés à être installés dans un boîtier supplémentaire. Afin de répondre aux
exigences des normes IDS et AC, le boîtier doit être conçu en fonction du niveau de sécurité avec lequel la conformité est établie.
Les alimentations tampons ont été conçues conformément aux exigences de la norme (I&HAS) EN50131-6:2017 grade 1-3 et classe
environnementale II et (KD) EN60839-11-2:2015+AC:2015 et classe environnementale I. Les blocs d'alimentation sont destinés à l'alimentation
ininterrompue des dispositifs du système d'alarme nécessitant une tension stabilisée de 12 ou 24 V CC (±15 %).
En fonction du niveau de protection requis pour le système d'alarme sur le lieu d'installation, le rendement de l'unité d'alimentation et le
courant de charge de la batterie doivent être réglés comme suit :
Modèle
Batterie/courant de
d'alimentation
PSG3-12V2A-B
PSG3-12V3A-C
PSG3-12V5A-C
PSG3-12V5A-D
PSG3-12V10A-E
PSG3-24V2A-C
17Ah (x2) / 0,8 A
PSG3-24V5A-D
40Ah (x2) / 1,8 A
* si des défauts de la source primaire sont signalés au centre de réception des alarmes ARC (conformément au point 9.2 de la norme EN50131-6)
** si les défauts de la source primaire ne sont pas signalés au centre de réception des alarmes ARC (conformément à 9.2 EN50131-6) En cas
d'absence d'alimentation principale, la batterie de secours est immédiatement activée.
2.2
Schéma de principe.
L'unité d'alimentation a été fabriquée sur la base d'un système de convertisseur AC/DC à haut rendement. Le circuit de microprocesseur
appliqué est responsable du diagnostic complet des paramètres de l'unité d'alimentation et des batteries.
2
Description technique.
charge
Grade 1, 2 - en attente
durée 12 h
7Ah / 0,4 A
17Ah /0,8 A
17Ah / 0,8 A
40Ah / 1,8 A
65Ah / 2,6 A

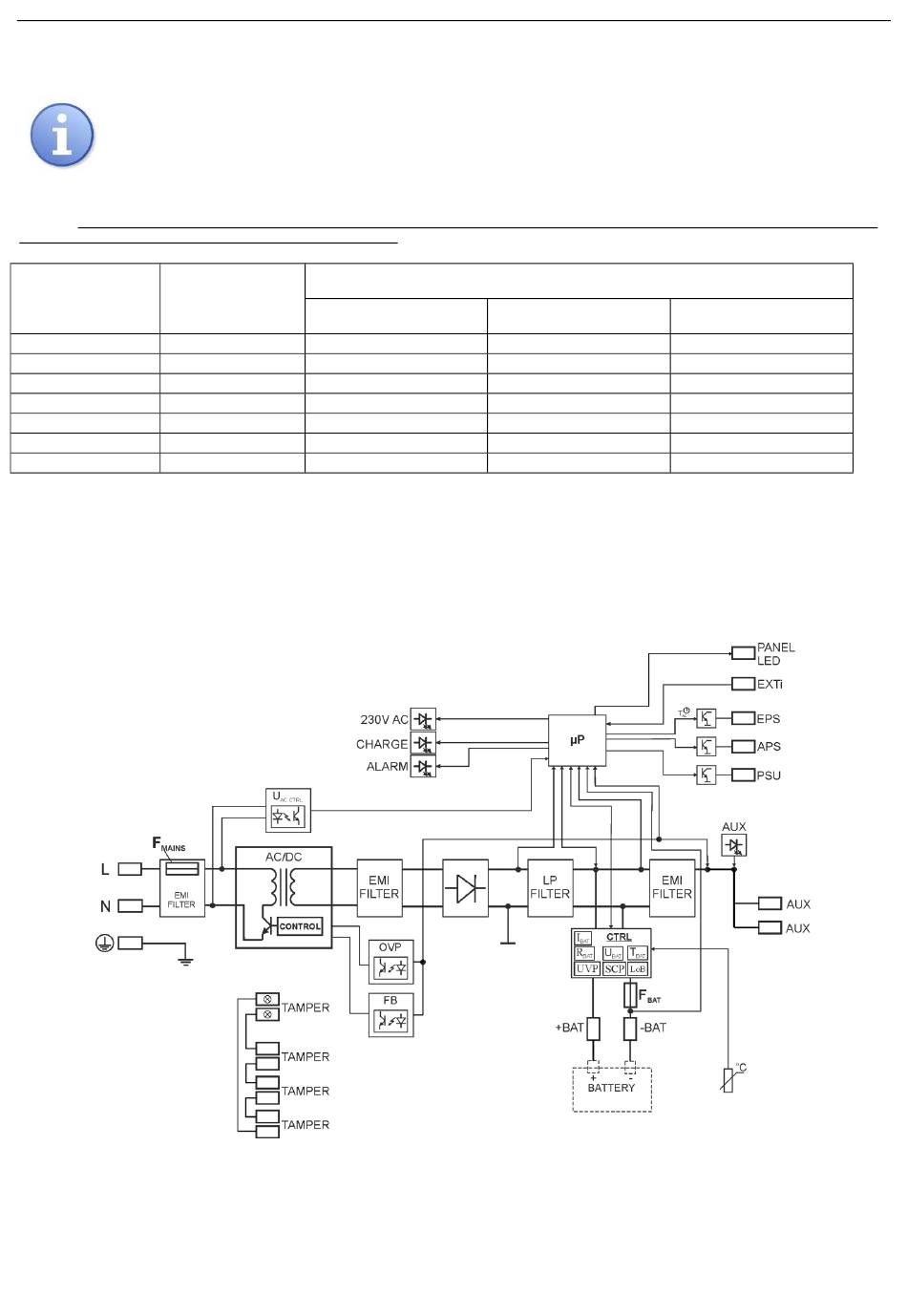

Fig. 1. Schéma fonctionnel de la PSU.
PSG3
Courant de sortie [A] en fonction de l'application Bloc d'alimentation
(selon EN50131-6)
* Grade 3 standby (en attente)
durée 30 h
0,55 A
1,39 A
1,39 A
3,3 A
5,4 A
1,4 A
3,3 A
5
** Disponibilité de grade 3
durée 60 h
0,2 A
0,54 A
0,54 A
1,30 A
2,1 A
0,5 A
1,3 A
0,09 A
0,25 A
0,25 A
0,64 A
1,0 A
0,24 A
0,63 A
