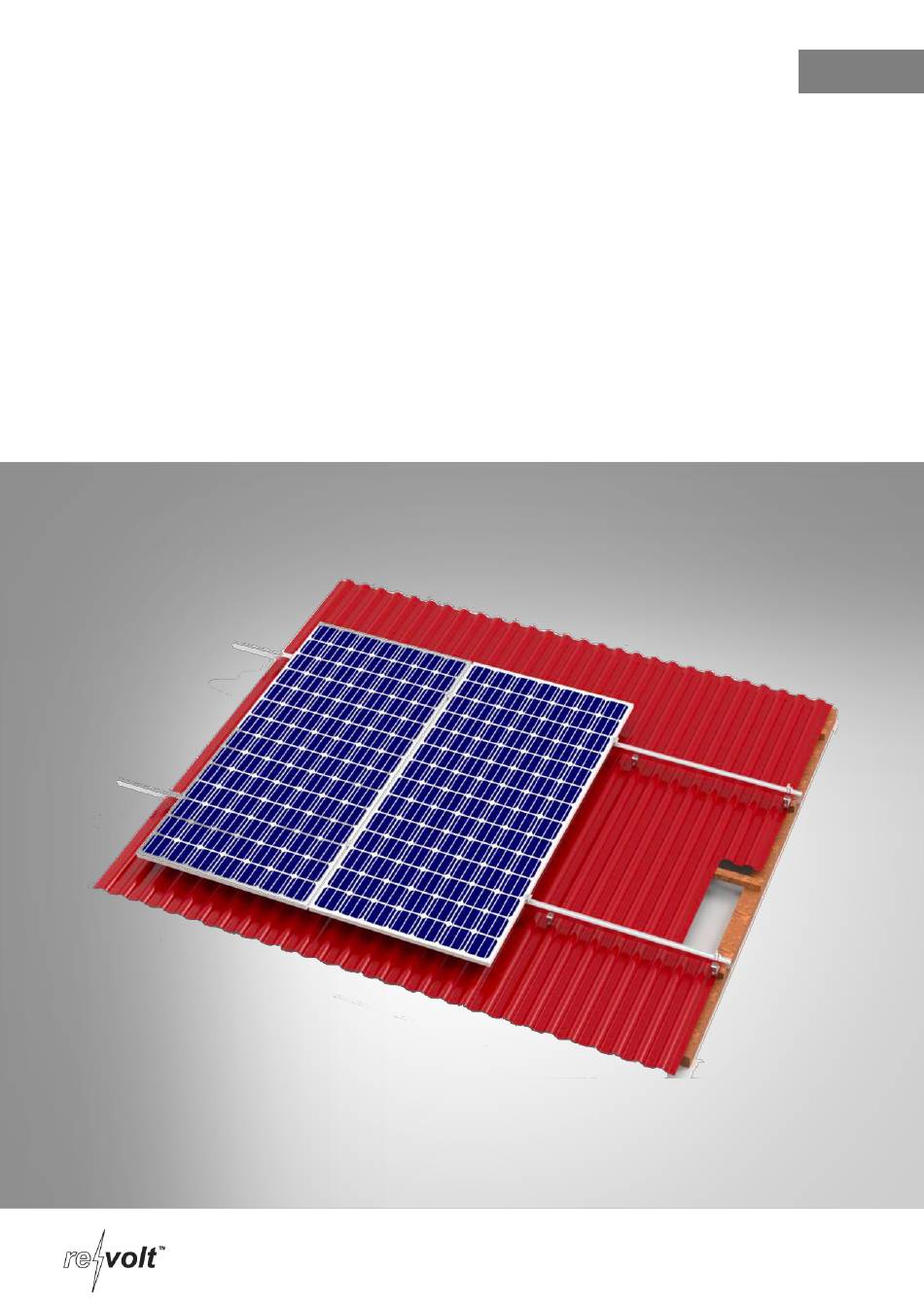

- Page 1 Solarmodul-Montage-Set für 1 oder 2 Solarmodul(e) Bedienungsanleitung ZX-7420-675 ZX-7421-675...
- Page 2 Wichtige Montagehinweise ....................4 Haftungsausschluss: ......................5 Produktdetails ........................6 Installation des Alu-Profils ....................7 Installation eines Solarmoduls (ZX-7420) ................ 9 Installation von 2 Solarmodulen (ZX-7421) ..............9 Alu-Profile verbinden (ZX-7421) ..................10 Technische Daten ......................11 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs.
- Page 3 Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die aufgeführten Hinweise und Tipps, damit Sie Ihr neues Montage-Set optimal einsetzen können. Produktvarianten • ZX-7420: 14-teiliges Set zur Montage eines einzelnen Solarmoduls • ZX-7421: 34-teiliges Set zur Montage von zwei Solarmodulen Lieferumfang 14-teiliges Set •...
- Page 4 Montage-Aspekte beinhaltet. Es liegt in Ihrer Verantwor- tung zu prüfen, ob dieses Montage-Set für Ihren Einsatzzweck geeignet und ausreichend ist! In jedem Fall sind zur Bestimmung der nötigen Befestigungspunkte standortabhängige Faktoren und Belastungen zu beachten, wie z.B. durch Wind und Schnee (DIN 1055-4/5). Revolt – www.revolt-power.de...
- Page 5 Methoden der Installation, der Anlagenbetrieb sowie die Wartung der Module von der PEARL GmbH kontrolliert oder überwacht werden können, übernimmt die PEARL GmbH keine Haftung für Schäden, die durch den nicht bestimmungsgemäßen Gebrauch, die fehlerhafte Installation, Betrieb, Verwendung oder Wartung entstehen. Revolt - www.revolt-power.de...
- Page 6 Produktdetails Alu-Profil Erdungs- Dachhaken halterung Mittelhalterung Endhalterung (nur ZX-7421) Kabelclip Profilverbinder (nur ZX-7421) Erdungsclip (nur ZX-7421) Revolt – www.revolt-power.de...
- Page 7 Achten Sie beim Montieren des Dachhakens darauf, dass sein Steg nicht auf einem Dachziegel aufliegt. Zur Vermeidung eines Ziegelbruchs sollte zwischen dem Steg und dem Dachziegel ein Freiraum von ca. 3 - 5 mm vorhanden sein. Gegebenenfalls muss der Dachziegel geringfügig bearbeitet werden. Schrauben 6,3 x 80 mm Revolt - www.revolt-power.de...
- Page 8 Position am Alu-Profil an und verbinden Sie den Er- dungsleiter. 6. Bringen Sie die jeweils in Schritt 1 entfernten Dachziegel wieder an. 7. Wiederholen Sie die Schritte 1 bis 6 für die verbleibenden Dachhaken und Alu-Profile. Revolt – www.revolt-power.de...
- Page 9 Installation eines Solarmoduls (ZX-7420) Platzieren Sie das Solarmodul an gewünschter Stelle so, dass es auf beiden Alu-Profilen aufliegt, und fixieren Sie es dann mithilfe von 4 Endhalterungen jeweils rechts und links an den Alu-Profilen. Installation von 2 Solarmodulen (ZX-7421) 1. Stecken Sie je eine Mittelhalterung in je ein Alu-Profil ein und schieben Sie es so weit...
- Page 10 Sie hierfür die Schrauben am jeweiligen Profilverbinder heraus, um diesen dann in das Ende eines Aluprofils (siehe Abbildung Nr. 1) einstecken und mittels der Schrauben fixie- ren zu können. Verfahren Sie dann mit dem zweiten Alu-Profil ebenso (s. Abbildung Nr. 2): Revolt – www.revolt-power.de...
- Page 11 Technische Daten Unterstützte Solarmodul-Breite bis ca. 1150 mm Unterstützte Solarmodul-Rahmenbreite 30 bis 35 mm Material Aluminium, Edelstahl Gewicht ZX-7420 4,5 kg Gewicht ZX-7421 9,3 Kg Revolt - www.revolt-power.de...
- Page 12 Kundenservice: DE: +49(0)7631–360–350 CH: +41 (0)800-55-4000 FR: +33(0)388–580–202 PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV2 – 18.06.2025 – MW/GW/TS Revolt – www.revolt-power.de...
- Page 13 Kit de montage pour 1 à 2 modules solaires Mode d'emploi ZX-7420-675 ZX-7421-675...
- Page 14 Description du produit....................... 5 Installation du transformateur de tension ............... 6 Installation d'un panneau solaire (ZX7420) ..............9 Installation de deux panneaux solaires (ZX7421) ............9 Connecter les profilés en aluminium (ZX7421) ............... 10 Caractéristiques techniques ................... 11 Revolt – www.re-volt.fr...
- Page 15 • 8 crochets de toit avec 3 vis 6,3 x 80 mm chacun • 2 supports de terre • 4 supports centraux • 4 supports d'extrémité • 4 clips de terre • 4 clips de câble • Mode d'emploi Revolt – www.re-volt.fr...
- Page 16 ! Dans tous les cas, tenez compte des facteurs et des charges qui dépendent du site, par exemple le vent et la neige, pour déterminer les points de fixation nécessaires (DIN 1055-4/5). Revolt – www.re-volt.fr...
- Page 17 Description du produit Profilé en aluminium Crochet de toit Supports de terre Support central (ZX7421 Support mural uniquement) Clip pour câble Connecteur de profil (ZX7421 uniquement) Clip de terre (ZX7421 uniquement) Revolt – www.re-volt.fr...
- Page 18 Lors du montage du crochet de toit, veillez à ce que sa nervure ne repose pas sur une tuile. Pour éviter de casser une tuile, il faut laisser un espace libre d'environ 3 à 5 mm entre l'entretoise et la tuile. Le cas échéant, la tuile doit être légèrement travaillée. Revolt – www.re-volt.fr...
- Page 19 4. Desserrez ensuite la vis de montage pour fixer le profilé en aluminium et insérez-la dans le rail du profilé en aluminium. Serrez ensuite suffisamment la vis pour que le profilé en aluminium soit bien fixé. Revolt – www.re-volt.fr...
- Page 20 Branchez le conducteur de mise à la terre. 6. Remettez en place les tuiles retirées à l'étape 1. 7. Répétez les étapes 1 à 6 pour les crochets de toit et les profilés en aluminium restants. Revolt – www.re-volt.fr...
- Page 21 2. Poussez ensuite le clip de terre au centre du support central de manière à ce qu'il se trouve sous les deux modules solaires pour le montage. Clip de terre 3. Vissez ensuite les supports centraux entre les modules solaires. Serrez suffisamment les vis pour que les modules soient bien fixés. Revolt – www.re-volt.fr...
- Page 22 Vissez une vis de montage auto-perceuse à droite et une vis de montage auto-perceuse à gauche dans le connecteur (illustration n°1) à travers le profilé en aluminium. Procédez de la même manière avec le deuxième profilé en aluminium (illustration n°2) : Vis de montage auto-perceuse Revolt – www.re-volt.fr...
- Page 23 Caractéristiques techniques Largeur de module solaire supportée Jusqu'à 1150 mm environ Largeur de cadre de module solaire supportée 30 à 35 mm Matériaux Aluminium, acier inoxydable Poids ZX7420 4,5 kg Poids ZX7421 9,3 kg Revolt – www.re-volt.fr...
- Page 24 PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen Service commercial PEARL France : 0033 (0) 3 88 58 02 02 © REV2 – 18.06.2025 – MW/GW/TS Revolt – www.re-volt.fr...
