ECS Electronics OPE-008-B Instructions De Montage

1.
Verwijder de negatieve klem van de accu.
Verwijder de bekleding in de kofferruimte.
Maak de toegang tot de beide achterlicht-units vrij.
2.
Boor een gat in de achterzijde van de kofferruimte, of gebruik een bestaand gat direct achter de contactdoosplaat van de trekhaak.
Verwijder zorgvuldig de metaalsplinters rond het gat.
Bestrijk de omgeving van het gat met een anti-corossiemiddel.
Plaats de doorvoertule in het gat.
3.
Plaats de kabelboom in de kofferruimte en voer het 8-aderige einde door de doorvoertule naar de contactdoos..
Schuif de afdekplaat over de kabelboom.

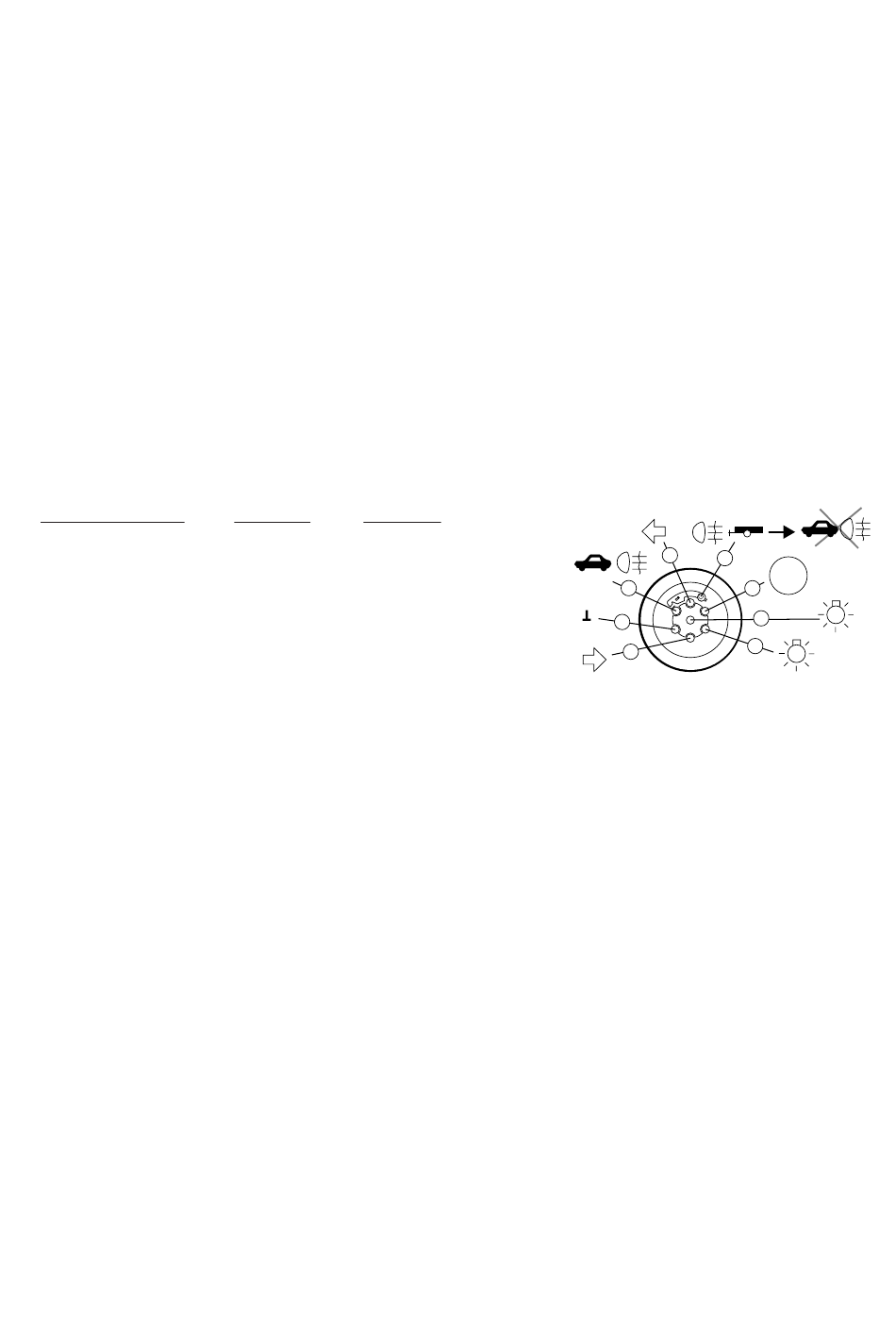

Neem vervolgens de contacthouder uit de contactdoos en sluit de kabels als volgt aan:
Verlichting aanhanger:
Knipperlicht links
Mistachterlicht
Massa
Knipperlicht rechts
Achterlicht rechts
Remlichten
Achterlicht links
Mistachterlicht
4.
Bij de beide achterlichtunits bevinden zich connectoren.
Neem deze uit elkaar en verbindt de kleuren groen en bruin van de kabelboom aan de connectoren van de rechter kant.
Doe hetzelfde met het andere einde van de kabelboom aan de connectoren van de linkerkant.
Bevestig de witte draad aan de massa.
5.
Monteer de contactdoos op de trekhaak.
Sluit de massakabel aan op de accu.
Controleer de electrische installatie met de aanhanger aangesloten.
Monteer de gedemonteerde delen.
©ECS2000
MONTAGE-HANDLEIDING ELEKTROSET VOOR TREKHAAK MET 12-N CONTACTDOOS
VLGS. DIN/ISO NORM 1724
OPEL CALIBRA 1990-
zonder voorbereide stekker
Bestel Nr.: OPE-008-B
Contact Nr.: Draad kleur:
1 (L) geel
2 (54-G) blauw
3 (31) wit 2,5 mm2
4 (R) groen
5 (58-R) bruin
6 (54) rood
7 (58-L) zwart
8 (58-b) grijs
OPE-008-B-N 110200L
1
8
STOP
2 6
7
3
5
4
REVISIE 0
