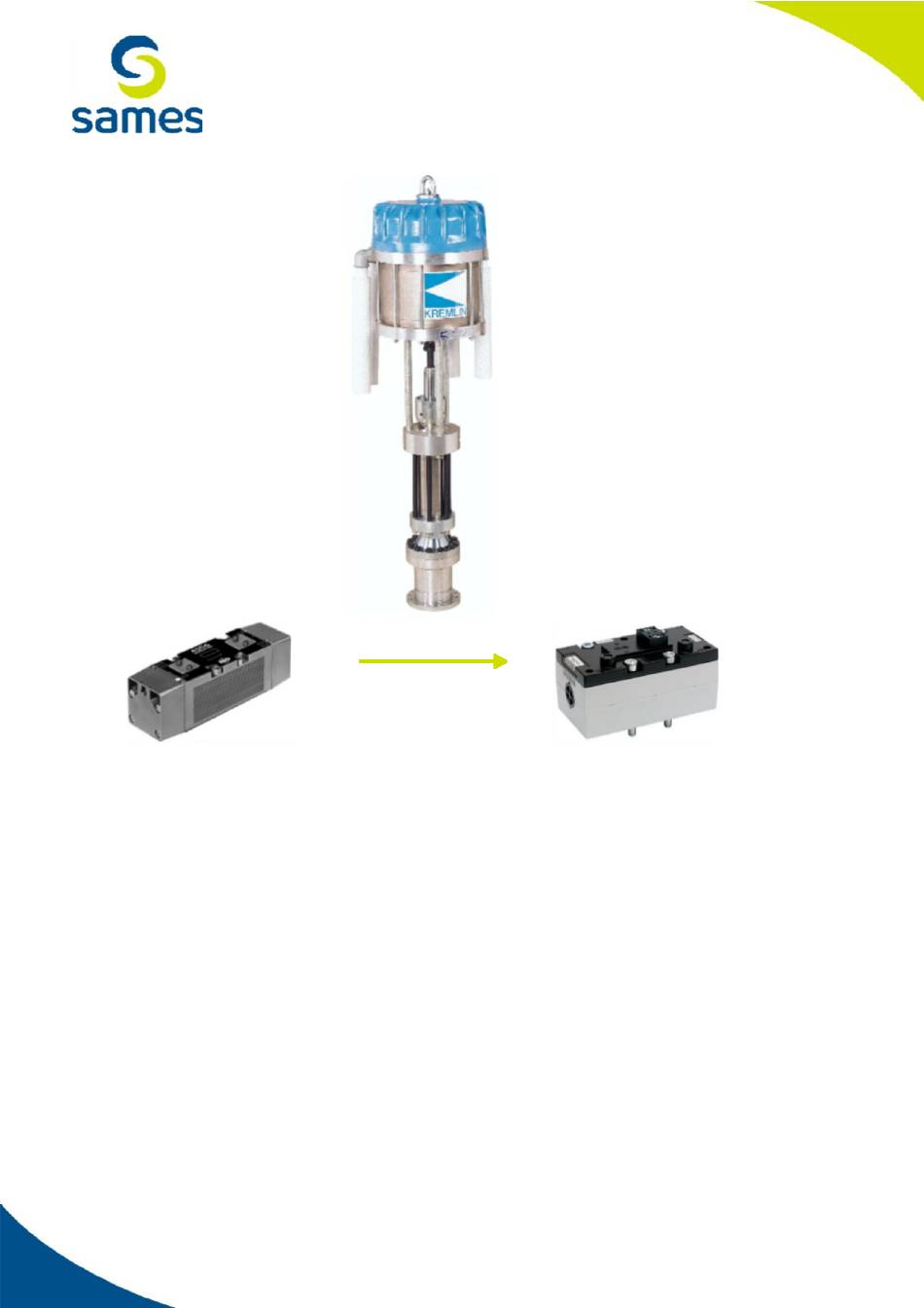

- Page 1 INSTRUCTIONS GENERALES RETROFIT DISTRIBUTEUR MOTEUR 8000 DOCUMENT TECHNIQUE DRT582447110 Indice A 582447110 Membre du groupe Exel...
- Page 2 Note : Par suite de l’arrêt de fabrication des distributeurs de puissance utilisés sur nos moteurs de la série 8000, nous avons décidé de procéder à leur remplacement. Bien que la référence commerciale demeure inchangée, la fourniture a évolué. Veuillez trouver ci-dessous la procédure de remplacement.
- Page 3 Codification du kit du nouveau distributeur + Graisse REP # Désignation Qté 903050483 Kit de rétrofit du distributeur pour moteur 8000 903050554 • Distributeur 5/2 88167 Vis CHC M 8 x 80 • 146250018 • Adaptateur passage d’air pour moteur 8000 146250019 •...
- Page 4 ANCIEN DEMONTAGE DISTRIBUTEUR : PHASE 1 Démontage du capot 1. Dévisser l’écrou de l’anneau de levage avec une clé à œil 19 mm. 2. Retirer l’anneau de levage et l’anneau. 3. Retirer le capot. Clé à Œil Taille 19 Membre du groupe Exel DRT582447110-Ind.A...
- Page 5 ANCIEN DEMONTAGE DISTRIBUTEUR : PHASE 2 Déconnexion distributeur 1. Dévisser le presse-étoupe à la main de l’arrivée d’air principale. 2. Débrancher le tuyau du presse-étoupe et le retirer. Déposer le capot. 3. Noter l’emplacement des tuyaux d’air. 4. Débrancher les tuyaux du distributeur. Membre du groupe Exel DRT582447110-Ind.A...
- Page 6 ANCIEN DEMONTAGE DISTRIBUTEUR : PHASE 3 Retrait du distributeur 1. Dévisser les 4 vis avec une clé Allen de 6 mm. 2. Retirer le distributeur. 3. Nettoyer le flasque pour enlever l’ancienne graisse. Membre du groupe Exel DRT582447110-Ind.A...
- Page 7 NOUVEAU MONTAGE DU DISTRIBUTEUR : PHASE 1 Assemblage du distributeur 1. Graisser* le joint du distributeur encastré. 2. Positionner l’adaptateur sur le distributeur. 3. Graisser* l’emplacement du joint sur l’adaptateur. 4. Positionner le joint sur l’adaptateur. 5. Graisser* le joint. * Voir codification graisse page 2 Membre du groupe Exel DRT582447110-Ind.A...
- Page 8 NOUVEAU MONTAGE DU DISTRIBUTEUR : Phase 2 Montage du distributeur 1. Positionner le distributeur sur le flasque du moteur. Visser en étoile les 4 vis avec une clé Allen de 6 mm. Visser un coude G1/8-4X6 sur chaque petite embase pilote avec une clé...
- Page 9 NOUVEAU MONTAGE DU DISTRIBUTEUR : Phase 2 (suite) Montage du distributeur Positionner les 2 embases pilotes sur le distributeur. Visser les 4 vis avec une clé plate de 7 Membre du groupe Exel DRT582447110-Ind.A...
- Page 10 NOUVEAU MONTAGE DU DISTRIBUTEUR : Phase 3 Raccordement du distributeur et du capot Rebrancher les tuyaux d’air (Démontage ancien distributeur - Phase 2 – page 5). 2. Insérer l’écrou du presse-étoupe dans le tuyau. 3. Insérer le tuyau dans le capot. 4.
- Page 11 NOUVEAU MONTAGE DU DISTRIBUTEUR : Phase 4 Montage du capot 1. Positionner le capot sur le flasque. 2. Positionner l’anneau, la rondelle et l’écrou. 3. Visser l’écrou avec une clé à œil de 19 Membre du groupe Exel DRT582447110-Ind.A...
