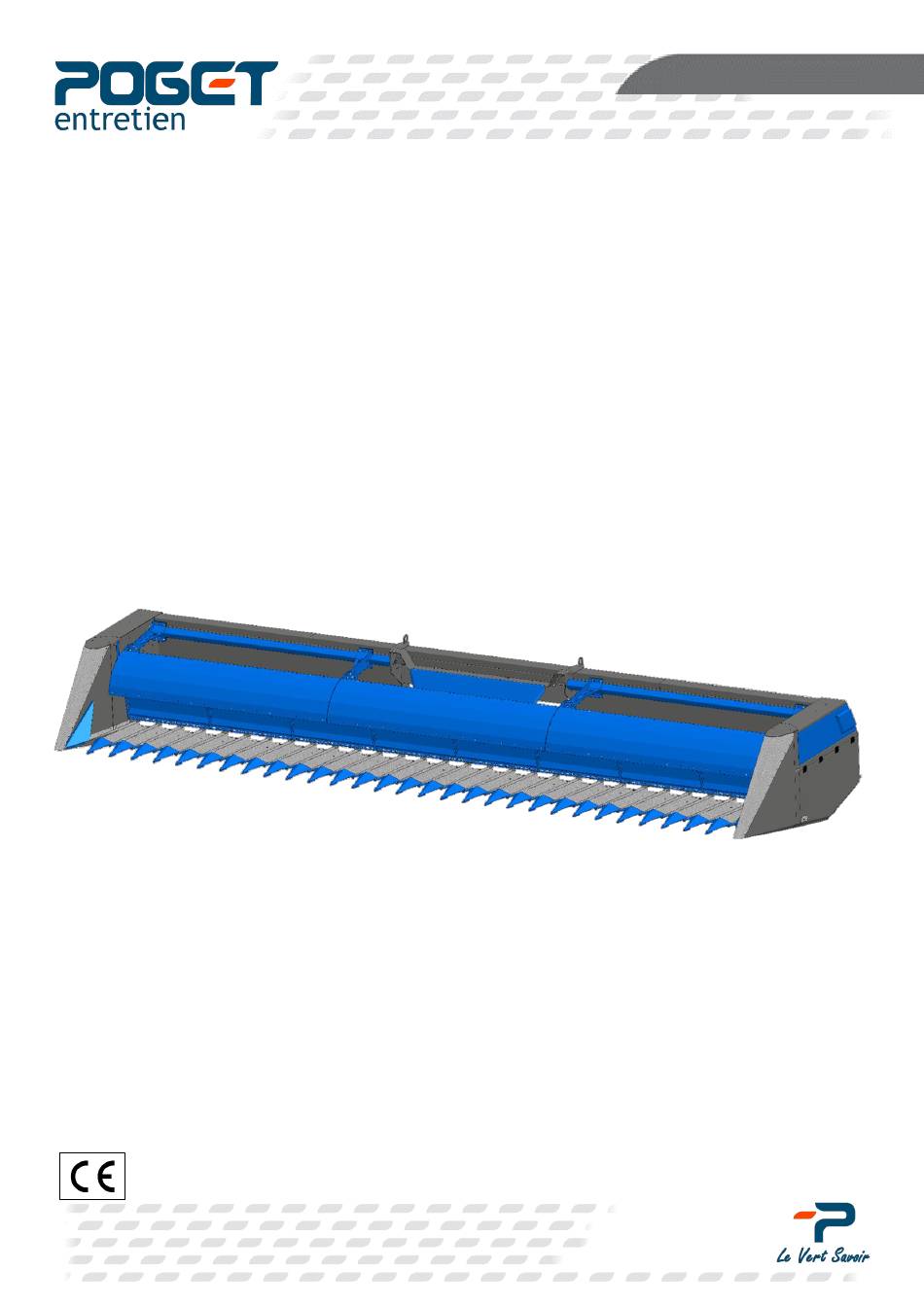

- Page 1 Notice d’utilisation et d’entretien Coupe Intégrale Poget CIP 6M (A17242) - CIP 7,5M (A16700) - CIP 9M (A17243) Modèle : CIP Version originale : NUE-30100-FR-2024-A www.poget.fr T +33 (0)5 49 74 17 55 contact@poget.fr...
- Page 2 10.2 Réutilisation après rangement ........................14 TRANSPORT .................................. 14 10.3 Chariot de transport ............................14 PANNES ÉVENTUELLES ............................... 15 SPÉCIFICATIONS TECHNIQUES ..........................16 ÉCLATÉS ..................................17 DÉCLARATION DE CONFORMITÉ ..........................33 www.poget.pro T +33 (0)5 49 74 17 55 contact@poget.fr...
- Page 3 T +33 (0)5 49 74 17 55 contact@poget.fr...
- Page 4 Si vous n'êtes pas le premier propriétaire de cette machine, il est de votre intérêt de contacter le concessionnaire Poget et de lui communiquer le numéro de série du matériel. Ceci permettra à Poget de vous informer en cas de problèmes ou d'améliorations de produit.
- Page 5 Les outils, pièces et accessoires relatifs à l’utilisation et l’entretien de la machine doivent être homologués par la société dépositaire de la marque « POGET ». Toute autre utilisation est interdite et le constructeur décline toute responsabilité en cas d’utilisation non conforme.
- Page 6 à ce que les 2 béquilles soient dépliées au premier cran pour une coupe seule, au deuxième cran pour coupe avec broyeur. 2.3 Montage de la bavette Laissez les fourches du chariot élévateur dans les supports puis démonter ceux-ci pour les retirer. Attention les pièces sont lourdes. www.poget.pro T +33 (0)5 49 74 17 55 contact@poget.fr...
- Page 7 3. CONSIGNES DE SÉCURITÉ Les coupes intégrales POGET sont fiables et sans danger si vous suivez correctement les conseils d’utilisation. Lisez attentivement le manuel avant d’employer la machine. Le non-respect des instructions peut aboutir à des blessures ou endommager le matériel.
- Page 8 Les objets projetés peuvent entraîner des blessures. Vérifiez régulièrement l'état de ses organes et n'utilisez pas la machine si ces organes ne sont pas en bon état. La Garantie limitée du constructeur ne couvre pas les pièces endommagées par accident ou collision. www.poget.pro T +33 (0)5 49 74 17 55 contact@poget.fr...
- Page 9 Plateau 6. Transmission hydraulique Bouclier 7. Vis sans fin Rabatteur 3 pâles 4.2 Encombrement Coupe (sans interface) CIP 6m = 6842mm / CIP 7,50m = 8100mm / CIP 9m = 9614mm www.poget.pro T +33 (0)5 49 74 17 55 contact@poget.fr...
- Page 10 La tige atteint la lame et est coupée proprement, garanti par un mouvement alternatif de nos sections longues. Le système de coupe exclusif permet à la moissonneuse-batteuse équipée d’une barre de récolte de tournesol Poget d’avancer jusqu’à 12 km/h avec un rendement maximal.
- Page 11 à vos besoins. Afin de maintenir une meilleure qualité et fiabilité, n’utilisez que des pièces POGET ou des pièces garanties par le constructeur du moteur en cas de réparation ou remplacement.
- Page 12 Liste des points de graissage 9.5.1 Graissage diviseur gauche Diviseur Gauche : Tête de lame Diviseur Gauche : Boitier de transmission Diviseur Gauche : Palier de rabatteur Diviseur Gauche : Rotule de vérin www.poget.pro T +33 (0)5 49 74 17 55 contact@poget.fr...
- Page 13 Diviseur Gauche : Pivot de tendeur bas Diviseur Gauche : Pivot de tendeur haut Diviseur Gauche : Chaine de vis sans fin (graisse en aérosol) Diviseur Gauche : Paliers (x2) d’arbre de transmission générale www.poget.pro T +33 (0)5 49 74 17 55 contact@poget.fr...
- Page 14 Ligne de transmission générale : Palier derrière le bol de protection Ligne de transmission générale : Noix de Cardan (x4) 9.5.3 Graissage diviseur droit Diviseur Droit : Palier de rabatteur Diviseur Gauche : Rotule de vérin www.poget.pro T +33 (0)5 49 74 17 55 contact@poget.fr...
- Page 15 10.3 Chariot de transport Le CIP est prévu pour être transporté sur un chariot de la marque MIcheletti, référer vous à sa notice. www.poget.fr Tél : +33 (0)5 49 74 17 55 Fax : +33 (0)5 49 74 22 31 contact@poget.fr...
- Page 16 Fuite d'huile hydraulique Fuite au joint torique. S'adresser à votre concessionnaire détectée au multi coupleur Montée/descente ou Vérins du rabatteur avancement du rabatteur Voir Procédures de rephasage dans la section Réglages—Rabatteur. déphasés. irréguliers www.poget.pro T +33 (0)5 49 74 17 55 contact@poget.fr...
- Page 17 6842 (CIP2160) / 8100 (CIP2175) / 9614 (CIP2190) Largeur (mm) 2417 Hauteur totale (mm) 1300 Masse (Kg) 1960 (CIP2160) / (2350 CIP2175) / 2740 (CIP2190) Hydraulique Interface Suivant marque de moissonneuse batteuse www.poget.pro T +33 (0)5 49 74 17 55 contact@poget.fr...
- Page 18 Boitier Pro-Drive 85MVv E17176 Lame complète 7,50m A17317 Lame complète 6m A17856 Lame complète 9m E17197 Carterisation gauche complète P11780 Rondelle conique striée M-Ø8-18 P11540 Ecrou Nylstop M8 E17176 A17317 A17856 www.poget.pro T +33 (0)5 49 74 17 55 contact@poget.fr...
- Page 19 M16943S Pointe de diviseur gauche P17187 Rivet acier M16947ST Déflecteur intérieur gauche E16957 S/E Plateau de rive gauche Vis TRCC M10x20 P15422 E17193 S/E Plateau tête de lame E17192 S/E Plateau www.poget.pro T +33 (0)5 49 74 17 55 contact@poget.fr...
- Page 20 Rondelle conique striée CS moyenne M Ø20-40 P15422 Vis TRCC M10x20 P10581 Vis H M10x30 M17078 Support bol M54055 Sticker « fabriqué en France » P52808 Plaque firme CE 90x40 P17235 P54344 P17920 P17891 P17234 www.poget.pro T +33 (0)5 49 74 17 55 contact@poget.fr...
- Page 21 Flanc diviseur extérieur droit M16943 Pointe de diviseur droit E16956 S/E plateau de rive droit M16947T Déflecteur intérieur droit Vis TRRCC M10x20 P15422 S/E plateau E17192 M16942T Flanc diviseur intérieur droit www.poget.pro T +33 (0)5 49 74 17 55 contact@poget.fr...
- Page 22 Flexible maitre esclave CIP 9m P17756 Flexible main hydraulique CIP 6m P17523 Flexible main hydraulique CIP 7,50m P17772 Flexible main hydraulique CIP 9m E17205 S/E vérin esclave E17163 Palier VSF droit E17198 Carterisation droit complète www.poget.pro T +33 (0)5 49 74 17 55 contact@poget.fr...
- Page 23 Rabatteur CIP 6m C16808T Rabatteur CIP 7,50m C17518 Rabatteur CIP 9m E17201 S/E bavette C17305 C16788T C17517 C17305 C16788T C17517 C17303 C16701T C17515 C17304 C16748T C17516 M17310 M16965 M17521 M17521S C17306T C16808T C17518 www.poget.pro T +33 (0)5 49 74 17 55 contact@poget.fr...
- Page 24 Axe poulie tendeuse C16849T Bras tendeur P17167 Vis TRCC M16x90 P53422 Vis TRCC M12x40 C16862 Tige tendeur dynamique M16968 Rondelle d’appui M16866 Bague de guidage rotulante M16867 Butée ressort P11524 Ecrou M16 www.poget.pro T +33 (0)5 49 74 17 55 contact@poget.fr...
- Page 25 Vis H M10x35 P10581 Vis H M10x30 M17356 Support palier VSF P11541 Ecrou Nylstop M10 P15423 Vis TRCC M10x25 P52096 Pignon chaîne P17203 Ecrou à créneau M24 pas fin P52115 Goupille fendue www.poget.pro T +33 (0)5 49 74 17 55 contact@poget.fr...
- Page 26 P16822 Patin guide chaine P11541 Ecrou Nylstop M10 P11781 Rondelle CS M-Ø10 P17175 Support patin P11780 Rondelle CS M-Ø8 P11540 Ecrou Nylstop M8 M16823 Support guide chaine P15423 Vis TRCC M10x25 www.poget.pro T +33 (0)5 49 74 17 55 contact@poget.fr...
- Page 27 Ecrou Nylstop M12 P11781 Rondelle M Ø10-22 P11782 Rondelle M Ø12-27 P13881 Vis H M8x20 P13900 Vis H M12x80 P14155 Etrier M12 P14833 Vis TRCC M6x20 P15423 Vis TRCC M10x25 P16970 Palier www.poget.pro T +33 (0)5 49 74 17 55 contact@poget.fr...
- Page 28 C16899T Bras bouclier M16901T Contre plaque de bras M16904T Tôle de bouclier P15424 Vis TRCC M10x30 P15426 Vis TRCC M10x40 P11781 Rondelle M Ø10 P11541 Ecrou Nylstop M10 P17187 Rivet acier www.poget.pro T +33 (0)5 49 74 17 55 contact@poget.fr...
- Page 29 Rondelle plate M Ø16 M16783 P11780 Rondelle M Ø8 P11781 Rondelle M Ø10 P15410 Vis TRCC M8x16 P15411 Vis TRCC M8x20 P15415 Vis TRCC M8x40 P15429 Vis TRCC M10x55 P17187 Rivet acier www.poget.pro T +33 (0)5 49 74 17 55 contact@poget.fr...
- Page 30 Joint U bord de tôle P17120 Joint U bord de tôle P17208 Charnière polyamide P17209 Verrou P52114 Attache capot caoutchouc P52115 Goupille fendue P53324 Collier de serrage Ø12 P53498 Vis CHC M6x25 www.poget.pro T +33 (0)5 49 74 17 55 contact@poget.fr...
- Page 31 Joint U bord de tôle P17120 Joint U bord de tôle P17208 Charnière polyamide P17209 Verrou P52114 Attache capot caoutchouc P52115 Goupille fendue P53324 Collier de serrage Ø12 P53498 Vis CHC M6x25 www.poget.pro T +33 (0)5 49 74 17 55 contact@poget.fr...
- Page 32 Bague P13980 Rotule Ø20 P14091 Graisseur droit P16806 Vérin double effet P17212 Banjo gas soudé P17213 Union male P17834 Vanne 2 voies P30084 Vis pour raccord Banjo P54202 Coude 90° male www.poget.pro T +33 (0)5 49 74 17 55 contact@poget.fr...
- Page 33 Ecrou bas pas fin M20x150 P13291 Bague P13980 Rotule Ø20 P14091 Graisseur droit P14325 Bouchon renifleur P16807 Vérin double effet P17762 Vis pour raccord Banjo P17763 Prise pression P17764 Capillaire prise pression www.poget.pro T +33 (0)5 49 74 17 55 contact@poget.fr...
- Page 34 Ets Bossard & Cie 1 rue Théophile Bossard 79300 NOIRTERRE Certifie que la machine : Désignation : Coupe Intégrale Poget Modèle : CIP2160 /CIP2175 / CIP2190 Numéro de série : CIP-… Marque POGET Est conforme aux dispositions de la directive « Machines » 2006/42/CE Fait à...
