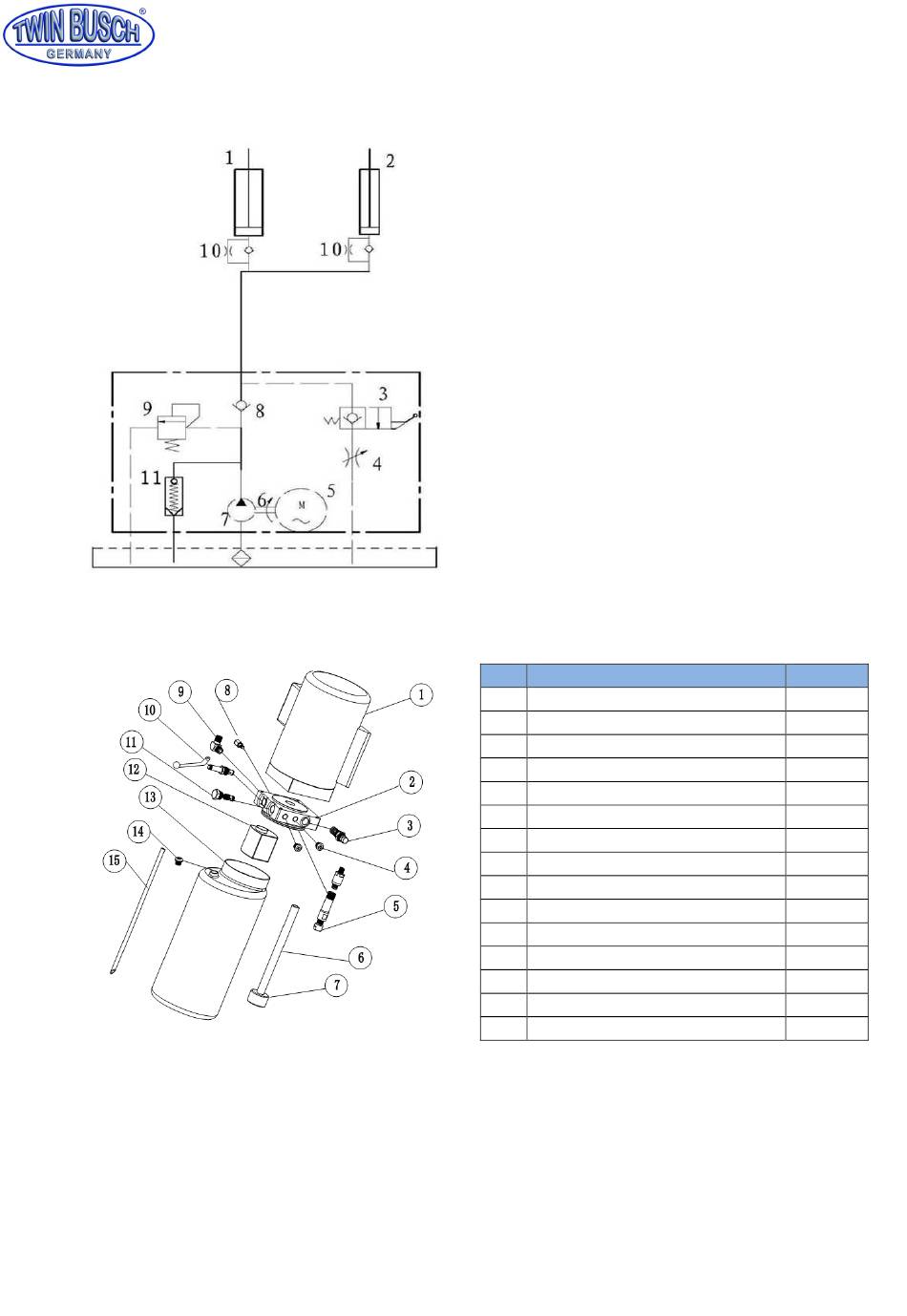

13.3 Système hydraulique
Sous réserve de fautes d'impression, d'erreurs et de modifications techniques.
Manuel d'utilisation du pont élévateur à 2 colonnes TW242M / TW242M-G
1. Maître-cylindre
2. Vérins secondaires
3. Vanne de vidange manuelle
4. Vanne d'étranglement
5. Moteur
6. Embrayage
7. Pompe à engrenages
8. Clapet anti-retour (valve unidirectionnelle)
9. Soupape de surpression (max. : 19.4 Mpa)
10. Clapet anti-retour à étranglement
11. Vanne de régulation de pression
S/N Nom
1 Moteur
2 Bloc hydraulique
3 Soupape de surpression
4 Vis de fermeture
5 Vanne de régulation de
6 Tube d'aspiration d'huile
7 Filtre à huile
8 Vanne d'étranglement
9 Connexion de raccordement
10 Soupape de vidange
11 Vanne unidirectionnelle
12 Pompe à engrenages
13 Réservoir d'huile en plastique
14 Bouchon de réservoir d'huile
15 Conduite de retour d'huile
Nombre
1
1
1
2
1
1
1
1
1
1
1
1
1
1
1
