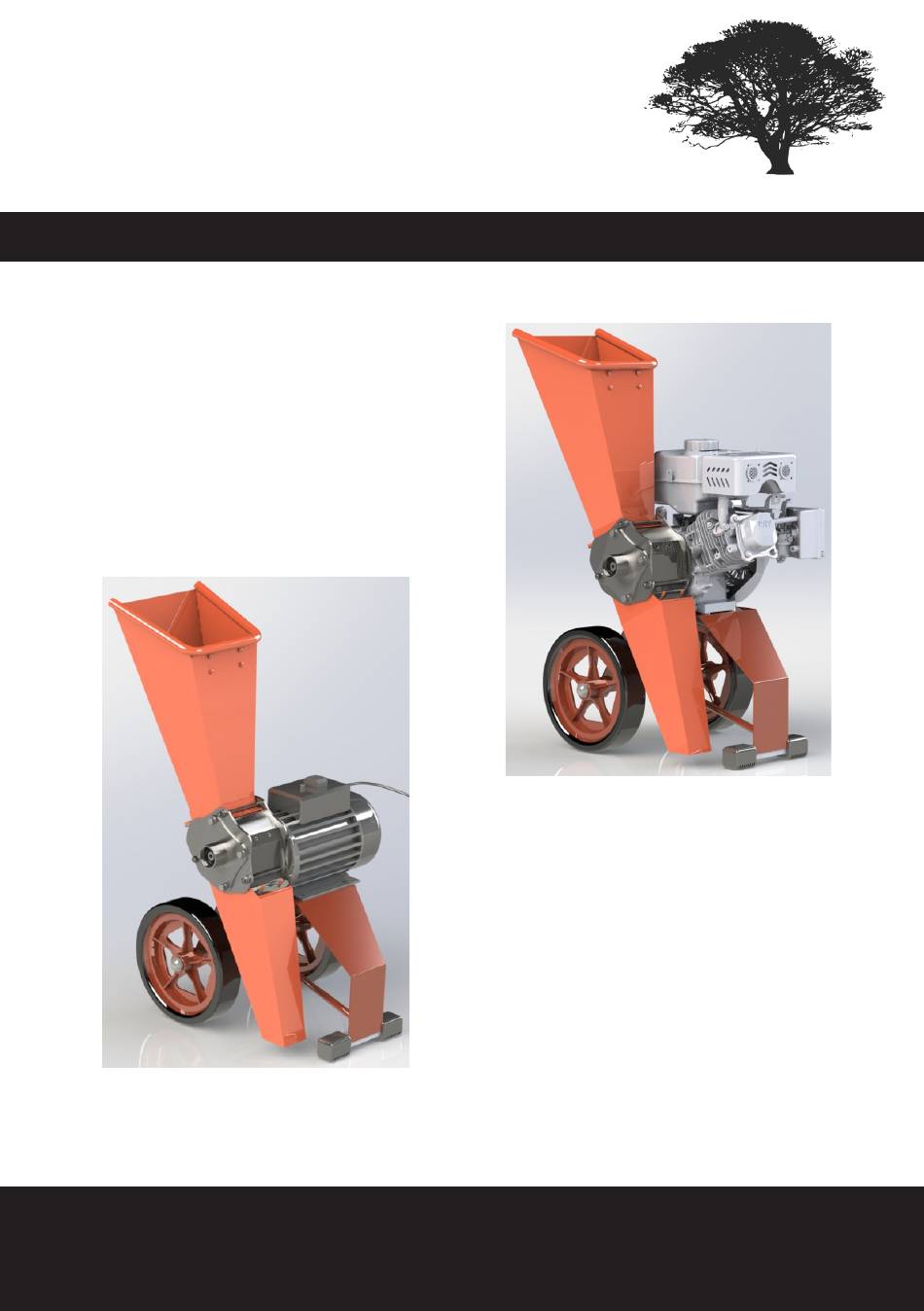

Broyeur de jardin à entraînement
direct Forest Master
Modèle : FM6DD-MUL/FM6DDES-MUL/FM4DDE-MUL
FM4DDE-MUL
IMPORTANT : Lisez attentivement ce manuel avant l'assemblage et l'utilisation, et
respectez toutes les consignes de sécurité et les instructions d'utilisation
FM6DD-MUL
Publicité
Manuels Connexes pour Forest-Master FM6DD-MUL
Sommaire des Matières pour Forest-Master FM6DD-MUL
- Page 1 Broyeur de jardin à entraînement direct Forest Master Modèle : FM6DD-MUL/FM6DDES-MUL/FM4DDE-MUL FM6DD-MUL FM4DDE-MUL IMPORTANT : Lisez attentivement ce manuel avant l'assemblage et l'utilisation, et respectez toutes les consignes de sécurité et les instructions d'utilisation...
- Page 2 FM6DDES-MUL - Moteur essence 6 CV avec démarrage électrique FM4DDE-MUL - Moteur électrique 4 CV Les modèles FM6DD-MUL, FM6DDES-MUL et FM4DDE-MUL sont des broyeurs de jardin conçus pour broyer les mauvaises herbes, les légumes, les feuilles, le fourrage animal, les betteraves, les pommes de terre, les carottes, les pommes, etc.
- Page 3 Sommaire Titre Numéro de page Caractéristiques Instructions de Sécurité Assemblage Fonctionnement Entretien Dépannage Garantie Schéma éclaté (FM6DD-MUL/FM6DDES-MUL) Liste des pièces (FM6DD-MUL/FM6DDES-MUL) Schéma éclaté (FM4DDE-MUL) Liste des pièces (FM4DDE-MUL) Modèle Forest Master : FM6DD-MUL/FM6DDES-MUL/FM4DDE-MUL...
- Page 4 Longueur totale 910mm 910mm Largeur totale 480mm 390mm Poids 38kg 35kg 3600tr/min 2800tr/min Vitesse maximale du tambour 50mm / 2” 50mm / 2” Diamètre maximal d'alimentation Mécanisme de démarrage Démarrage par traction / Démarrage électrique Modèle Forest Master : FM6DD-MUL/FM6DDES-MUL/FM4DDE-MUL...
- Page 5 • N'utilisez jamais le broyeur à essence ou électrique sous la pluie. • Si vous préparez votre broyeur à essence FM6DD-MUL pour un retour, pour quelque raison que ce soit, vous devez vous assurer que le moteur est sûr pour le transport. VOUS DEVEZ VIDANGER TOUT LE CARBURANT ET L'HUILE DU MOTEUR.
- Page 6 • Si la machine commence à émettre un bruit inhabituel ou à vibrer, arrêtez le moteur, débranchez le fil de la bougie (FM6DD-MUL) ou la prise (FM4DDE-MUL), attendez 5 minutes que le moteur refroidisse, puis vérifiez s'il y a des dommages. La vibration est généralement un signe de problème. Vérifiez les pièces endommagées et nettoyez, réparez et/ou remplacez-les si nécessaire.
- Page 7 Cette liste d'avertissements et de précautions ne peut pas être exhaustive. Si des situations se présentent et ne sont pas couvertes par ce manuel, l'opérateur doit faire preuve de bon sens et utiliser le broyeur en toute sécurité. Contactez les concessionnaires pour obtenir de l'aide dans votre région. Modèle Forest Master : FM6DD-MUL/FM6DDES-MUL/FM4DDE-MUL...
- Page 8 (45) en la passant dans les petits trous à l'extérieur de l'essieu (46). 4. Enfin, placez chaque capuchon en dôme (48) sur les extrémités de l'essieu (46) et fixez le capuchon en le tapant avec un maillet ou un marteau. Modèle Forest Master : FM6DD-MUL/FM6DDES-MUL/FM4DDE-MUL...
- Page 9 fixer en utilisant les écrous M6 nécessaires (38), les rondelles à ressort M6 (59) et les rondelles M6 (41). L'ordre est goulotte d'éjection, rondelle M6, rondelle à ressort M6, écrou. BRIDE AU-DESSUS DU BOULON Modèle Forest Master : FM6DD-MUL/FM6DDES-MUL/FM4DDE-MUL...
- Page 10 Notez que les écrous utilisés sont des écrous nyloc avec un collier en nylon pour éviter le desserrage. Pour visser complètement l'écrou sur le boulon, vous aurez besoin d'une douille ou d'une clé. FM6DD-MUL FM4DDE-MUL Modèle Forest Master : FM6DD-MUL/FM6DDES-MUL/FM4DDE-MUL...
- Page 11 Connectez les fils de la batterie aux bornes de la batterie (rouge au positif(+)). Placez la batterie sur le bac et sécurisez-la à l'aide des deux boulons M5 x 125 (71) et des écrous (72). Modèle Forest Master : FM6DD-MUL/FM6DDES-MUL/FM4DDE-MUL...
- Page 12 13. Le moteur à essence est livré sans huile. Il doit être rempli de 600 ml d'huile avant utilisation. Assurez-vous que le broyeur est sur un sol plat. Il est recommandé BOULONS M3x60 d'utiliser de l'huile 5W-40 en hiver et 10W-40 en été. Modèle Forest Master : FM6DD-MUL/FM6DDES-MUL/FM4DDE-MUL...
- Page 13 • Saisissez la poignée du démarreur à rappel et tirez lentement jusqu'à ressentir une résistance. Si la tirette est difficile à tirer sur le FM6DD-MUL, le broyeur est bloqué et doit être dégagé avant de démarrer. Laissez le cordon se rétracter un peu, puis tirez rapidement pour démarrer le moteur.
- Page 14 MAINTENEZ PAS LA CLÉ EN POSITION “DÉMARRAGE” AFIN DE NE PAS NOYER LE MOTEUR. • Déplacez lentement le levier de commande du starter (si utilisé pour moteur froid) vers la position “MARCHE” lorsque le moteur tourne bien. Modèle Forest Master : FM6DD-MUL/FM6DDES-MUL/FM4DDE-MUL...
- Page 15 à air, le moteur a été trop rempli d'huile. Lorsque la machine est à niveau, retirez le bouchon de remplissage d'huile du carter et laissez s'écouler l'excès d'huile jusqu'à ce qu'il ne coule plus que goutte à goutte. Consultez le guide de dépannage dans la section maintenance pour d'autres problèmes. Modèle Forest Master : FM6DD-MUL/FM6DDES-MUL/FM4DDE-MUL...
- Page 16 • Lors du chargement de déchets de jardin, etc., placez-les contre le côté inférieur de la goulotte et laissez la machine entraîner le matériau du jardin dans les lames. Ne poussez pas le matériau dans les lames car cela pourrait endommager la machine. Modèle Forest Master : FM6DD-MUL/FM6DDES-MUL/FM4DDE-MUL...
- Page 17 • Ne jamais essayer de débloquer la machine pendant que le broyeur fonctionne. • Si le tambour s'arrête pendant le broyage, arrêtez le moteur IMMÉDIATEMENT et retirez la bougie (FM6DD-MUL/FM6DDES-MUL) ou débranchez le câble d'alimentation (FM4DDE-MUL). • Détachez soit la trémie d'alimentation soit la goulotte d'éjection en retirant le boulon et les rondelles au bas de la goulotte et en la soulevant pour accéder au tambour.
- Page 18 Dans ce cas, serrez complètement l'écrou sur le boulon pour comprimer davantage la rondelle, puis desserrez l'écrou et le carter du tambour devrait pouvoir tourner. Modèle Forest Master : FM6DD-MUL/FM6DDES-MUL/FM4DDE-MUL...
- Page 19 Ces lames peuvent être aiguisées avec une meuleuse d'angle ou vous pouvez acheter des lames de rechange directement chez nous. N'oubliez pas que les lames sont réversibles, donc une fois qu'un côté est émoussé, il suffit de les retourner pour utiliser l'autre côté. Modèle Forest Master : FM6DD-MUL/FM6DDES-MUL/FM4DDE-MUL...
- Page 20 Remplacez la Bougie d'Allumage Huile Moteur (FM6DD-MUL/FM6DDES-MUL) N'utilisez pas la jauge du moteur sur le FM6DD-MUL/FM6DDES-MUL pour vérifier le niveau d'huile. En raison des conditions d'utilisation du broyeur, la jauge n'est pas assez précise. Le moteur doit contenir 600 ml d'huile. Pour vous assurer que le niveau d'huile est suffisant, placez le broyeur sur un sol plat, retirez le bouchon d'huile sur le côté...
- Page 21 être retirés. Retirez les 4 vis et rondelles qui maintiennent la plaque CE et soulevez-la. Ensuite, retirez les 2 vis qui maintiennent le rabat en caoutchouc, ne retirez pas les 3 vis qui relient les sections du rabat ensemble. RABAT EN CAOUTCHOUC PLAQUE CE Modèle Forest Master : FM6DD-MUL/FM6DDES-MUL/FM4DDE-MUL...
- Page 22 Dépannage La plupart des problèmes sont faciles à résoudre. Consultez le tableau de dépannage ci-dessous ou les questions fréquentes sur notre site web https://forest-master.com/faq/ (qui est continuellement mis à jour) pour les problèmes courants et leurs solutions. Si vous continuez à rencontrer des problèmes, ou si votre problème n'est pas listé, contactez notre ligne technique au : 0191 276 6553.
- Page 23 • Y a-t-il un blocage dans le tambour ? Inspectez le tambour et enlevez tout blocage potentiel. • Le moteur a-t-il besoin d'une réinitialisation ? Appuyez sur le bouton de réinitialisation sur le moteur (à côté des interrupteurs on/off). Modèle Forest Master : FM6DD-MUL/FM6DDES-MUL/FM4DDE-MUL...
- Page 24 • Y a-t-il trop ou trop peu d'espace entre les lames et le bloc de base ? Ajustez les boulons sur le bloc de base et déplacez-le pour fermer ou ouvrir l'écart. Tournez manuellement le tambour pour vérifier s'il tourne sans encombre. Modèle Forest Master : FM6DD-MUL/FM6DDES-MUL/FM4DDE-MUL...
- Page 25 2. L'appareil s'il n'a pas été utilisé et/ou entretenu conformément au manuel de l'utilisateur. 3. L'usure normale. 4. Les éléments d'entretien courant tels que les lubrifiants et l'affûtage des lames. 5. La détérioration normale de l'aspect extérieur due à l'utilisation ou à l'exposition. Modèle Forest Master : FM6DD-MUL/FM6DDES-MUL/FM4DDE-MUL...
- Page 26 Schéma éclaté FM6DD-MUL/FM6DDES-MUL (Essence) 111113452966677777788877121212121313771212515941104845434742464744434548565633331830305757323227282 828283131265656333330305757546017171717161615222929293030303333335330522324251461616155555562633333 303057573330574141414138385050595964595939394040 Modèle Forest Master : FM6DD-MUL/FM6DDES-MUL/FM4DDE-MUL...
- Page 27 Boulon de sécurité pour goulotte de décharge M3 x 60 Écrou de sécurité pour goulotte de décharge M3 Rondelle plate Φ6×1.0 Base Roue Bouchon en caoutchouc pour pied avant Goupille fendue 1.6×20 Essieu Φ16×2 Rondelle plate Φ16 Bouchon en dôme Φ16 Modèle Forest Master : FM6DD-MUL/FM6DDES-MUL/FM4DDE-MUL...
- Page 28 Schéma Éclaté FM4DDE-MUL (Électrique) 41 59 Modèle Forest Master : FM6DD-MUL/FM6DDES-MUL/FM4DDE-MUL...
- Page 29 Boulon de sécurité pour goulotte de décharge M3 x 60 Écrou de sécurité pour goulotte de décharge M3 Rondelle plate Φ6×1.0 Base Roue Bouchon en caoutchouc pour pied avant Goupille fendue 1.6×20 Essieu Φ16×2 Rondelle plate Φ16 Bouchon en dôme Φ16 Modèle Forest Master : FM6DD-MUL/FM6DDES-MUL/FM4DDE-MUL...
- Page 30 La version la plus récente du manuel et de la FAQ est disponible sur notre site web à l'adresse https://forest-master.com/resources/ Fabriqué pour Forest Master Limited. Siège social enregistré : Forest Master Ltd, Industry Road, Heaton, Newcastle Upon Tyne, NE6 5XB, Royaume-Uni. Tél : +44 191 2966939 - email : info@forest-master.com - site web : www.forest-master.com...
