Swegon GRCa Installation Et Maintenance

GRCa
Installation - Équilibrage – Maintenance
Accessoires
Plénum d'équilibrage:
Le plénum d'équilibrage ALS est réalisé en tôle galvanisé. Il
recèle un registre d'équilibrage démontable, une prise de
mesure fixe et l'isolant acoustique à face extérieure renfor-
cée, conforme à la classe antifeu B-s1,d0 et NE ISO 11925-2.
Installation
La grille s'insère directement sur la gaine. Lorsqu'un plénum
d'équilibrage est utilisé, il doit être fixé à la structure du bâti-
ment au moyen de tiges filetées ou de consoles de suspen-
sion. Un conduit spiralé peut relier le plénum d'équilibrage
et le diffuseur jusqu'à une longueur de 500 mm sans qu'il
soit nécessaire de prolonger le tube de prise de mesure et
les cordons de réglage du registre. Voir figure 2.
Équilibrage
L'équilibrage doit se faire lorsque la grille est en place.
Le tube de mesure transparent et les cordons de réglage
du registre passent par la grille. Brancher un manomètre
sur le tube de prise de mesure transparent. La pression
requise peut être calculée à l'aide du facteur K du diffu-
seur d'air/registre. Régler le registre. Repérer la position
à l'aide d'un nœud sur les cordons d'actionnement du
registre. Voir figure 1.
Le facteur K est mentionné sur la plaque d'identification
du produit ainsi que dans les instructions d'équilibrage
disponibles sur www.swegon.com.
Entretien
Si nécessaire, nettoyer la grille à l'eau tiède additionnée
de détergent pour vaisselle.
En cas d'utilisation d'un plénum de raccordement ALS,
aspirer l'intérieur si nécessaire.
q
= ⋅
q k p
q
q
( ) = débit d'air diffusé l/s
2
=
p
k p
= la pression pendant le réglage (Pa)
k
= coefficient k

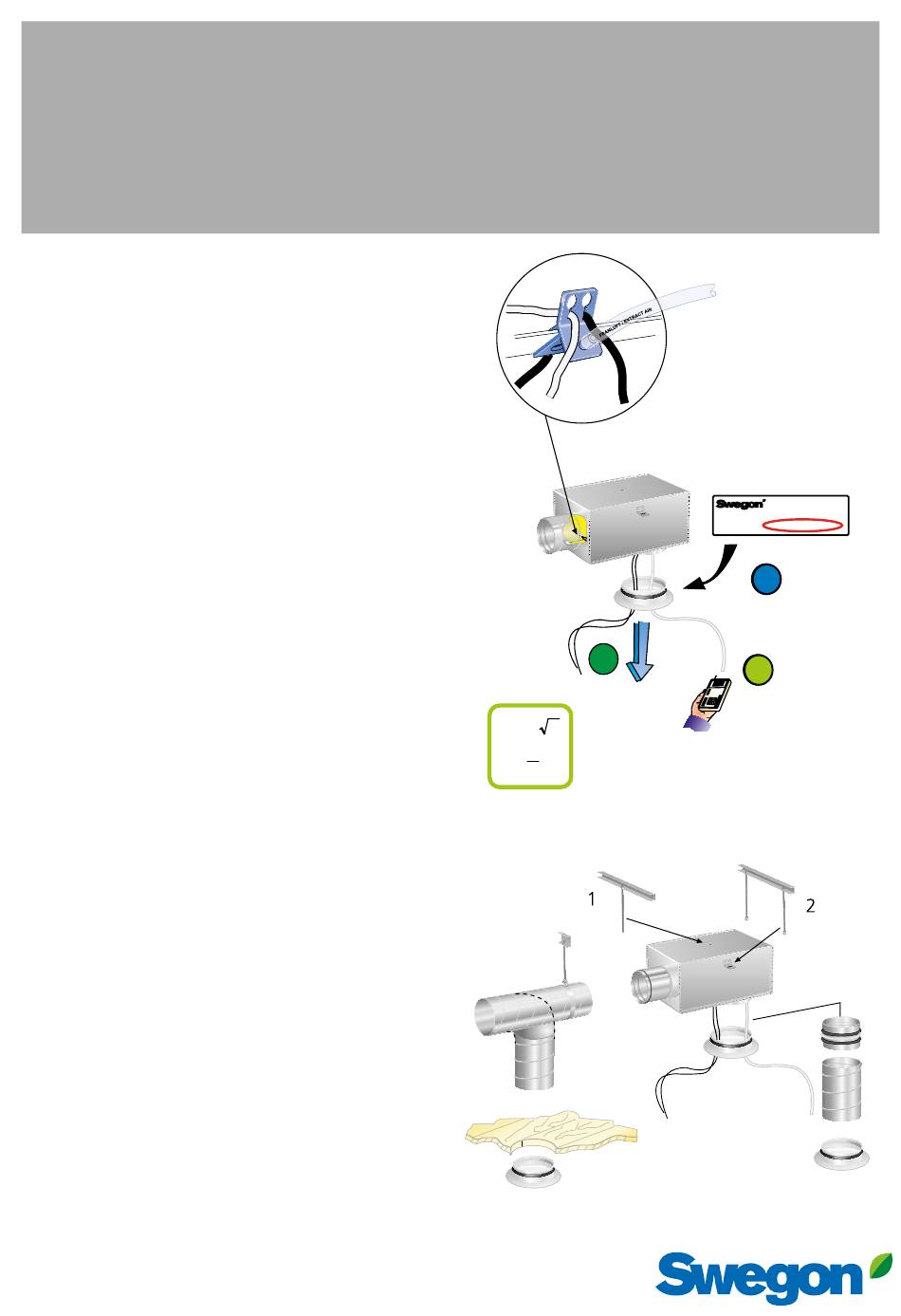

Figure 1. Équilibrage.
Figure 2. Montage.
20210910
Coefficient de performances
(k-faktor)
GRC 200
+ALS 160-200
Tomelilla
Sweden
K = XX / XX
k
p
