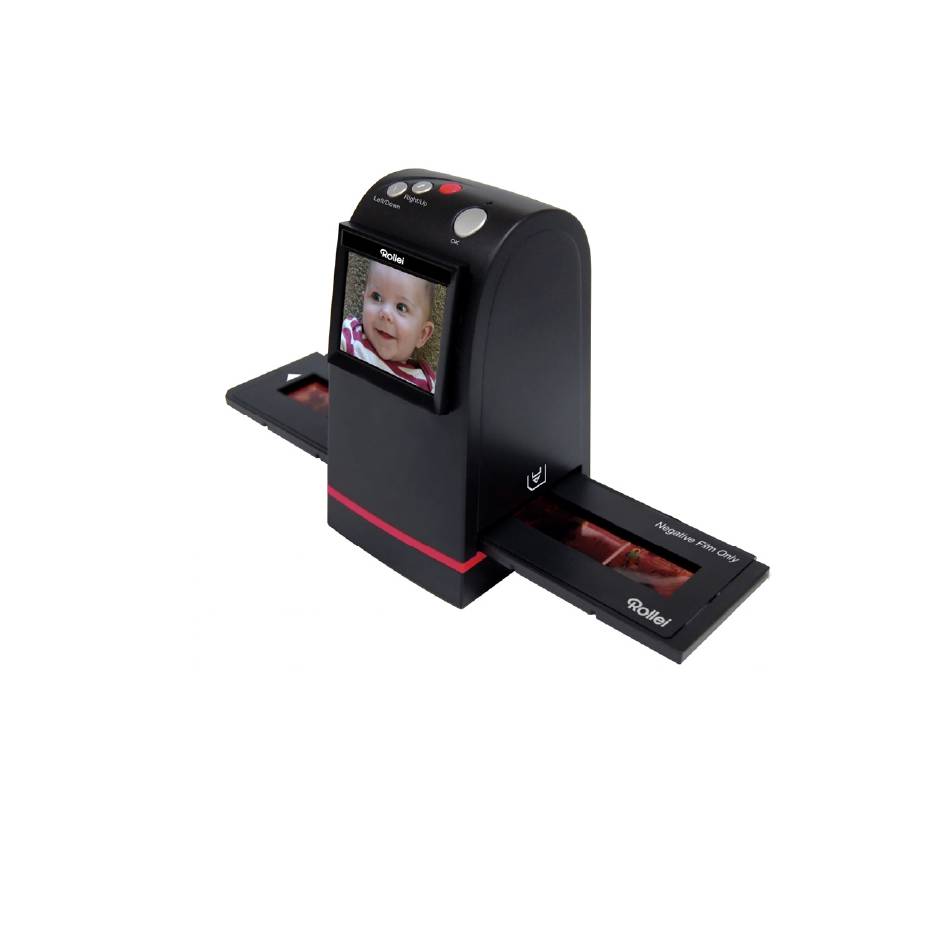

- Page 1 Rollei DF-S190 SE -Brevet en instance- Manuel de l'utilisateur...
- Page 2 Version 1.02 Mai 2010...
- Page 3 Index I. Déballage du scanner Rollei DF‐S190 SE........2 II. Installer le film dans le support de film.........4 III. Mise en route rapide.............8 IV. Guide d’utilisation..............13 V. Spécifications..............41 INFORMATIONS : Le scanner de films ROLLEI DFS 190 SE est conçu pour un usage privé seulement et non pour une utilisation à des fins commerciales.
- Page 4 I. Déballage du scanner Rollei DF‐S190 SE Rollei DF‐S190 SE Chargeur rapide de Support pour négatif/diapositive diapositives Guide rapide CD Adaptateur USB Câble Brosse de d’alimentation USB USB/Vidéo nettoyage Remarque Nous vous conseillons vivement d’utiliser un tampon de coton propre, sec et sans alcool pour nettoyer régulièrement la surface en verre afin d’avoir une image claire pendant l’utilisation. Nettoyer la poussière du rétro‐éclairage du FilmScanner, utiliser le pinceau propre pour éliminer la poussière. La poussière ou la saleté provenant des négatifs, ...
- Page 5 affecter la qualité de l’image numérisée, assurez‐vous que les matériels sont propres avant de les insérer dans le scanner. Procurez‐vous un purgeur professionnel dans un magasin de photo pour retirer, le cas échéant, la poussière déposée sur les films afin d’éviter d’endommager la copie unique de films anciens. ...
- Page 6 II. Installer le film dans le support de film Installer la diapositive dans le support ● 1. Ouvrez le support de diapositive comme indiqué sur l’illustration 2. Placez la diapositive dans le logement 3. Fermez le support de film pour diapositive Installer le film négatif dans le support ● 1. Ouvrez le support de film comme indiqué sur l’illustration ...
- Page 7 2. Installez le film dans le logement pour film négatif 3. Fermez le support de film Installer le chargeur rapide de diapositives : ● 1. Retirez le chargeur rapide de diapositives de l’emballage 3. Insérez le chargeur de diapositives 2. Mettez les diapositives dans le logement dans l'unité pour diapositives, utilisez la barre de levier pour éjecter la diapositive ...
- Page 8 Remarque Pour éviter toute image miroir, suivez les numéros de série (de gauche à droite) au sommet du film quand vous installez le film négatif dans le support Figure 1 Si l'image est à l'envers [voir fig.2], l'image peut être corrigée par la fonction Flip (Retourner) avec la touche matérielle de l'appareil avant sa capture, ou entrez dans le menu d'édition de lecture après la capture [voir fig.3 et fig.4]. Figure 2...
- Page 9 Bouton <Haut> puis <Bas> pour Retourner (Touche matérielle Retourner) Retourner Appuyez sur la touche matérielle au sommet de l’appareil pendant la visualisation en ● direct Figure 3 Menu du mode Lecture ● Figure 4 ...
- Page 10 III. Mise en route rapide Bouton Marche/Arrêt LED d'Etat Bouton Droite/+ d’alimentation Bouton OK Bouton Gauche/‐ Logement pour Film Logement pour carte SD Port USB Prise de Sortie TV ...
- Page 11 1. Placez le film sur la cartouche de film 2. Insérez la cartouche de dans le Rollei DF‐S190 SE ...
- Page 12 3. Connectez le câble USB au Rollei DF‐S190 SE 4. Allumez l’appareil à l’aide du bouton Marche/Arrêt ...
- Page 13 5. Appuyez sur le bouton OK pour capturer l'image 6. Suivez le menu sur l’affichage pour numériser ...
- Page 14 7. Quand la capture est terminée, retirez la carte SD où sont enregistrées les images capturées 8. Ou regardez les image depuis un PC en mode MSDC ...
- Page 15 IV. Guide d’utilisation Accueil: Menu principal Capture Lecture Interpolation Type de film Mode USB Réglage Capturer : Mode Capture (par défaut) ● Lecture : mode lecture ● Type de film : Définissez le type de film à charger dans la cartouche ● Mode USB : Mode MSDC (Mass Storage Device Class) ●...
- Page 16 1.1 Capturer : <Haut>/<Bas> (Touche matérielle) <Haut> <OK> Aller au <Bas> bouton Gauche/Bas Suivant <Haut> Appuyez sur le bouton <Haut> pour entrer Réglage Miroir/Retourner (voir le ● chapitre 1.2) <Bas> ...
- Page 17 Appuyez sur le bouton <Bas> pour accéder au réglage Luminosité/Couleur (voir ● Chapitre 1.3) 1.2 Capturer : <Haut>/<Bas> ‐ Miroir/Retourner (Touche matérielle) <Haut> Droite/Haut <OK> Retourner à <Bas> 1.1bouton Gauche/Bas Capturer <Haut> Appuyez sur le bouton <Haut> pour changer l’image de gauche à droite ●...
- Page 18 <Bas> Appuyez sur le bouton <Bas> pour mettre l’image à l’envers ● 1.3 Capturer : <Haut>/<Bas> ‐ Luminosité/Couleur (Touche matérielle) <Haut> Droite/Haut <OK> Retourner à <Bas> 1.1Bouton Gauche/Bas Capturer <Haut> ...
- Page 19 Appuyez sur le bouton <Haut> pour entrer dans le réglage Luminosité (Voir ● Chapitre 1.4) <Bas> Appuyez sur le bouton <Bas> pour accéder au réglage Couleur (Voir Chapitre 1.5) ● 1.4 Capturer : <Haut>/<Bas> ‐ Luminosité (Touche matérielle) <Haut> Droit/Haut <OK> Retourner à <Bas> 1.1Bouton Gauche/Bas Capturer ...
- Page 20 <Haut> Appuyez sur le bouton <Haut> pour augmenter la Luminosité dans la plage ‐3 à 3 ● <Bas> Appuyez sur le bouton <Bas> pour diminuer la Luminosité dans la plage ‐3 à 3 ● 1.5 Capturer : <Haut>/<Bas> – Couleur Rouge (Touche matérielle) <Haut> Droite/Haut <OK> Aller ensuite au <Bas> bouton Gauche/Bas Couleur verte ...
- Page 21 <Haut> Appuyez sur le bouton <Haut> pour augmenter la couleur rouge dans la plage ‐3 à 3 ● <Bas> Appuyez sur le bouton <Bas> pour diminuer la couleur rouge dans la plage ‐3 à 3 ● 1.6 Capturer : <Haut>/<Bas> – Couleur Verte (Touche matérielle) <Haut> Droite/Haut <OK> Aller ensuite au <Bas> bouton Gauche/Bas Couleur bleue ...
- Page 22 <Haut> Appuyez sur le bouton <Haut> pour augmenter la couleur verte dans la plage ‐3 à 3 ● <Bas> Appuyez sur le bouton <Bas> pour diminuer la couleur verte dans la plage ‐3 à 3 ● 1.7 Capturer : <Haut>/<Bas> – Couleur Bleue (Touche matérielle) <Haut> Droite/Haut <OK> Retourner à <Bas> 1.1Bouton Gauche/Bas Capturer ...
- Page 23 <Haut> Appuyez sur le bouton <Haut> pour augmenter la couleur bleue dans la plage ‐3 à 3 ● <Bas> Appuyez sur le bouton <Bas> pour diminuer la couleur bleue dans la plage ‐3 à 3 ● 1.8 Mode Capture Indicateur Affichage en direct En mode Capture, un voyant rouge situé dans le coin supérieur gauche indiquera que l’appareil est en mode d’affichage en direct. Quand le rouleau de pellicule est inséré dans le ...
- Page 24 défini précédemment (après la mise sous tension. Le Type de film est par défaut sur Film négatif). Reconfirmez la position du film sur l’affichage avant d’appuyer sur le bouton OK. 1.9 Capturer : Menu Editer Enregistrer Image Pivoter +90 sélectionnée Pivoter ‐90 Annuler Accueil Enregistrer : Enregistrer l’image capturée ● Pivoter +90 : Continuer de pivoter de +90 degrés ● Pivoter ‐90 : Continuer de pivoter de ‐90 degrés ● (cela sert de réglage à l’utilisateur qui prend la photo de portrait) ...
- Page 25 1.11 Capturer : Enregistrer Enregistrer Quand l’utilisateur appuie sur le bouton OK au sommet du Rollei DF‐S190 SE, l’aperçu (affichage en direct) de l’image sera sélectionné et affiché sur le TFT qui prendra de 3 à 4 secondes avec 4 icônes affichées sur le côté gauche de l’écran. L’icône enregistrée sera mise en surbrillance pour permettre à l’utilisateur de confirmer l’enregistrement à l’aide ...
- Page 26 du bouton OK. Après l’étape ci‐dessus, l’affichage retourne en mode d’affichage en direct (aperçu). 1.12 Capturer : Pivoter de +/‐90 degrés L’utilisateur peut appliquer le bouton haut/bas afin de poursuivre les modifications (pivoter de +90/‐90). Une fois que l’utilisateur confirme Pivoter de +90 degrés, il peut appuyer sur le bouton OK, l’image pivotera de +90 degrés et le curseur restera sur Enregistrer. Appuyez à nouveau sur le bouton OK pour enregistrer l’image pivotée sur la ...
- Page 27 Ou sélectionnez Annuler et appuyez sur le bouton OK pour annuler l’une quelconque des étapes d’éditions avec l’image actuellement sélectionnée et le Rollei DF‐S190 SE entre en mode d’affichage en direct (rien ne sera enregistré sur la carte SD). 1.14 Capturer : Accueil Retournez au menu principal, appuyez sur le bouton OK lorsque vous sélectionnez l’icône Accueil. 1.15 Quitter le mode Editer pour retourner au mode Capture (Affichage en direct) Image suivante dans la cartouche de film Quand l’utilisateur appuie sur le bouton OK pour enregistrer ou annuler l’option, l’affichage retourne en mode Capture/Affichage en direct. Ensuite, l’utilisateur peut ...
- Page 28 1.16 Mémoire pleine Quand la mémoire interne ou la carte SD est pleine, l’utilisateur peut voir que la carte SD est pleine en appuyant sur le bouton OK. L’utilisateur doit télécharger les images sur le PC ou remplacer la carte SD pour continuer la capture. 1.17 Carte SD verrouillée Carte SD verrouillée Si la carte SD a été verrouillée, appuyez sur le bouton OK pour afficher l’icône Carte SD verrouillée à l’écran. Faites coulisser le curseur de la carte SD pour sur la position ...
- Page 29 1.18 Erreur de carte SD Indicateur d’erreur de carte SD Si le scanner ne détecte pas une carte SD valide, une icône d’avertissement avec un point d’interrogation apparaîtra à l’écran. Essayez de formater la carte SD ou de la remplacer par une autre carte SD adéquate pour continuer l’utilisation. (Reportez‐vous à la section Réglage à la page 31). PLEIN ...
- Page 30 2. Lecture Lecture Appuyez sur le bouton Bas en mode Lecture lors de la mise sous tension du Rollei DF‐ S190 SE ou accédez au menu principal à l’aide de l’icône Accueil si une opération est en cours. Appuyez sur le bouton OK pour confirmer la sélection. 2.1 Lecture : Diaporama automatique Mode diaporama Une fois que l’utilisateur est entré en mode lecture (par défaut sur diaporama), 2.4 TFT ...
- Page 31 2.2 Lecture : Menu Editer Pivoter +90 Quitter Supprimer Pivoter ‐90 Enregistrer Miroir Retourner Accueil Pivoter de +90 : L’image capturée pivote de +90 degrés ● Pivoter de ‐90 : L’image capturée pivote de ‐90 degrés ● Miroir : Changer l’image de gauche à droite ● Retourner : Mettre l’image à l’envers ● ...
- Page 32 Quand l’utilisateur a sélectionné l'image enregistrée sur la carte SD, qu'il désire modifier, il doit utiliser à nouveau le bouton OK pour faire apparaître le mode Editer afin d’effectuer les modifications. 2.4 Diaporama ‐> Image seule ‐> Mode Editer : Pause Mode diaporama Mode image seule Mode Editer Utiliser le bouton Haut/Bas Pour aller sur l’image à modifier ...
- Page 33 pour enregistrer le résultat modifié et l’image suivante apparaîtra (N+1). Pour faire pivoter en continu de +90 degrés, déplacer à nouveau le curseur sur Pivoter et appuyer sur OK. (Identique pour la fonction Pivoter ‐90, Miroir, et Retourner) 2.6 Lecture : Quitter Quand l’utilisateur sélectionne la fonction Quitter dans le menu Editer, l’affichage retourne au diaporama en commençant par l’image en cours dans la mémoire interne ou sur la carte SD sans enregistrer de modification pour l’image actuelle 2.7 Lecture : Supprimer ...
- Page 34 (N+1). Le curseur va sur l’icône Quitter. Si l’utilisateur désire effectuer la suppression de façon continue, il doit simplement aller à nouveau sur l’icône Supprimer et appuyer sur OK pour confirmer. 2.8 Lecture : Accueil Retourner au menu principal, appuyer sur le bouton OK lorsque que l’icône Accueil est sélectionnée 2.9 Lecture : Pas d'image S’il n’y a pas d’image dans la mémoire interne ou sur la carte SD lors de l'entrée en mode Lecture, le symbole Pas d’image apparaîtra à l’écran. ...
- Page 35 3. Type de Film Type de Film Changer la définition du type de film en entrant dans le menu Type de film lors de la mise sous tension du Rollei DF‐S190 SE ou accéder au menu principal à l’aide de l’icône Accueil pendant l’utilisation. Appuyer sur le bouton bas pour Type de film et appuyer sur OK pour confirmer. 3.1 Type de film : Sélectionner Type de film Film négatif couleur Diapositive Négatif N et B Film négatif : Sélectionner Film négatif quand la cartouche est chargée avec un film ● négatif Diapositive : Sélectionner Type de diapositive lors du chargement des diapositives ...
- Page 36 Film N et B : sélectionnez N et B quand la cartouche est chargée avec un film négatif ● Noir et Blanc 3.2 Type de film : Exemple Film négatif couleur Film négatif N et B Chargé dans la cartouche Diapositive ...
- Page 37 SD sur le PC en sélectionnant le mode USB. Appuyer sur le bouton OK quand le câble USB est connecté au PC, Rollei DF‐S190 SE devient un périphérique de stockage de masse. L’utilisateur peut voir ou modifier les ...
- Page 38 de stockage de masse et une icône d’état s’affiche alors à l’écran, puis l’utilisateur peut trouver un périphérique de disque USB externe dans Poste de travail et voir les images dans la mémoire interne ou sur la carte SD avec le PC. 5. Mode Interpolation Interpolation L’utilisateur à la possibilité d'utiliser la méthode d'interpolation pour augmenter la résolution de l’image à 3600dpi. Utiliser la touche Haut et Bas pour la sélection de l’interpolation et appuyer sur le bouton OK dans le menu Interpolation. REMARQUE : Le ...
- Page 39 Interpolation activée et désactivée Interpolation activée Interpolation désactivée Dans le menu Interpolation, l’utilisateur peut activer et désactiver la fonction à l’aide de la touche Haut et Bas pour effectuer la sélection et appuyer sur le bouton OK pour continuer. 6. Mode Réglage. Mode Réglage Le mode réglage couvre l’option Sortie TV et Formater. L’utilisateur peut connecter l’appareil à la TV et terminer l’opération avec l’écran TV. De plus, les images numérisées peuvent être lues sur l’écran de la TV pour pouvoir être partagées en famille. ...
- Page 40 6.1 Mode Réglage TV out Formater Quitter Sortie TV : Sélectionner NTSC ou PAL selon l’interface requise ● Formater : Formater la mémoire interne ou la carte SD ● Quitter : Retour au menu principal ● 6.2 Réglage : Sortie TV Quand l’utilisateur veut changer l’affichage depuis l’écran LCD à l’écran TV, il peut connecter ...
- Page 41 6.3 Réglage : Formater Si la mémoire interne ou la carte SD nécessite d’être formatée par le scanner, l’utilisateur peut entrer en mode Formater en appuyant sur le bouton OK. Le paramètre par défaut sera annuler le formatage. L’utilisateur peut appuyer à nouveau sur le bouton OK pour annuler le formatage ou sélectionner l’icône confirmer pour confirmer le formatage de la mémoire. Remarque Si l’appareil ne contient pas de carte SD, la mémoire interne sera formatée quand Formater est exécuté. Autrement, si la carte SD est insérée dans l’appareil, la carte SD sera formatée. ...
- Page 42 Page Au revoir ...
- Page 43 V. Spécifications Capteur d’image : Capteur CMOS 9 mégas Objectif : Elément en verre Precision à focale fixe LCD : LCD TFR couleur 2,4 pouces Mémoire interne : Flash NAND 24Mo (pour enregistrer les images) Plage de focale : Focale fixe Contrôle 6 niveaux de contrôle d’exposition : Equilibre des 6 niveaux de contrôle Couleurs : Qualité de 2,400dpi, 3,600dpi (Interpolation) numérisation : Conversion de 10 bits par canal de couleur données : Méthode de Passage unique ...
- Page 44 REMARQUE LE FABRICANT N'EST PAS RESPONSABLE DES INTERFÉRENCES RADIO OU TV CAUSÉES PAR DES MODIFICATIONS NON AUTORISÉES DE CET ÉQUIPEMENT. DE TELLES MODIFICATIONS POURRAIENT PRIVER L'UTILISATEUR DU DROIT DE FAIRE FONCTIONNER L'ÉQUIPEMENT. Ce matériel a été testé et déclaré conforme aux normes des appareils digitaux de Classe B, conformément à la partie 15 du règlement de la FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet appareil génère, utilise, et peut diffuser des signaux radioélectriques, et, s'il n’est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Cependant, il n’y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement génère des interférences nuisibles aux réceptions de radio ou de télévision, ce qui peut être déterminé en éteignant et en rallumant l’appareil, l’utilisateur est encouragé à essayer de corriger ces interférences en prenant une ou plusieurs des mesures suivantes : ‐ Réorientez ou déplacez l'antenne de réception. ‐ Eloignez le matériel du récepteur. ‐ Branchez le matériel à une prise fonctionnant sur un circuit différent de celui ou le récepteur est branché. ‐ Consultez votre revendeur ou un technicien spécialisé en radio/TV. Les modifications n'ayant pas été expressément approuvées par le fabricant peuvent priver l'utilisateur du droit de faire fonctionner ce matériel conformément aux règlements de la FCC.
