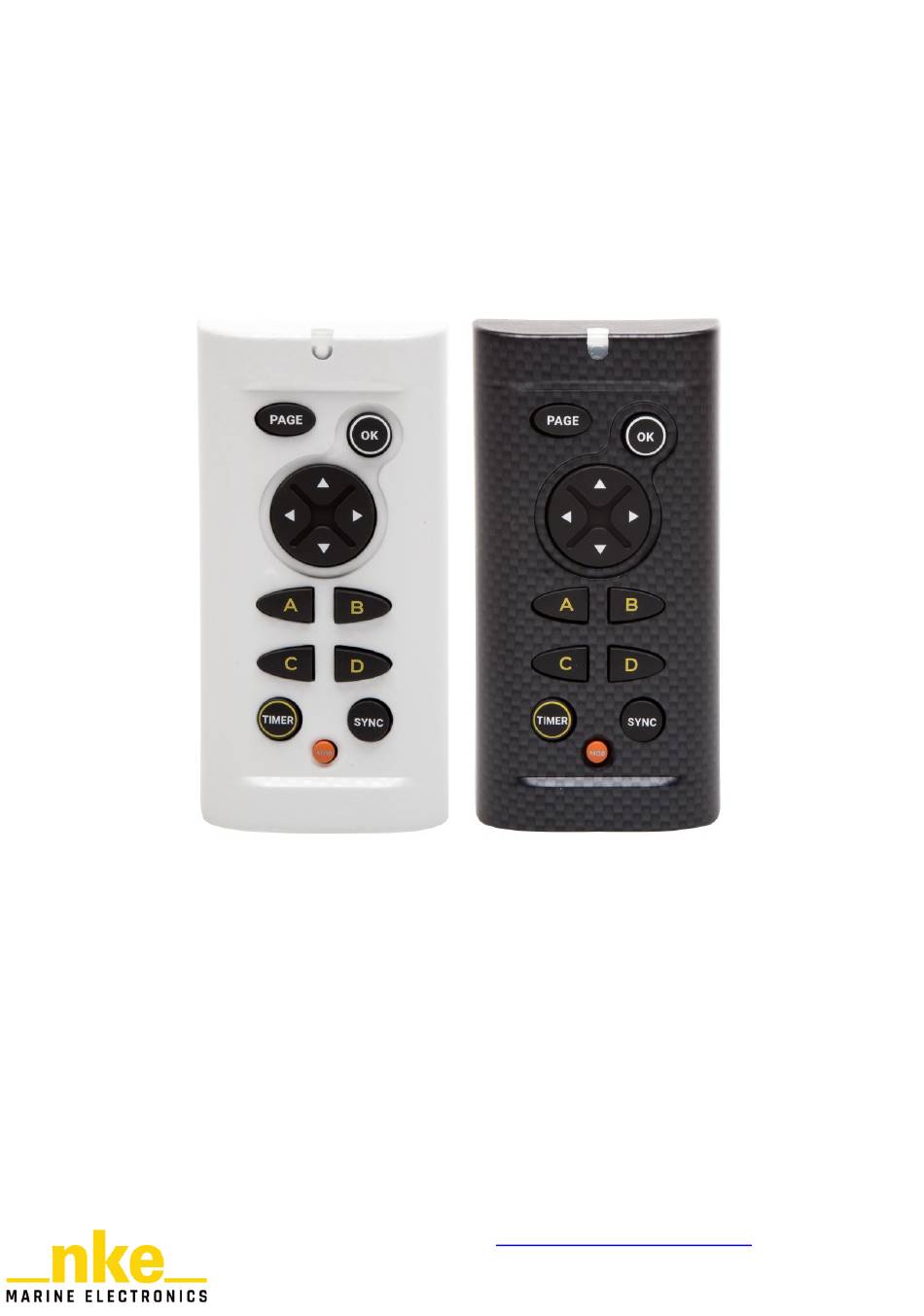

- Page 1 Pad Display Pad Display Blanc Pad Display Carbone NOTICE UTILISATEUR & FICHE D’INSTALLATION V1.6 Zi de Kerandré – Rue Gutenberg – 56700 – HENNEBONT www.nke-marine-electronics.fr...
- Page 2 Présentation ......................3 Fonctionnement ....................3 Description des touches ................3 Led rouge ...................... 5 Configuration ....................... 5 Configuration de l’adresse ................5 Bip touche ..................... 5 Utilisation ......................6 Sélection d’afficheur ..................6 Raccourcis Pages A, B, C, D ................. 6 Chrono régate....................
- Page 3 2. FONCTIONNEMENT Le Pad Display possède une adresse afficheur. A la première mise sous tension le Pad Display est à l’adresse 0. Il sera nécessaire de lui faire prendre une adresse pour qu’il soit reconnu et fonctionnel sur le Bus Topline.
- Page 4 PAGE Cette touche permet de changer de page sur l’afficheur sélectionné. Un appui long (3 secondes / 1 beep) permet d’accéder au menu principal de l’afficheur. Un appui long (5 secondes / 2 beep) permet d’activer le mode sélection d’afficheur.
- Page 5 3. CONFIGURATION 3.1 Configuration de l’adresse A la première mise sous tension, le Pad Display est à l’adresse 0, la LED clignote une fois par seconde et reste en attente de prise d’adresse. Pour lui faire prendre une adresse sur le Bus Topline il suffit d’appuyer sur Dans le cas d’un Pad Display possédant déjà...
- Page 6 Les touches A, B, C, D permettent de faire appel à des pages programmées ou la commande de veille dans les afficheurs Multigraphic et Multidisplay. Exemple : j’ai un Pad Display, un Multidisplay et un Multigraphic dans mon installation Topline. Mes deux afficheurs ont la touche A de programmée. Quand j’appui sur la touche A de mon Pad, j’affiche la page programmée de chaque...
- Page 7 Chrono via le menu. 4.3.2 Touche OK (T1 et T2) Lorsque vous sélectionnez un Multidisplay ou un Multigraphic avec le Pad Display et que vous affichez une page où apparaît le canal Chrono, l’appui sur OK provoque l’apparition de fenêtres popup :...
- Page 8 Mettre l’installation électronique hors circuit avant toute intervention sur le bus Topline. 5.1 Liste colisage Axe fileté Fixamo Ecrou plastique - Un Pad Display équipé de 6 mètres de câble - Un capot de protection - Un axe fileté Fixamo M14 - Un écrou plastique M14 67_Pad_Display_UM_FR_16...
- Page 9 Noir sur la borne « Data noir » ou « D/noir » 5.3 Fixation Il existe plusieurs moyens pour fixer votre Pad Display : Il est nécessaire de percer un trou de diamètre 18 mm pour permettre le passage du câble et de la fixation.
- Page 10 GABARIT DE PERÇAGE 6. CARACTÉRISQUES Paramètre Valeur Dimensions Avec capot de protection : 122 x 62 x 27mm (longueur x largeur x profondeur) Sans capot de protection : 115 x 58 x 23mm Ecrou 4 lobes M14 Eléments de fixation Fixamo M14 Poids 350g avec câble et capot de protection...
- Page 11 7. EVOLUTIONS DU LOGICIEL Date Information Version d’origine V1.0 06/2018 V1.1 11/2018 Ajout de la synchronisation chrono après un appuie sur pause. Modification sur l’utilisation du chrono par le Multigraphic et le pad en même temps. Possibilité d’acquitter les buzzer du bus Topline. Compatibilité...
