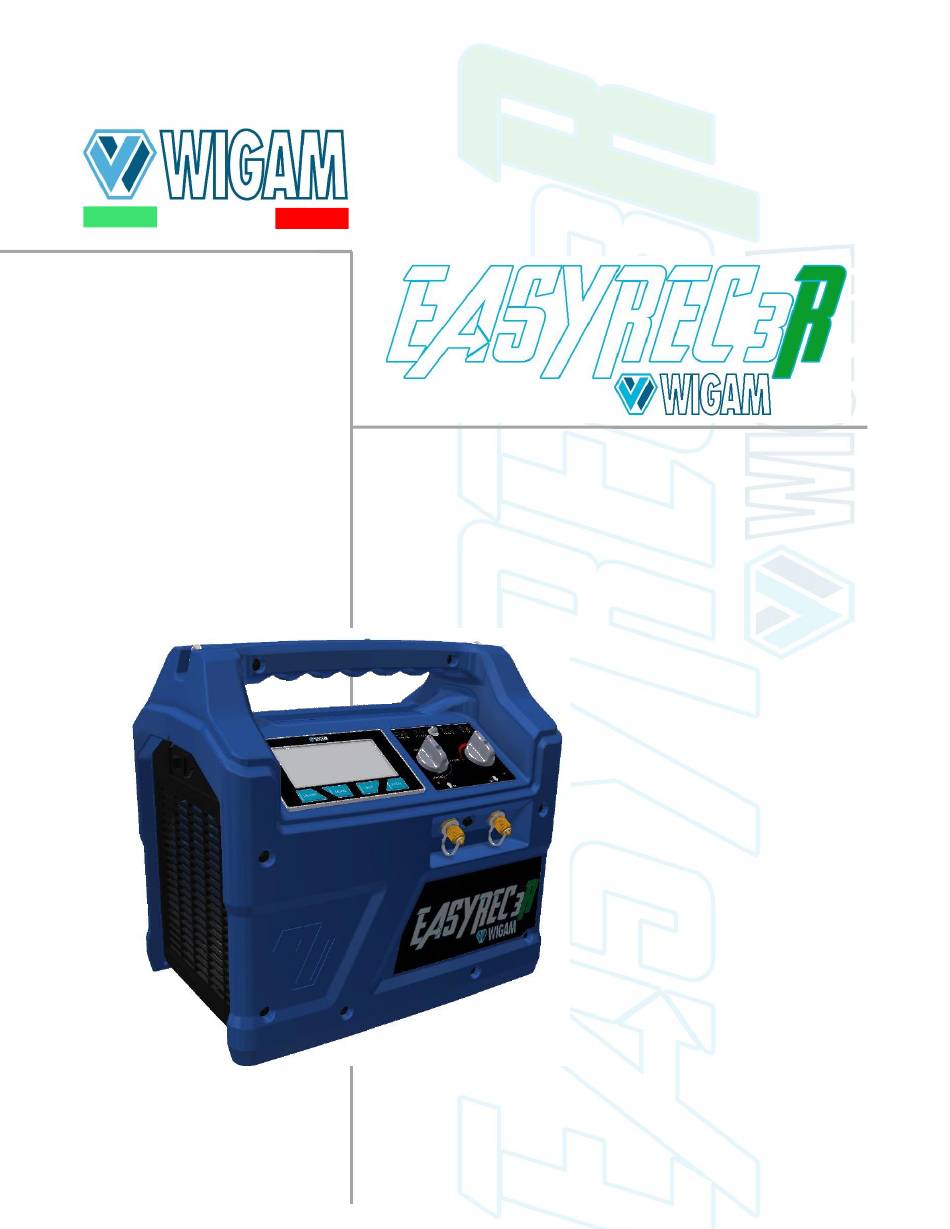

- Page 1 Unité portable pour récupération/recyclage de réfrigérant Notice d’utilisation...
- Page 2 EASYREC 3R FRANÇAIS La WIGAM S.p.a. se réserve le droit de modifier les données et les caractéristiques contenues dans ce manuel sans préavis, selon sa politique de constante amélioration de ses produits. Réalisation: WIGAM S.p.A. 1ère édition: Sept. 2023...
-
Page 3: Table Des Matières
Schéma électrique ........................5 Légende ........................... 5 Normes de sécurité et lignes guides pour l’utilisation ............6 Introduction à l'unité de récupération EASYREC 3R ............7 Spécifications techniques ........................7 Vitesse de récupération...........................7 Equipement standard et description des composants ..........7 2.1. -
Page 4: Configuration
EASYREC 3R FRANÇAIS Configuration Schéma hydraulique Récupération Purge Récupération Purge... -
Page 5: Schéma Électrique
EASYREC 3R FRANÇAIS Schéma électrique Légende Clapet anti-retour sur la ligne de pression Vanne décharge huile Pressostat de sécurité Prise de courant Manomètre aspiration Senseur haute pression Manomètre refoulement Senseur basse pression Condensateur Moteur Compresseur Fiche de contrôle Distillateur huile Pressostat de sécurité... -
Page 6: Normes De Sécurité Et Lignes Guides Pour L'utilisation
Toujours utiliser un filtre déshydrateur et le remplacer fréquemment. Chaque type de réfrigérant doit avoir son propre filtre. Afin d’assurer un bon fonctionnement à l’unité, il est conseillé d ’utiliser le filtre proposé par Wigam. Remplacer le filtre chaque fois que le voyant indique la présence d’humidité . -
Page 7: Introduction À L'unité De Récupération Easyrec 3R
2.1. C OMPRESSEUR DE RECUPERATION L’unité EASYREC 3R est équipée d’un compresseur à sec à double piston. Le moteur du compresseur est de type “brushless” (sans balais). L’unité convient à tous les types de réfrigérants CFC, HCFC, HFC et HFO. -
Page 8: Affichage Digital Et Tableau De Bord
2.4. A FFICHAGE DIGITAL ET TABLEAU DE BORD L'unité EASYREC 3R est équipée d'un écran numérique contenant toutes les informations sur les cycles en cours. A l'intérieur se trouvent 2 manomètres digitaux, l'un connecté à la ligne d'aspiration et l'autre à... -
Page 9: Evacuation Des Flexibles
EASYREC 3R FRANÇAIS Evacuation des flexibles Brancher correctement les flexibles (voir schéma ci-dessous) Tourner la vanne entrée 8 en position “ouverte” Tourner la vanne sortie 9 en position “ouverte” S'assurer que les vannes de vapeur et de liquide du système soient fermées. -
Page 10: Récupération Du Réfrigérant D'une Unité A/C Ou Hvac
EASYREC 3R FRANÇAIS Récupération du réfrigérant d’une unité A/C ou HVAC 4.1. VERTISSEMENTS Pour récupérer le réfrigérant de manière rapide et efficace, nous conseillons de brancher l'unité de récupération au circuit frigorifique au moyen d'un manifold à deux voies ou quatre voies et de flexibles avec vanne à... - Page 11 EASYREC 3R FRANÇAIS IMPORTANT! Avant de raccorder l'unité de récupération au système, assurez-vous que la vanne d'entrée 8 soit en position fermée S’assurer que le système HVAC ou A/C soit éteint Brancher le circuit frigorifique à l'unité de récupération au moyen de flexibles dotés de vanne à sphère, comme illustré...
- Page 12 EASYREC 3R FRANÇAIS A/C. Ouvrir les vannes vapeur et liquide du système HVAC ou Ouvrir la vanne vapeur de la bonbonne de réfrigérant Tout en tenant appuyée la touche MODE, sélectionner le mode de fonctionnement correct. Appuyer sur la touche ON/OFF pour faire démarrer le compresseur.
-
Page 13: Recuperation/Recyclage Du Refrigerant
EASYREC 3R FRANÇAIS 4.3. ECUPERATION ECYCLAGE DU REFRIGERANT IMPORTANT! S’assurer que la vanne de sélection du type de récupération 10 soit réglée sur 'Recovery-Recycling” IMPORTANT! S’assurer que la vanne décharge huile 11 soit sur Closed (fermée) IMPORTANT! Avant de raccorder l'unité de récupération au système, assurez-vous que la vanne d'entrée 8 soit en position fermée... - Page 14 EASYREC 3R FRANÇAIS IMPORTANT! Lors de cycles de récupération/recyclage de grandes quantités de réfrigérant liquide (quantité supérieure à 2 kg), régler le débit d'entrée en tournant la vanne d'entrée 8 de manière à ce que la pression lue sur le manomètre basse pression ne dépasse pas 6 bar Ouvrir la vanne liquide (ou vapeur, ou toutes les deux) sur le manifold Ouvrir lentement la vanne d’entrée...
-
Page 15: Méthode "Self Purge
EASYREC 3R FRANÇAIS q) A la fin du processus de déchargement, redémarrer la fonction de récupération/recyclage en appuyant sur la touche ON/OFF button. r) L’unité s’arrêtera automatiquement à la fin du cycle. s) Lorsque le cycle de récupération est terminé, commencer la procédure d’auto-purge (voir paragraphe ATTENTION! Toujours bien “drainer”... - Page 16 EASYREC 3R FRANÇAIS b) Tourner la vanne entrée 8 sur la position fermée (closed). c) Tourner la vanne sortie 9 sur la position ouverte (open) (les vannes de la bonbonne de récupération sont ouvertes). d) Appuyer sur la touche ON/OFF pour faire démarrer l’unité.
-
Page 17: Zero Plus - Étalonnage Rapide Du Capteur De Pression
EASYREC 3R FRANÇAIS 7. Zero plus – étalonnage rapide du capteur de pression La fonction ZERO PLUS permet d'effectuer une mise à zéro de la pression atmosphérique de l'appareil. ATTENTION! Avant d'exécuter la fonction, assurez-vous que les vannes d'entrée 8 et de sortie 9 soient ouvertes, qu'aucun flexible ne soit connecté... -
Page 18: Transfert De Réfrigérant Avec La Méthode The Push-Pull
EASYREC 3R FRANÇAIS 8. Transfert de réfrigérant avec la méthode the Push-Pull 8.1. VERTISSEMENTS Correctement branchée selon la méthode "Push Pull", l’unité de récupération permet de transférer rapidement le réfrigérant sous forme liquide du circuit frigorifique à une bonbonne externe Brancher l'unité... -
Page 19: Entretien Courant
EASYREC 3R FRANÇAIS Ouvrir les vannes entrée 8 et sortie 9 sur l’unité de récupération g) Ouvrir les vannes des flexibles h) Ouvrir les vannes de la bonbonne de stockage Appuyer sur ON/OFF pour faire démarrer l’unité . Lorsque la valeur indiquée sur la balance électronique ne change plus ou change très k) Lentement, cela signifie que le réfrigérant liquide dans le système a été... -
Page 20: Résolution Des Problèmes
EASYREC 3R FRANÇAIS 11. Résolution des problèmes Problème Cause Solution Le câble d’alimentation n’est Branche le câble pas branché Tension non correcte Contrôler la tension Le dispositif de protection Appuyer sur la touche ON/OFF contre la surcharge est intervenu Le pressostat de max est Réduire la pression et ensuite appuyer sur la... -
Page 21: Déclaration De Conformité
Loc.Spedale 10/b 52018 Castel San Niccolò (AR) Italy Tel. 0575 / 5011 Fax. 0575 / 501200 Déclaration de conformité Nous, signataires du présent document, déclarons sous notre seule responsabilité que la machine, modèle: EASYREC3R Et toutes ses variantes modifiés et contrôlés dans notre entreprise et destinés à être utilisé pour : récupérer du gaz réfrigérant sont conçus conformément aux directives : ... - Page 24 Loc.Spedale 10/b 52018 Castel San Niccolò (AR) ITALY Tel. ++39-0575-5011 Fax. ++39-0575-501200 www.wigam.com info@wigam.com...
