Marquez un point (3) sur la ligne horizontale C, à 112,5 mm à droite de la ligne de référence
verticale.
Répétez cette opération de l'autre côté, en vérifiant que les deux marques sont sur la même
ligne horizontale.
Fixez les supports (facultatif) :
Percez aux points marqués (1) (2) (3), en utilisant une mèche de ɸ10 mm.
Insérez les chevilles murales 11 dans les trous (1) (2) (3).
Fixez le support de fixation de la hotte 20 avec 3 vis 10 (5 x 50) fournies avec la hotte.
Fixez un support de fixation de la cheminée 21 avec 2 vis 10 (5 x 50) fournies avec la hotte.
Accrochez le corps de la hotte
Ouvrez le panneau.
Retirez le filtre à graisse métallique à l'aide des poignées fournies
Accrochez le corps de la hotte au support 20.

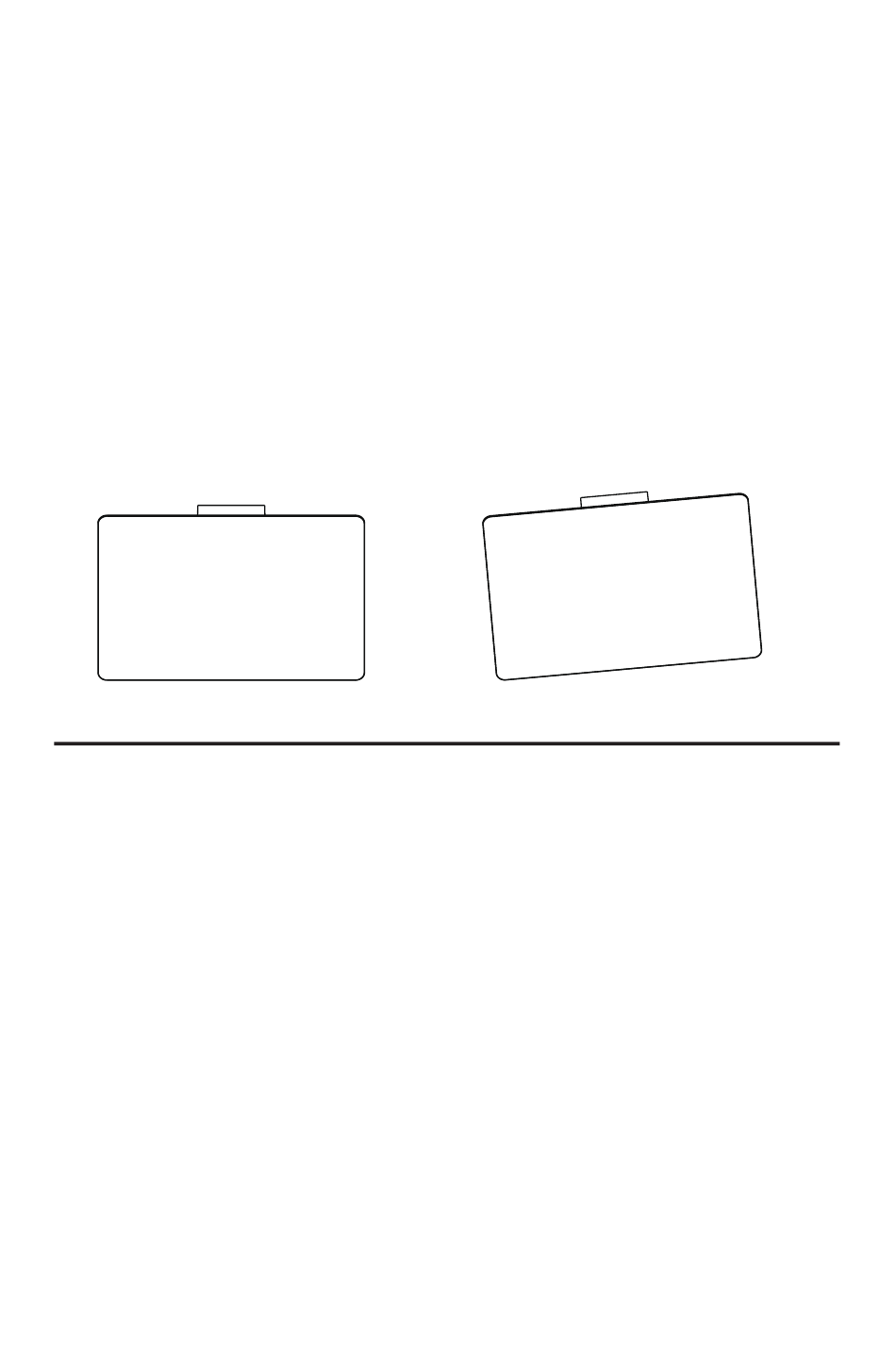

Mettez le corps de la hotte à niveau.
Correct
Depuis l'intérieur du corps de la hotte, fixer les vis 10 aux chevilles 11 aux points (3).
Montez le filtre dans la hotte
Fermez le panneau.
Incorrect
6
