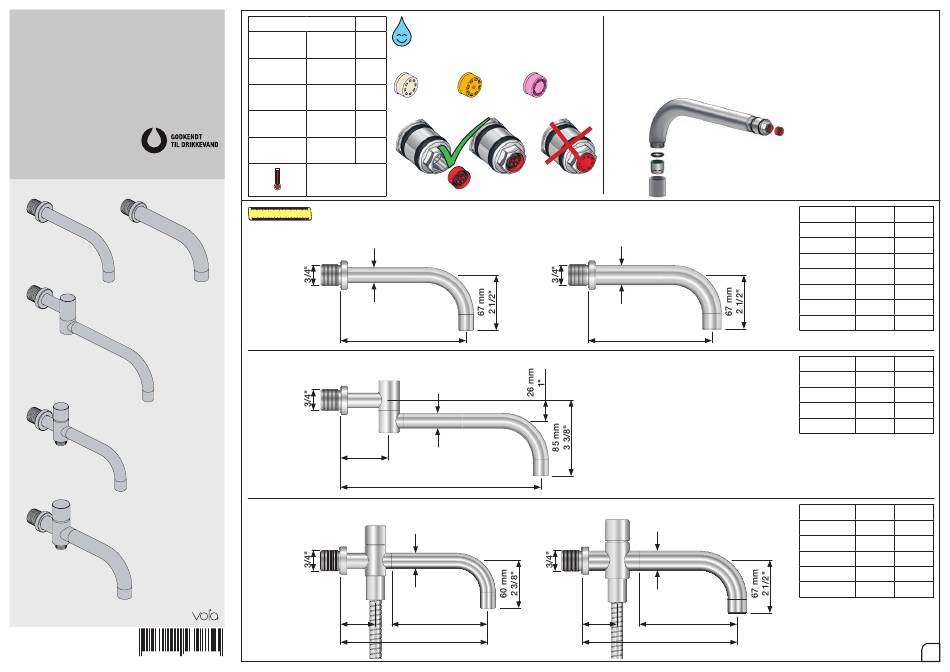

VOLA 010, 020, 030, 040, 040B
VOLA 010C, 020C, 040D
Fitting instruction
Montageanleitung
Monteringsvejledning
Monteringsvägledning
Montage hanleiding
Manuel de montage
010, 020
010C, 020C
030
040, 040B
040D
www.vola.com
mnt_010_V1_40998982
5 703182 430751
VR161:
Standard Flow data:
Max.
VR161K: 7 l/min - 1.8 Gal/min
(l/min)
5.0
010/020
VR161D: 9 l/min - 2.5 Gal/min
(Gal/min)
1.3
VR161F: 14 l/min - 3.7 Gal/min
(l/min)
30
010C/020C
(Gal/min)
7.9
VR161K
(l/min)
9.0
030
(Gal/min)
2.0
(l/min)
25
040/040B
(Gal/min)
6.6
(l/min)
30
040D
(Gal/min)
7.9
Max. 65°C.
Max. 150°F
010, 020
0 1
0 1
2 3 4
2 3 4
5
5
6 7
6 7
8 9 10
8 9 10
Ø19 mm
Ø3/4"
L
030
Ø19 mm
Ø3/4"
60 mm
2 3/8"
040, 040B
Ø19 mm
Ø3/4"
45 mm
120 mm
1 3/4"
4 3/4"
L
For more water saving possibilities please see:
Weitere Wassersparmöglichkeiten finden Sie auf:
For flere vandbesparende muligheder se venligst:
För mer vattenbesparande möjligheter hänvisas till:
Voor meer waterbesparende mogelijkheden zie:
Pour plus d'informations sur les options : économie d'eau, voir le site:
VR161D
VR161F
010C, 020C
Ø24 mm
Ø1"
L
040D
51 mm
2"
010(C)/100
010(C)/130
010(C)/160
020(C)/200
020(C)/225
020(C)/260
020(C)/300
L
030/200
030/250
030/300
030/350
Ø24 mm
Ø1"
040
040B
040D
040D/250
040D/300
120 mm
4 3/4"
L
www.vola.com
L (mm)
L (Inch)
100
4"
130
5"
160
6"
200
7 3/4"
225
8 3/4"
260
10 1/4"
300
11 3/4"
L (mm)
L (Inch)
200
7 3/4"
250
9 3/4"
300
11 3/4"
350
13 3/4"
L (mm)
L (Inch)
185
7 3/4"
235
9 3/4"
200
7 3/4"
250
9 3/4"
300
11 3/4"
1
